Echipamente comune și principii de selecție ale multimetrelor
Multimetrul digital este în prezent instrumentul digital cel mai des folosit. Principalele sale caracteristici sunt precizie ridicată, rezoluție puternică, funcții complete de testare, viteză rapidă de măsurare, afișaj intuitiv, capacitate puternică de filtrare, consum redus de energie și ușor de transportat. Începând cu anii 1990, multimetrul digital a fost popularizat rapid și utilizat pe scară largă în China, devenind un instrument esențial pentru lucrările electronice moderne de măsurare și întreținere și înlocuind treptat multimetrul analogic tradițional (adică pointer).
Multimetrul digital, cunoscut și sub numele de multimetru digital (DMM), are o mare varietate de modele. Fiecare lucrător electronic speră să aibă un multimetru digital ideal. Există multe principii pentru alegerea unui multimetru digital și, uneori, acestea pot varia de la persoană la persoană. Dar pentru multimetrul digital portabil (de buzunar), acesta ar trebui să aibă în general următoarele caracteristici: afișaj clar, precizie ridicată, rezoluție puternică, gamă largă de testare, funcții complete de testare, capacitate puternică anti-interferențe, circuit de protecție relativ complet, aspect frumos, aspect generos , operare ușoară, flexibilitate, fiabilitate bună, consum redus de energie, portabilitate ușoară, preț accesibil și așa mai departe.
Indicatorii principali, afișează cifre și afișează caracteristicile unui multimetru digital
Cifrele de afișare ale unui multimetru digital sunt de obicei de la {{0}}/2 la 8 1/2 cifre. Există două principii pentru determinarea cifrelor de afișare ale unui instrument digital: în primul rând, cifrele care pot afișa toate cifrele de la 0 la 9 sunt cifre întregi; Al doilea este că valoarea numerică a cifrei fracționale se bazează pe cea mai mare cifră din valoarea maximă afișată ca numărător, iar atunci când se măsoară la scară completă, valoarea este 2000. Aceasta indică faptul că instrumentul are 3 cifre întregi, în timp ce numărătorul cifrei zecimale este 1 și numitorul este 2, deci se numește 3 1/2 cifre, pronunțat ca „trei cifre și jumătate”. Cea mai mare cifră a acestuia poate afișa doar 0 sau 1 (de obicei, 0 nu este afișat). Cea mai mare cifră a unui multimetru digital de 32/3 (pronunțat ca „trei și două treimi”) poate afișa doar numere cuprinse între 0 și 2, deci valoarea maximă de afișare este ± 2999. În aceeași situație, este 50 procent mai mare decât limita unui multimetru digital 3 1/2 cifre, deosebit de valoros pentru măsurarea tensiunii de 380 V AC.
Multimetrul digital popular aparține în general multimetrului portabil cu afișaj cu 3 1/2 cifre, în timp ce multimetrul digital 4 1/2 și 5 1/2 cifre (sub 6 cifre) poate fi împărțit în portabil și desktop tipuri. Cele mai multe dintre 6 1/2 cifre sau mai sus aparțin multimetrelor digitale de birou.

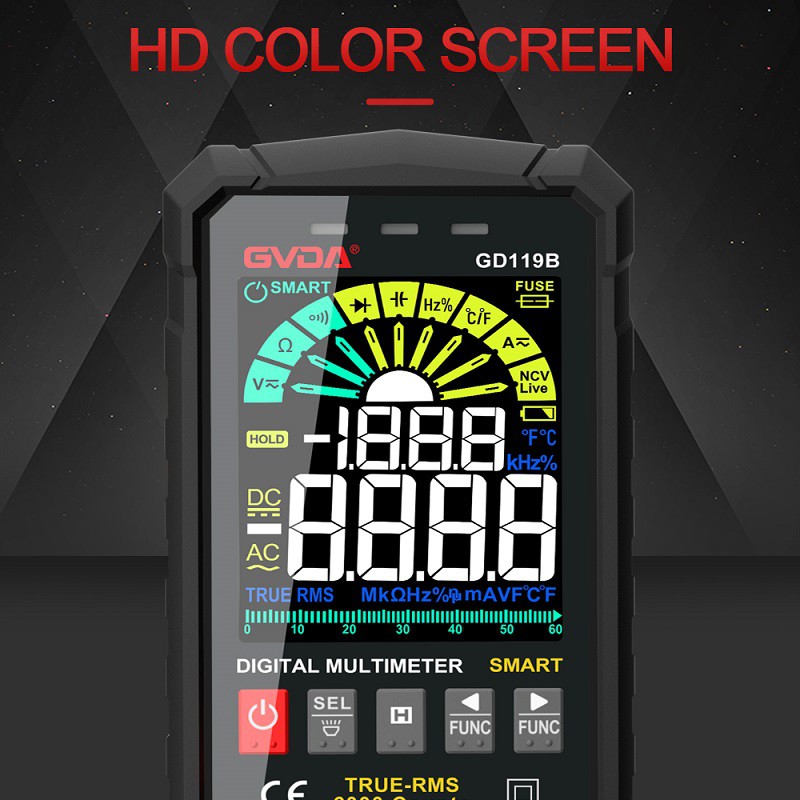

Multimetrul digital adoptă tehnologia avansată de afișare digitală, cu afișaj clar și intuitiv și citire precisă. Nu numai că asigură obiectivitatea citirilor, dar se conformează și obiceiurilor de lectură ale oamenilor și poate scurta timpul de lectură sau de înregistrare. Aceste avantaje nu sunt deținute de multimetrele analogice tradiționale (adică pointer).
Precizie
Precizia unui multimetru digital este combinația dintre erori sistematice și aleatorii în rezultatele măsurătorilor. Reprezintă gradul de consistență dintre valoarea măsurată și valoarea adevărată și reflectă, de asemenea, magnitudinea erorii de măsurare. În general, cu cât precizia este mai mare, cu atât eroarea de măsurare este mai mică și invers
Precizia unui multimetru digital este mult mai bună decât cea a unui multimetru cu indicator analog. Precizia unui multimetru este un indicator foarte important, care reflectă calitatea și capacitatea de proces a multimetrului. Un multimetru cu precizie slabă este dificil de exprimat valoarea adevărată, ceea ce poate duce cu ușurință la o evaluare greșită în măsurare.
Rezoluţie
Valoarea tensiunii corespunzătoare ultimului cuvânt din cel mai mic interval de tensiune al unui multimetru digital se numește rezoluție, care reflectă sensibilitatea instrumentului. Rezoluția instrumentelor digitale crește odată cu numărul de cifre afișate. Indicatorii de cea mai mare rezoluție pe care îi poate obține un multimetru digital cu cifre diferite sunt diferiți.
Indicele de rezoluție al unui multimetru digital poate fi afișat și folosind rezoluția. Rezoluția se referă la procentul din numărul minim (excluzând zero) pe care instrumentul îl poate afișa până la numărul maxim.
Trebuie subliniat că rezoluția și acuratețea aparțin a două concepte diferite. Primul caracterizează „sensibilitatea” instrumentului, adică capacitatea de a „recunoaște” tensiuni mici; Acesta din urmă reflectă „acuratețea” măsurării, adică gradul de consistență dintre rezultatele măsurătorii și valoarea adevărată. Cele două nu sunt neapărat legate, deci nu pot fi confundate, cu atât mai puțin să presupunem în mod eronat că rezoluția (sau rezoluția) este similară cu precizia, care depinde de eroarea cuprinzătoare și eroarea de cuantizare a convertorului A/D intern și a convertorului funcțional al instrumentului. . Din perspectiva măsurării, rezoluția este indicatorul „virtual” (independent de eroarea de măsurare), în timp ce acuratețea este indicatorul „real” (care determină dimensiunea erorii de măsurare). Prin urmare, creșterea numărului de cifre de afișare în mod arbitrar pentru a îmbunătăți rezoluția instrumentului nu este fezabilă.
interval de măsurare
Într-un multimetru digital multifuncțional, diferite funcții au valori maxime și minime corespunzătoare care pot fi măsurate.
Rata de măsurare
De câte ori un multimetru digital măsoară cantitatea de electricitate măsurată pe secundă se numește rata de măsurare, iar unitatea sa este „ori/s. Depinde în principal de rata de conversie a convertorului A/D. Unele multimetre digitale portabile folosesc cicluri de măsurare pentru a indica viteza de măsurare.Timpul necesar pentru a finaliza un proces de măsurare se numește ciclu de măsurare.
Există o contradicție între rata de măsurare și indicatorii de precizie, de obicei, cu cât precizia este mai mare, cu atât rata de măsurare este mai mică și este dificil să echilibrezi cele două. Pentru a rezolva această contradicție, pe același multimetru pot fi setate diferite cifre de afișare sau comutatoare de conversie a vitezei de măsurare: adăugați un angrenaj de măsurare rapid, care este utilizat pentru convertoarele A/D cu viteză de măsurare mai mare; Prin reducerea numărului de cifre de afișare pentru a crește semnificativ rata de măsurare, această metodă este relativ comună în aplicare și poate satisface nevoile diferiților utilizatori pentru rata de măsurare.
Impedanta de intrare
La măsurarea tensiunii, instrumentul trebuie să aibă o impedanță de intrare mare, astfel încât curentul extras din circuitul măsurat în timpul procesului de măsurare să fie minim și să nu afecteze starea de funcționare a circuitului măsurat sau a sursei de semnal, ceea ce poate reduce erorile de măsurare.
La măsurarea curentului, instrumentul ar trebui să aibă o impedanță de intrare foarte scăzută, care poate minimiza impactul instrumentului asupra circuitului măsurat cât mai mult posibil după ce a fost conectat la circuitul măsurat. Cu toate acestea, atunci când utilizați domeniul de curent al unui multimetru, datorită impedanței mici de intrare, este mai ușor să ardeți instrumentul. Vă rugăm să aveți grijă când îl utilizați.
