Structura ampermetrului clemă și principiul de funcționare
Structura ampermetrului cu clemă magnetoelectrică
Ampermetrul cu clemă magnetoelectrică este compus în principal dintr-un transformator de curent special, un ampermetru de sistem magnetoelectric de redresare și circuite interne. Modelele comune sunt: T301 și T302. Ampermetrul cu clemă de tip T301 poate măsura doar curentul AC, în timp ce tipul T302 poate măsura atât curentul AC, cât și tensiunea AC. Există, de asemenea, ampermetre cu clemă de buzunar cu dublu scop AC și DC, cum ar fi: MG20, MG26, MG36 și alte modele. Aspectul clemei T301 este prezentat în Figura 7-6. Precizia sa este de 2,5, iar intervalul de curent este: 10 A, 50 A, 250 A, 1000 A.

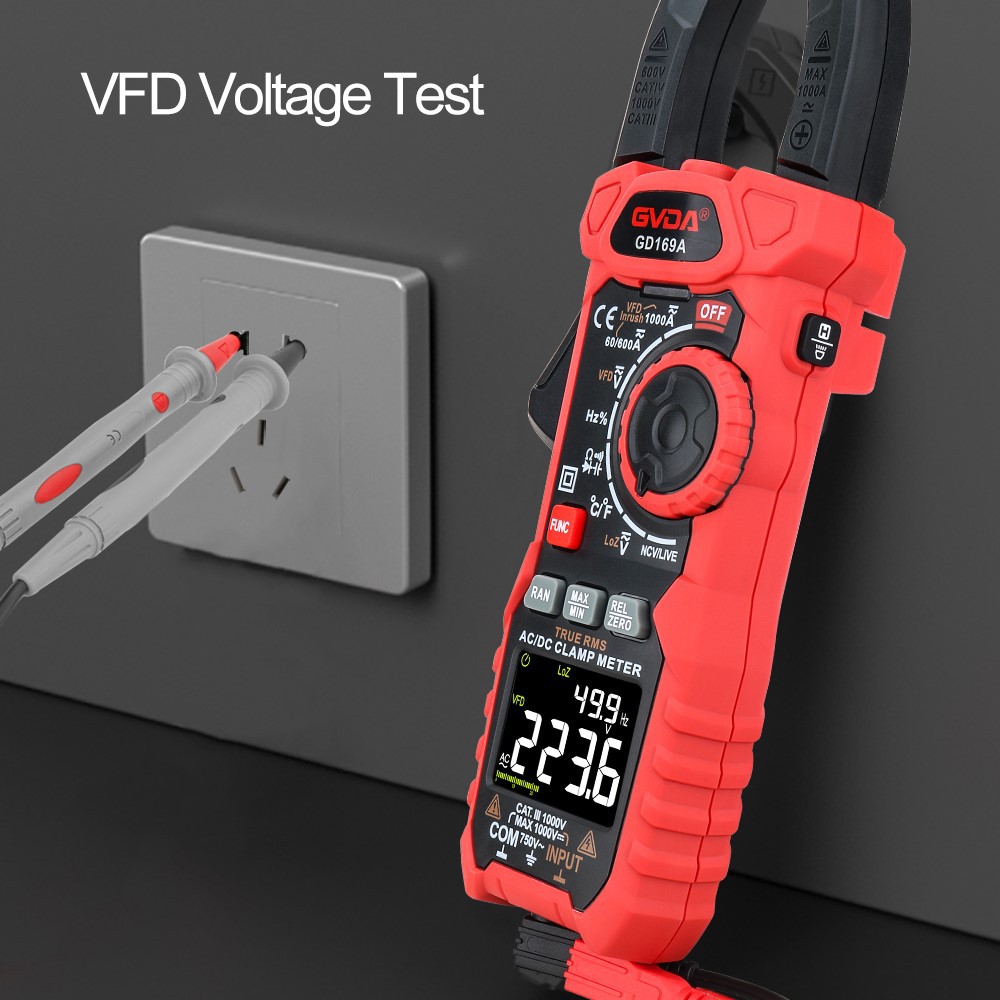

Structura ampermetrului cu clemă digitală
Cea mai mare diferență de aspect dintre ampermetrul cu clemă digitală și ampermetrul cu clemă cu indicator este că partea de afișare a ampermetrului cu clemă digitală folosește un afișaj cu cristale lichide.
Principiul de funcționare al clemei ampermetrului
Miezul de fier al transformatorului este transformat într-o deschidere mobilă, care are formă de clemă, iar partea mobilă este conectată cu comutatorul cu miez de fier 6. Când comutatorul cu miez de fier este apucat ferm, miezul de fier al transformatorului de curent este deschis (după cum se arată prin linia de linii cu două puncte din figura 7-8), iar firul măsurat 4 poate fi plasat în fălci și firul purtător de curent devine firul primar al transformatorului de curent. serpuit, cotit. Când fălcile sunt închise, un flux magnetic alternativ trece prin miezul de fier al transformatorului de curent și se generează un curent indus în înfășurarea secundară 5 a transformatorului. ) Ampermetrul este conectat la ambele capete ale înfășurării secundare, iar curentul indicat de indicatorul său este proporțional cu curentul de lucru prins în firul purtător de curent, iar valoarea curentului măsurat poate fi citită direct de pe cadran.
Este de remarcat faptul că: deoarece principiul este de a folosi principiul transformatorului, dacă miezul de fier este închis etanș și dacă există o cantitate mare de magnetism rezidual are o mare influență asupra rezultatelor măsurătorii. Când se măsoară un curent mic, eroarea de măsurare va crește. În acest moment, firul măsurat poate fi înfășurat de mai multe ori pe miezul de fier pentru a schimba raportul de curent al transformatorului pentru a crește domeniul de curent. În acest moment, curentul măsurat Ix ar trebui să fie:
IX=Ia/N
Ia este citirea pe ampermetru; N este numărul de spire de înfășurare.
Chestiuni care necesită atenție în utilizarea ampermetrului cu clemă
(1) Deoarece clema ampermetrului este în contact cu linia testată, este necesar să se verifice dacă performanța de izolație a contorului este bună înainte de măsurare. Adică, carcasa nu este deteriorată, iar mânerul trebuie să fie curat și uscat.
(2) Când măsurați, trebuie să purtați mănuși izolante sau mănuși de sârmă curate.
(3) În timpul măsurării, trebuie acordată atenție păstrării unei distanțe de siguranță între fiecare parte a corpului și corpul încărcat (distanța de siguranță pentru sistemele de joasă tensiune este de 0.1-0,3 m) .
(4) Folosiți ampermetrul cu clemă pentru a măsura curentul în conductorul gol, iar măsurile de izolație trebuie făcute în prealabil înainte de măsurare.
(5) Este strict interzisă comutarea poziției vitezei ampermetrului cu clemă în timpul măsurării; dacă este necesară schimbarea vitezelor, firul măsurat trebuie retras din fălci înainte de a schimba poziția angrenajului.
(6) Selectați clema ampermetrului strict în funcție de nivelul tensiunii: clema ampermetrului de la nivelul de joasă tensiune poate măsura doar curentul în sistemul de joasă tensiune și nu poate măsura curentul în sistemul de înaltă tensiune.
(7) Când se măsoară într-un spațiu mic (cum ar fi o cutie de distribuție etc.), este necesar să se prevină scurtcircuitele între faze cauzate de deschiderea fălcilor.
(8) Numai un conductor de fază poate fi fixat pentru fiecare măsurătoare.
(9) Tensiunea circuitului testat trebuie să fie mai mică decât tensiunea nominală a clemei ampermetrului, în caz contrar, este ușor să provocați accidente sau accidente cu șocuri electrice.
(10) După fiecare măsurătoare, comutatorul pentru reglarea intervalului de curent trebuie plasat în poziția cea mai înaltă, astfel încât să se evite deteriorarea instrumentului din cauza măsurării fără a selecta intervalul data viitoare.
