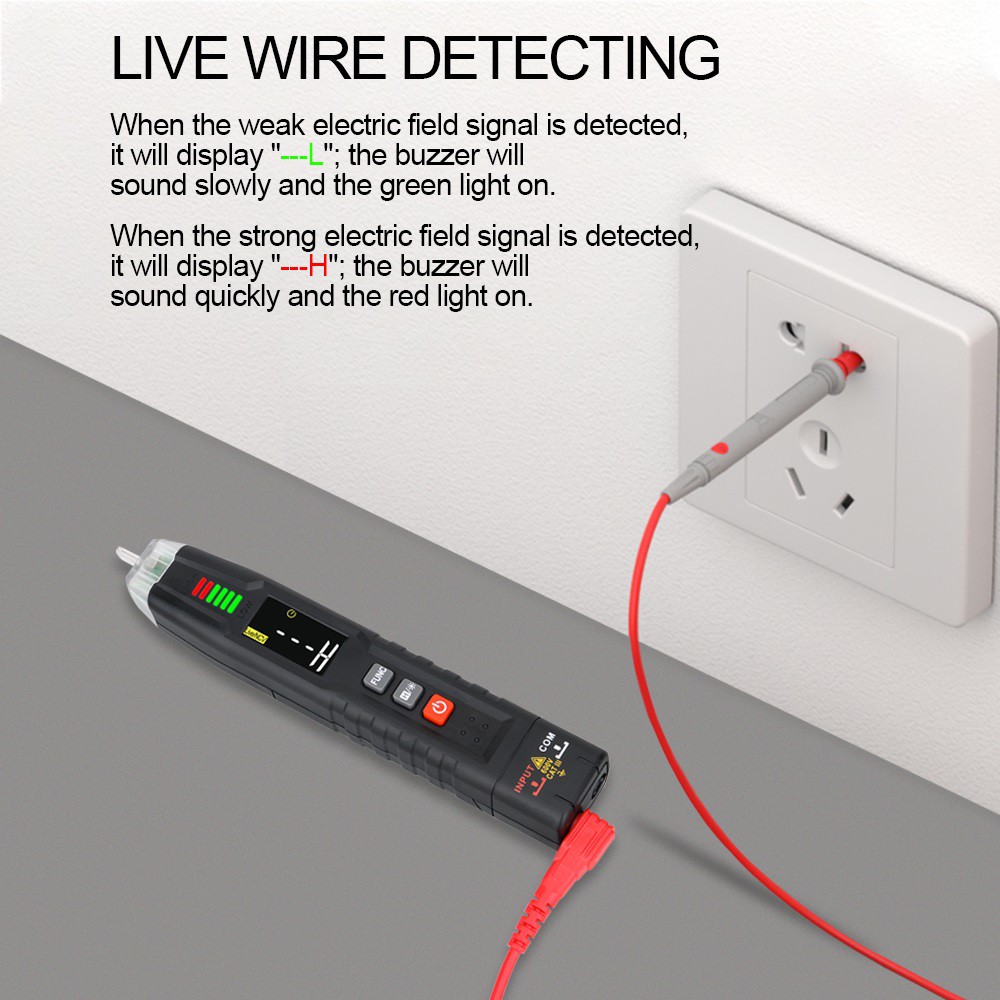

O mică metodă de măsurare a scurtcircuitului și a circuitului deschis cu un multimetru
1. Circuitul de măsurare al multimetrului este în scurtcircuit și în circuit deschis
Utilizați un multimetru pentru a măsura scurtcircuitul și circuitul deschis al liniei: utilizați fișierul sonerie, măsurați la ambele capete ale liniei, dacă există un sunet, înseamnă un scurtcircuit sau o cale (ar trebui să fie judecat în funcție de principiu, un scurtcircuit este o defecțiune, iar calea este normală.), dacă ar trebui să treacă, În niciun caz, adică circuitul este deschis (circuit deschis).
Dacă este un circuit deschis (introduceți cablurile de testare în următoarea metodă) (măsurarea rezistenței), indiferent în ce angrenaj (angrenajul de rezistență) este măsurat, ar trebui să afișeze „1” pentru a indica faptul că a fost deconectat. Un circuit deschis este, de asemenea, un circuit deconectat. Dacă există un scurtcircuit, acesta trebuie măsurat și la angrenajul de rezistență și ar trebui să afișeze „0” pentru a indica că nu există rezistență. Dacă măsurați poziția tubului cu electrod 2-, va suna o alarmă.
Alte utilizări ale multimetrului sunt următoarele:
1. Măsurarea tensiunii DC
Cum ar fi baterii, baterii etc. Introduceți mai întâi cablul de testare negru în orificiul „com”, iar cablul de test roșu în „V Ω”. Selectați butonul într-un interval mai mare decât valoarea estimată (notă: valorile de pe cadran sunt intervalul maxim, "V-" înseamnă domeniul de tensiune DC, "V-" înseamnă intervalul de tensiune AC, "A" înseamnă intervalul de curent), și apoi puneți Conectați cablul de testare la sursa de alimentare sau la ambele capete ale bateriei; menține contactul stabil. Valoarea poate fi citită direct de pe ecranul de afișare, dacă este afișată ca „1.”, aceasta indică faptul că domeniul de măsurare este prea mic, deci este necesar să măriți domeniul de măsurare înainte de măsurare. Dacă „-” apare în partea stângă a valorii, înseamnă că polaritatea cablului de testare este opusă celei de la sursa de alimentare reală. În acest moment, cablul de test roșu este conectat la polul negativ.
2. Măsurarea tensiunii AC
Mufa cablului de testare este aceeași cu măsurarea tensiunii DC, dar butonul trebuie rotit la intervalul necesar la treapta de viteză AC „V~”. Nu există nicio diferență între tensiunea AC pozitivă și negativă, iar metoda de măsurare este aceeași ca înainte. Indiferent de măsurarea tensiunii AC sau DC, trebuie să acordați atenție siguranței personale și să nu atingeți partea metalică a cablului de testare cu mâinile.
2. Măsurarea curentului
1. Măsurarea curentului continuu
Mai întâi introduceți cablul de testare negru în orificiul „COM”. Dacă măsurați un curent mai mare de 200mA, introduceți cablul de test roșu în mufa „10A” și rotiți butonul la DC „10A”; dacă măsurați un curent mai mic de 200mA, introduceți cablul de test roșu în mufa „200mA” și rotiți butonul la un interval adecvat în DC 200mA. Odată ajustat, este timpul să măsori. Încordați multimetrul în circuit, mențineți-l stabil și îl puteți citi. Dacă este afișat ca „1.”, atunci creșteți intervalul; dacă „-” apare în partea stângă a valorii, înseamnă că curentul curge de la cablul de testare negru în multimetru.
2. Măsurarea curentului alternativ
Metoda de măsurare este aceeași cu 1, dar treapta de viteză ar trebui să fie setată la angrenajul AC. După ce măsurarea curentă este finalizată, stiloul roșu trebuie introdus înapoi în orificiul „VΩ”. Dacă uiți acest pas și măsori direct tensiunea, haha! Ceasul sau sursa dvs. de alimentare vor „urge pe cer într-un fir de fum” - casat!
3. Măsurarea rezistenței
Introduceți cablurile de testare în găurile „COM” și „VΩ”, rotiți butonul la intervalul necesar în „Ω” și conectați cablurile de testare la părțile metalice de la ambele capete ale rezistenței. În timpul măsurării, puteți atinge rezistența cu mâinile, dar nu folosiți mâinile în același timp. Contactați ambele capete ale rezistenței, ceea ce va afecta precizia măsurării - corpul uman este un conductor cu rezistență mare, dar dimensiune finită. Când citiți, mențineți cablul de testare și rezistența în contact bun; acordați atenție unității: unitatea este „Ω” în intervalul „200”, „KΩ” în intervalul „2K” la „200K”, iar unitatea de deasupra „2M” este „MΩ”.
În al patrulea rând, măsurarea diodei
The digital multimeter can measure light-emitting diodes, rectifier diodes... When measuring, the position of the test leads is the same as that of the voltage measurement, turn the knob to the "-|>|{{0}}" (nu se poate desena acest semn); conectați polul pozitiv al diodei cu un cablu de test roșu, conectați cablul de testare negru la polul negativ și căderea de tensiune directă a dioda va fi afișată în acest moment. Căderea de tensiune a diodei Schottky este de aproximativ 0,2V, cea a redresoarelor obișnuite cu siliciu (seria 1N4000, 1N5400 etc.) este de aproximativ 0,7V, iar cea a emițătoare de lumină diode este de aproximativ 1.8-2.3V. Înlocuiți cablurile de testare, dacă afișajul arată „1.”, este normal, deoarece rezistența inversă a diodei este foarte mare, în caz contrar tubul s-a stricat.
Cinci, măsurarea triodei
Introducerea cablurilor de testare este aceeași ca mai sus; principiul este același cu cel al unei diode. Mai întâi presupuneți că pinul A este baza, conectați pinul cu un stilou negru și atingeți ceilalți doi ace cu stiloul roșu; dacă cele două citiri sunt de aproximativ 0.7V, atunci conectați pinul cu un pix roșu, stilou negru Atingeți ceilalți doi pini, dacă ambii afișează „1”, atunci pinul A este baza, altfel trebuie să fi re-măsurat, iar acest tub este un tub PNP.
Cum să judeci colectorul și emițătorul?
Contorul digital nu poate fi judecat după oscilația indicatorului ca și indicatorul, așa că ce ar trebui să fac? Putem folosi angrenajul „hFE” pentru a judeca: mai întâi comutați angrenajul pe angrenajul „hFE” și puteți vedea că există un rând de mufe mici lângă angrenaj, care sunt împărțite în măsurători ale tubului PNP și NPN. Tipul de tub a fost judecat înainte, introduceți baza în orificiul „b” a tipului de tub corespunzător și introduceți celelalte două picioare în orificiile „c”, respectiv „e”. În acest moment se poate citi valoarea, adică valoarea; apoi fixați baza, iar restul Schimbați cele două știfturi; comparați cele două citiri, poziția pinului cu citirea mai mare corespunde suprafeței „c” și „e”.
Sfat: Metoda de mai sus poate măsura direct numai tuburi mici, cum ar fi seria 9000. Dacă doriți să măsurați tuburi mari, puteți utiliza metoda de cablare, adică folosiți fire mici pentru a scoate cei trei pini. Acest lucru este mult mai convenabil.
6. Măsurarea tubului cu efect de câmp MOS
Canalul N are seriile interne 3D01, 4D01 și Nissan 3SK. Determinarea polului G (poarta): utilizați fișierul de diode al multimetrului. Dacă tensiunea pozitivă și negativă scade între un pin și ceilalți doi pini sunt mai mari de 2V, va afișa „1”, iar acest pin este grila G. Apoi schimbați cablurile de testare pentru a măsura celelalte două picioare. În cazul unei căderi mici de tensiune, cablul de test negru este conectat la polul D (dren), iar cablul de testare roșu este conectat la polul S (sursă).
