Principiul de funcționare al stabilizării tensiunii a sursei de alimentare reglate în serie
Să presupunem că tensiunea de ieșire UO scade din anumite motive, adică tensiunea emițătorului (UT1) E a lui T1 scade. Deoarece UD1 rămâne neschimbat, tensiunea joncțiunii emițătorului (UT1) BE a lui T1 crește, determinând creșterea curentului de bază (IT1) B al lui T1, determinând amplificarea și creșterea curentului emițătorului T1 (IT1) E de ori. Din caracteristicile de sarcină ale tranzistorului, se poate observa că în acest moment T1 conduce mai deplin și căderea tensiunii tubului (UT1) CE va scădea rapid, iar tensiunea de intrare UI va deveni mai adăugată la sarcină, UO a revenit rapid. Acest proces de ajustare poate fi reprezentat prin următoarea diagramă a relațiilor de schimbare:
UO↓→(UT1)E↓→UD1 constant→(UT1)BE↑→(IT1)B↑→(IT1)E↑→(UT1)CE↓→UO↑
Când tensiunea de ieșire crește, întregul proces de analiză este opus schimbării din procesul de mai sus. Nu o vom repeta aici, ci pur și simplu o vom exprima cu următoarea diagramă a relațiilor de schimbare:
UO↑→(UT1)E↑→UD1 constant→(UT1)BE↓→(IT1)B↓→(IT1)E↓→(UT1)CE↑→UO↓
Aici analizăm principiul de funcționare al stabilizării tensiunii numai atunci când tensiunea de ieșire UO este redusă. De fapt, principiul de funcționare al stabilizării tensiunii atunci când tensiunea de intrare UI este redusă este similar cu acesta. În cele din urmă, se reflectă în reducerea tensiunii de ieșire UO, astfel încât principiul de lucru este aproximativ același.
Din principiul de funcționare al circuitului se poate observa că există două chei pentru stabilizarea tensiunii: în primul rând, valoarea de stabilizare a tensiunii UD1 a tubului regulator de tensiune D1 trebuie să rămână stabilă; în al doilea rând, tubul de reglare T1 trebuie să funcționeze în zona de amplificare și să aibă caracteristici bune de funcționare.

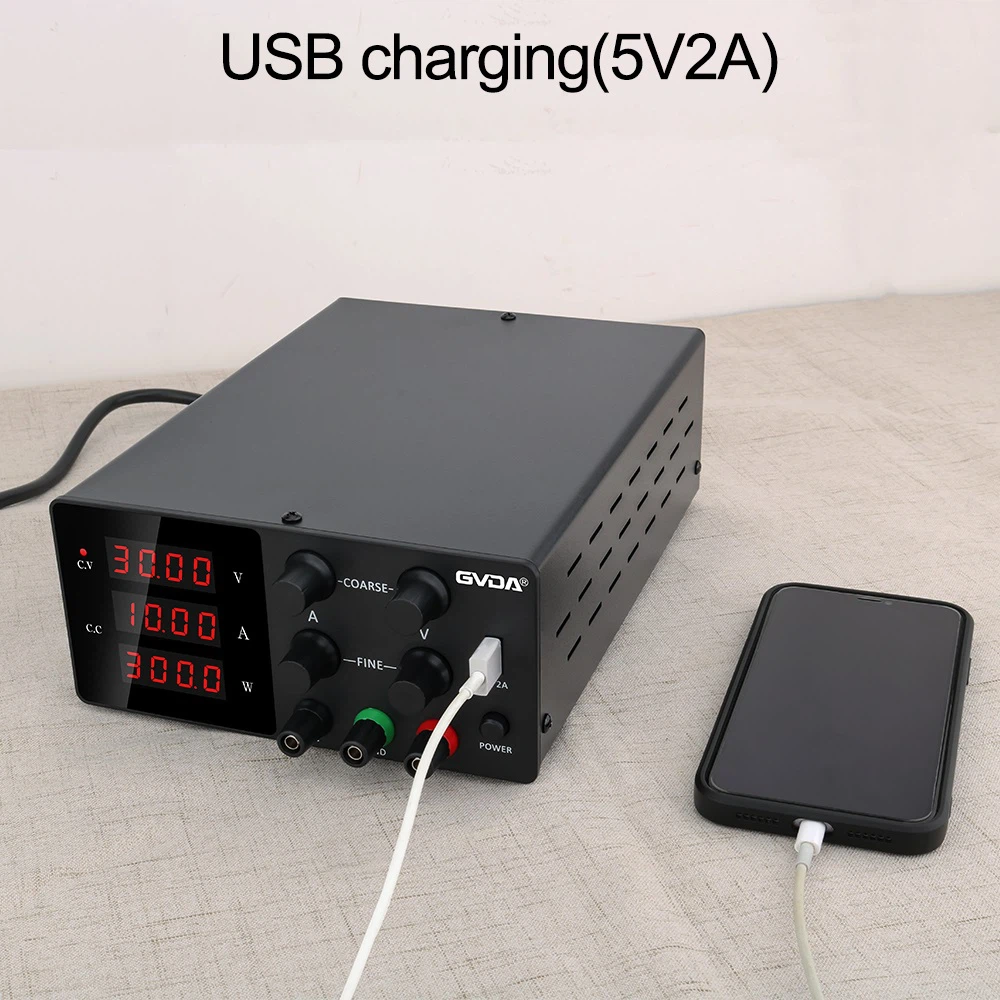

Precauții la utilizarea sursei de alimentare cu curent continuu reglat
1. Pentru a preveni interferența scurgerilor magnetice, distanța dintre regulatorul de tensiune și echipamentul utilizat nu trebuie să fie mai mică de 2 metri. Diferite înregistrări magnetice, discuri, carduri etc. trebuie păstrate la 2 metri distanță de mașină pentru a preveni magnetizarea accidentală.
2. Stabilizatorul de tensiune include, în general, terminale de intrare (A, B, C), terminale de ieșire (a, b, c, n), ecranare și terminale de împământare a carcasei miezului. Aceste terminale au fost conectate corect în sistemul de stabilizare a tensiunii.
3. Dacă dezechilibrul de sarcină depășește 20%, conectați o sarcină rezistivă în paralel la o fază a sarcinii ușoare pentru a o echilibra. În mod similar, dacă dezechilibrul tensiunii de linie la capătul de intrare depășește 10%, va afecta, de asemenea, performanța de stabilizare a tensiunii a mașinii. , în acest moment, trebuie instalat și un regulator de tensiune monofazat la capătul de intrare pentru a se asigura că tensiunea de linie la capătul de intrare este în principiu echilibrată. Echilibrul dintre tensiunea de intrare și sarcină nu depășește intervalul de mai sus, iar dezechilibrul tensiunii de ieșire este mai mic sau egal cu 5%.
4. Când există un scurtcircuit în echipamentul de încărcare, utilizatorul trebuie să închidă mașina pentru inspecție și apoi să o pornească din nou după eliminarea defecțiunii de scurtcircuit.
5. Când timpul de lucru continuu este lung, mașina va avea o anumită creștere a temperaturii, iar valoarea sa indicată va scădea ușor, ușor mai mică decât valoarea reală a tensiunii.
6. Ar trebui amplasat într-un loc cu o bună ventilație. Dacă condițiile de ventilație sunt slabe, vă rugăm să instalați un ventilator în interior.
