Metoda de verificare a scurgerilor și a furtului de energie electrică cu o clemă de măsură

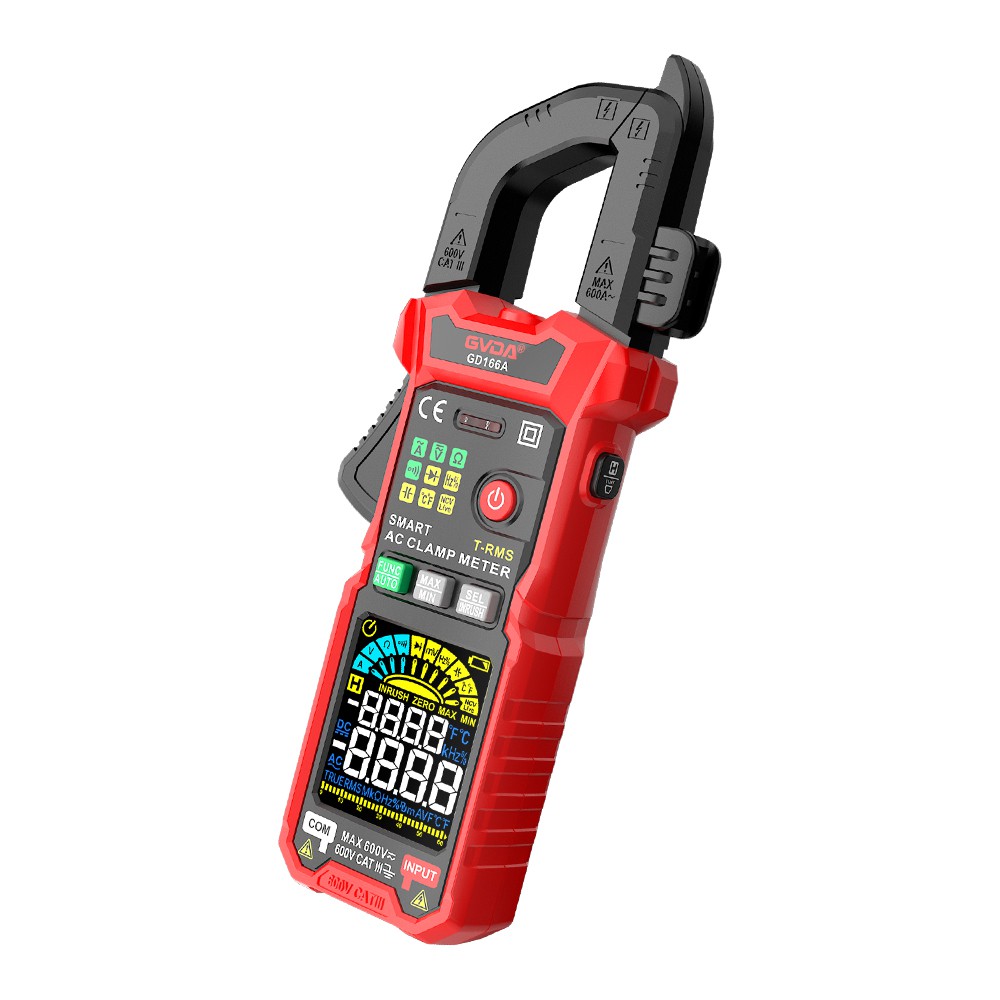

Un ampermetru de tip clemă este un instrument puternic pentru detectarea scurgerilor de linie de joasă tensiune sau furtul de electricitate.
Determinați dacă există o problemă cu protectorul acţionat de curent rezidual în sine
La transformatorul de distribuție, deconectați siguranța de pe linia de fază a contactorului AC care controlează linia de joasă tensiune. Dacă protectorul acţionat de curent rezidual poate fi pus în funcţiune în mod normal în acest moment, se dovedeşte că protectorul acţionat de curent rezidual este bun. În caz contrar, protectorul acţionat de curent rezidual trebuie reparat şi înlocuit.
Verificați și determinați ce linie de fază are scurgeri
La transformatorul de distribuție, deconectați firul neutru de pe partea de ieșire a contactorului de curent alternativ care controlează linia de joasă tensiune și apoi instalați miezul de siguranță îndepărtat pe una dintre faze. Utilizați o clemă ampermetru pentru a măsura faza, iar curentul măsurat este curentul de scurgere al acelei faze. Pentru a preveni prezența împământarii de fază pe linie (cum ar fi cineva care folosește o singură linie, metoda unică pentru a fura electricitatea etc.) care provoacă daune de curent ridicat la instrument, mai întâi plasați ampermetrul de tip clemă în poziția de curent ridicat în timpul testării ; Dacă valoarea de detecție este foarte mică, atunci comutați angrenajul ampermetrului clemei pe angrenajul miliamperii pentru detectare.
După determinarea liniei de fază cu scurgere, determinați locația scurgerii
La transformatorul de distribuție, introduceți un miez de siguranță în linia de fază care urmează să fie inspectată, deconectați linia neutră și siguranțele celorlalte două faze și utilizați un ampermetru de tip clemă pentru a detecta linia de fază sub tensiune pe stâlp pentru a determina poziția de scurgere. . În cazul transmisiei de putere pe linia de joasă tensiune, ampermetrele de tip clemă pot fi, de asemenea, utilizate pentru a detecta liniile de conectare a utilizatorului de joasă tensiune în intervalul suspectat. În timpul detectării, firele de fază și neutru ale utilizatorilor monofazați ar trebui plasate în fălcile ampermetrului cu clemă în același timp, iar firele trifazate și neutre ale utilizatorilor trifazați ar trebui, de asemenea, plasate în fălci la același timp. timp. Dacă nu există nicio eroare de scurgere, ampermetrul cu clemă indică zero, altfel nu este zero.
Verificați cablarea internă și echipamentul utilizatorului pentru scurgeri
Măsurați curentul de scurgere la linia de intrare a sursei de alimentare a utilizatorului folosind un ampermetru de tip clemă și, în același timp, introduceți și stingeți unul câte unul echipamentul electric și lămpile utilizatorului. Verificați modificările curentului de scurgere uitându-vă la ampermetrul de tip clemă pentru a găsi echipamentul care prezintă scurgeri. Dacă toate dispozitivele sunt în stare bună sau dacă dispozitivele cu scurgeri au ieșit, dar ampermetrul cu clemă arată că utilizatorul mai are curent de scurgere, este posibil ca linia de joasă tensiune a utilizatorului să aibă scurgeri și ar trebui să fie tratată în conformitate cu situație specifică.
