Selectarea sondei
Sondă termică a anemometrului
Principiul de funcționare al sondei termice a anemometrului anemometru se bazează pe fluxul de aer de impact rece pentru a elimina căldura de pe elementul termic, iar cu ajutorul unui comutator de reglare pentru a menține temperatura constantă, curentul de reglare este proporțional cu debitul. rată. Când se utilizează sonde termice în flux turbulent, fluxul de aer din toate direcțiile lovește elementul termic simultan, afectând acuratețea rezultatelor măsurătorilor. Când se măsoară în debit turbulent, senzorii de debit cu anemometru termic tind să aibă indicații mai mari decât sondele cu rotor. Fenomenele de mai sus pot fi observate în timpul măsurării conductei. În funcție de designul care gestionează turbulențele din conductă, aceasta poate apărea chiar și la viteze mici. Prin urmare, procesul de măsurare a anemometrului trebuie efectuat pe secțiunea dreaptă a conductei. Punctul de pornire al liniei drepte trebuie să fie cu cel puțin 10×D înainte de punctul de măsurare (D=diametrul conductei, în CM); punctul final ar trebui să fie la cel puțin 4×D în spatele punctului de măsurare. Secțiunea transversală a fluidului nu trebuie să fie obstrucționată în niciun fel. (unghiular, resuspensie, obiect etc.)

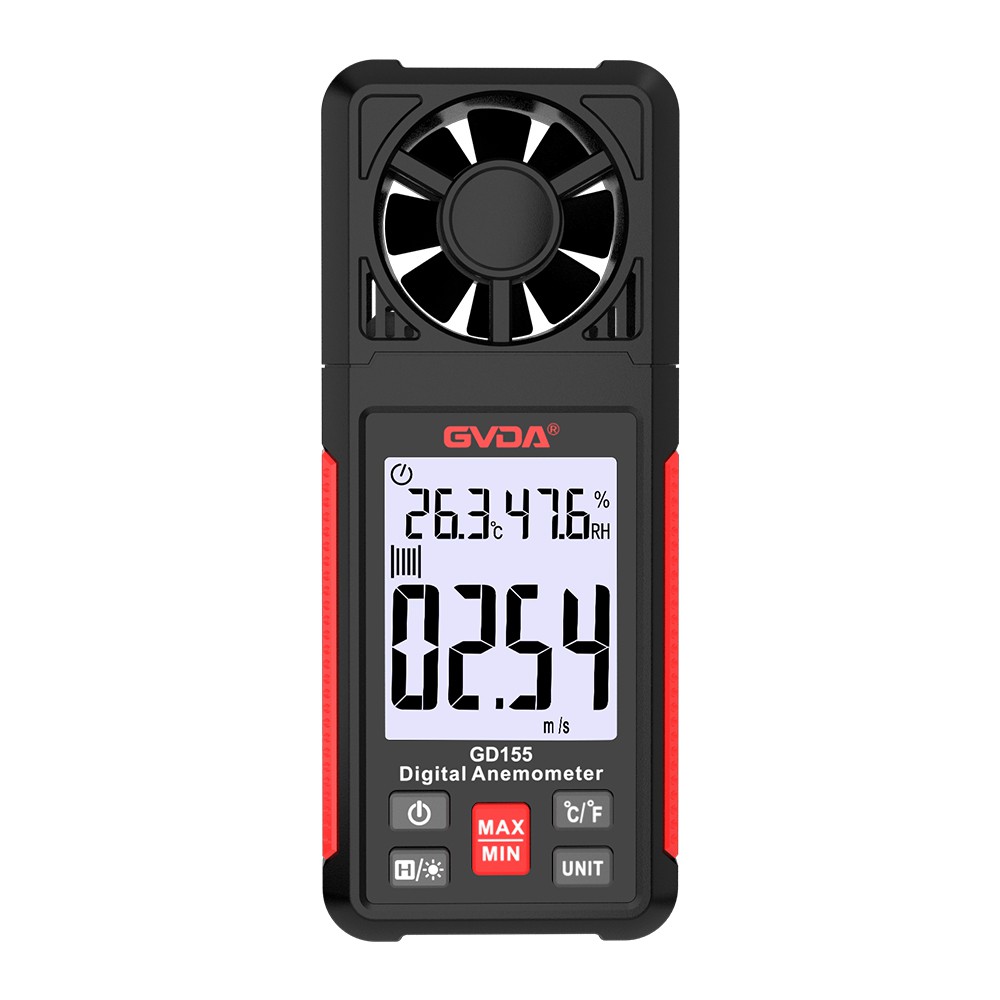

Sondă rotativă a anemometrului
Principiul de funcționare al sondei cu roată rotativă a anemometrului se bazează pe transformarea rotației într-un semnal electric. În primul rând, printr-un cap de inducție de proximitate, rotația roții rotative este „numărat” și este generată o serie de impulsuri și apoi convertită de detector. Obțineți valoarea vitezei. Sonda cu diametru mare (60 mm, 100 mm) a anemometrului este potrivită pentru măsurarea debitului turbulent cu viteză medie și mică (cum ar fi la ieșirea conductei). Sonda cu diametru mic a anemometrului este mai potrivită pentru măsurarea fluxului de aer cu secțiunea transversală a conductei de peste 100 de ori mai mare decât secțiunea transversală a capului de expediție.
Caracteristici
Anemometru 1. Dimensiune mică, interferență redusă cu câmpul de curgere;
2. Gamă largă de aplicații. Poate fi folosit nu numai pentru gaze, ci și pentru lichide, în fluxuri subsonice, transonice și supersonice de gaze
3. Răspuns de înaltă frecvență, până la 1 MHz.
4. Precizie mare de măsurare și repetabilitate bună. Dezavantajul anemometrului cu fir fierbinte este că sonda interferează într-o anumită măsură cu câmpul de curgere, iar firul fierbinte se rupe ușor.
5. Pe lângă măsurarea vitezei medii, se pot măsura și pulsația și turbulența; pe lângă mișcarea unidirecțională, componentele vitezei în mai multe direcții pot fi măsurate simultan.
