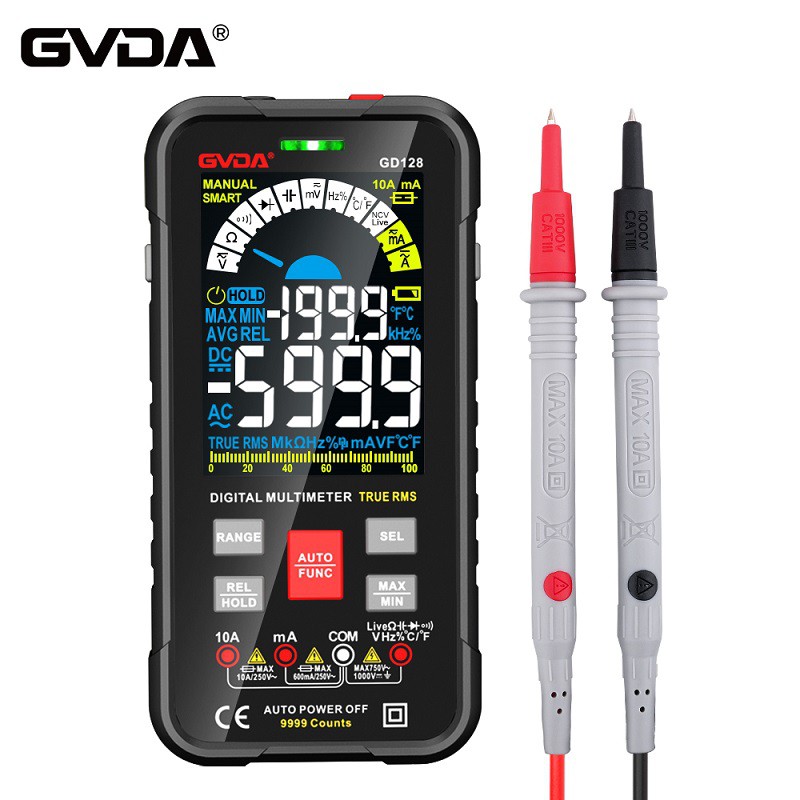

Este importantă valoarea efectivă a multimetrului?
Multimetrele indicator obișnuite sau multimetrele digitale au intervale de frecvență pentru măsurători de tensiune și curent de înaltă frecvență. Dincolo de intervalul de frecvență, acestea sunt valori efective reale care nu reflectă corect formele de undă de înaltă frecvență. Uită-te la indicatorii tehnici ai multimetrului tău și va fi clar.
Ce este True RMS?
Numai contoarele efective efective pot măsura cu precizie tensiunea/curentul. Contorul său de valoare medie măsoară semnalul AC. Metoda de calcul este: valoarea medie a valorii măsurate × 1.11=corectată la o valoare efectivă. Algoritmul contorului True RMS pentru măsurarea semnalului AC este: algoritmul rădăcină pătratică medie=valoarea efectivă adevărată. Pentru undele sinusoidale pure, indiferent că este un RMS adevărat sau un contor de valoare medie, poate măsura cu precizie, dar pentru undele non-sinusoide, cum ar fi undele pătrate, undele triunghiulare și undele dinți de ferăstrău, numai contoarele RMS adevărate le pot măsura cu precizie. În zilele noastre, multe sarcini electronice care au suferit modificări de frecvență sunt unde non-sinusoide și doar un multimetru RMS adevărat poate măsura cu exactitate valoarea corectă.
Cum să evitați scurtcircuitul prin măsurarea tensiunii fiecărei linii de pe placa de circuite cu un multimetru
Când măsurați componentele electronice ale circuitului cu un multimetru, trebuie să verificați mai întâi starea multimetrului înainte ca cablurile de testare să atingă componentele circuitului electronic. De exemplu, dacă măsurați tensiunea DC, trebuie să treceți la treapta de viteză DC. Cât de mare, primul este să lovești treapta în treapta cea mai înaltă. Dacă măsurați tensiunea AC, trebuie să comutați la treapta de viteză relevantă pentru AC. Dacă nu cunoașteți tensiunea, puteți trece mai întâi la cea mai înaltă treaptă de viteză. După ce ați trecut la cea mai înaltă treaptă de viteză și ați măsurat datele, reglați treapta de viteză după cum este necesar pentru o măsurare precisă. Reamintim tuturor să verifice starea multimetrului este de a împiedica unii oameni să măsoare direct tensiunea atunci când multimetrul se află în domeniul de rezistență sau capacitate, ceea ce poate provoca un scurtcircuit pentru a arde lucrurile. Prin urmare, înainte de a măsura orice, trebuie să dezvolți un obicei numeric, adică trebuie să verifici starea vitezei multimetrului și apoi să măsori după ce ai confirmat că este corect.
1. Un vârf de multimetru cât mai ascuțit posibil
Când învățam și încă eram la școală, am urmat un obicei al fratelui meu, adică îmi place că capetele frontale metalice ale tuturor cablurilor de testare ale multimetrelor mele sunt ascuțite, iar vârfurile ascuțite ale multimetrului pot contacta placa de circuit la fel de mici. pe cat posibil. Pentru măsurarea unor componente de plasture cu suprafețe mici, poate împiedica vârful stiloului să fie prea gros pentru a atinge accidental contactele adiacente.
2. Găsiți pixuri negre suplimentare și transformați-le în agrafe crocodil
Găsiți o pereche de cabluri de testare suplimentare, tăiați cablul de test negru, capătul stiloului de mână și găsiți o clemă de crocodil pe care să o lipiți de rezervă. Bineînțeles, dacă nu doriți să o faceți singur, puteți cumpăra unele gata făcute, inclusiv pixuri roșii și negre.
Pentru a măsura tensiunea plăcii de circuite, mai întâi determinați dacă partea plăcii de circuite care trebuie măsurată este tensiune DC sau tensiune AC. Dacă este tensiune de curent continuu, setați mai întâi angrenajul multimetrului la angrenajul de măsurare a tensiunii de curent continuu, apoi luați un stilou negru într-o mână și cealaltă mână luați stiloul roșu, iar stiloul negru este terminalul de împământare. Încercați să găsiți punctul de împământare care este ușor de pus și de atins cât mai aproape posibil. În general, punctul de împământare este o placă de circuit relativ mare. Pixul roșu este apoi separat pentru a măsura circuitul de măsurat. În acest moment, cu cât vârful multimetrului este mai ascuțit, cu atât este mai convenabil să măsurați niște circuite cu componente fine. Dacă cele două mâini sunt incomod pentru a ține cablurile de test separat, așa cum am spus mai devreme, cablurile de test de rezervă cu cleme crocodil pot fi utile în acest moment, conectați cablurile de testare negre cu cleme crocodil și fixați clemele crocodil la circuit. bord. La punctul de masă, cablul de test roșu poate măsura întregul circuit DC după bunul plac.
