Cum să utilizați ampermetrul cu clemă pentru a diagnostica punctele de defecțiune de împământare în rețeaua electrică de joasă tensiune
În rețelele electrice de joasă tensiune, atunci când apare o defecțiune la pământ într-un circuit de distribuție sau într-un echipament electric, este dificil să se identifice punctul specific de eroare la pământ. Metoda de măsurare a curentului de scurgere cu un ampermetru cu clemă este utilizată pentru a determina defecțiunile la pământ. Nu este necesar cablare sau întrerupere de curent. Operația este simplă și punctul de defecțiune poate fi găsit rapid și precis.

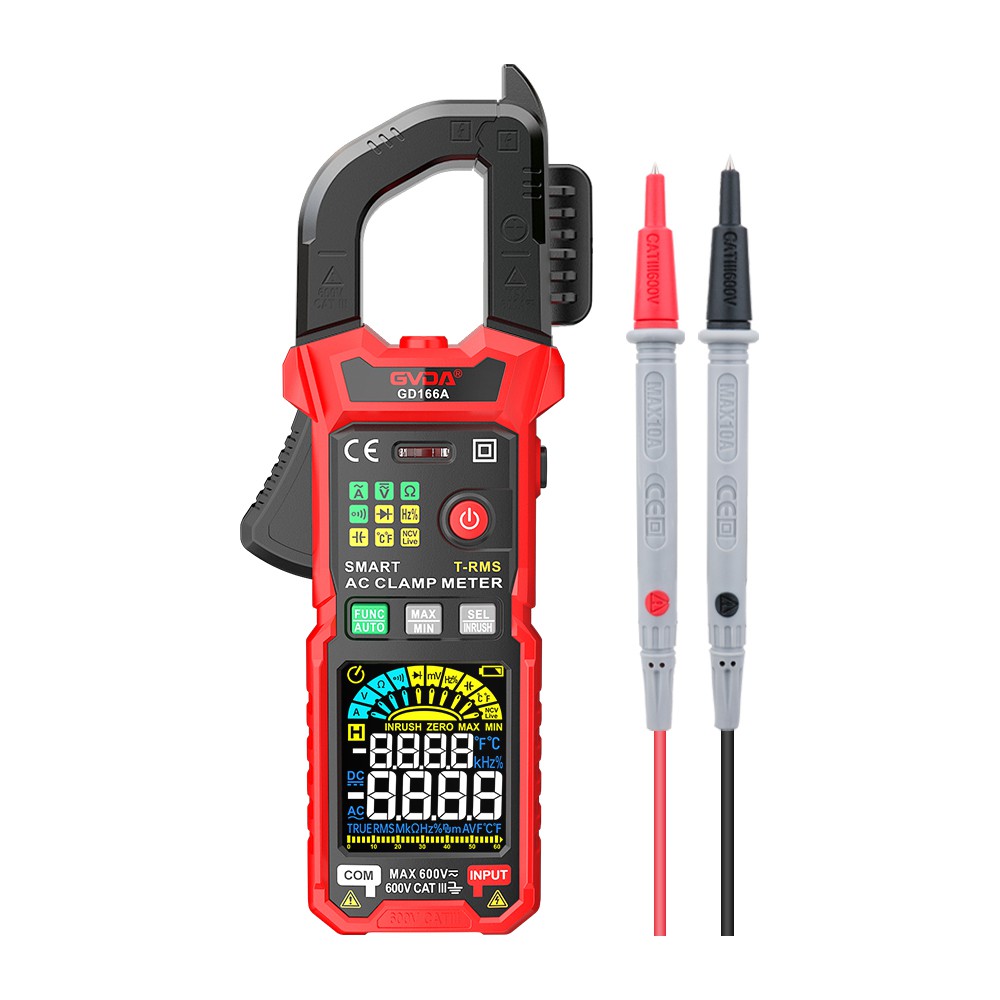

Cum să utilizați ampermetrul cu clemă pentru a diagnostica punctele de defecțiune de împământare în rețeaua electrică de joasă tensiune
Cum să operezi
În rețeaua de distribuție de joasă tensiune, dacă apare o defecțiune la pământ, puteți testa mai întâi sursa de alimentare în faze pe întrerupătorul principal de alimentare QS din camera de distribuție a energiei (puteți îndepărta temporar celelalte siguranțe bifazate), apoi utilizați un ampermetru cu clemă (cel mai bine este să folosiți un ampermetru cu clemă cu un bloc de miliamperi sau să înfășurați firul măsurat în jurul miezului clemei cu câteva spire) pe firul de împământare a punctului neutru al transformatorului de distribuție pentru a măsura curentul de scurgere al fiecăruia. respectiv circuitul de fază. Circuitul de fază cu curent de scurgere mare poate fi apreciat ca un circuit cu un punct de eroare la pământ.
După determinarea circuitului de fază cu o defecțiune la pământ, testați mai întâi linia principală a circuitului. Verificați dacă există conductori suspendați care au căzut la pământ sau sunt conectați la fire de tragere, linii telefonice, linii de difuzare etc. sau dacă circuitul de fază defect este conectat direct la linia neutră, provocând o împământare monofazată. defect de scurtcircuit. Astfel de puncte de defect de împământare sunt evidente și ușor de găsit. Dacă defecțiunea nu este pe linia principală, puteți utiliza un ampermetru cu clemă pentru a verifica fiecare linie de ramificație de fază.
. Când există curent într-o anumită linie de ramură, dar nu există curent în celelalte circuite de ramură, se poate determina că circuitul de ramură cu curent are o defecțiune de scurgere la pământ.
Apoi utilizați „metoda bisecției” pentru a detecta linia de ramificare, adică găsiți un punct de testare de la aproximativ jumătate din circuit care este ușor de detectat și utilizați un ampermetru cu clemă pentru a fixa conductorul de fază. Dacă există curent la punctul de testare, înseamnă că punctul de eroare este partea de sarcină a punctului de testare; dacă nu se măsoară nici un curent sau un curent foarte slab la punctul de testare, înseamnă că punctul de masă se află pe partea de putere a punctului de testare. După ce ați determinat ce secțiune a circuitului este localizat punctul de defecțiune, utilizați metoda de mai sus pentru a detecta și a evalua de la mijlocul acestei secțiuni a circuitului, restrângând astfel treptat domeniul de apariție a defecțiunii la pământ. Când găsiți punctul de împărțire între prezența și absența curentului, acest punct este punctul de eroare la pământ de căutat.
