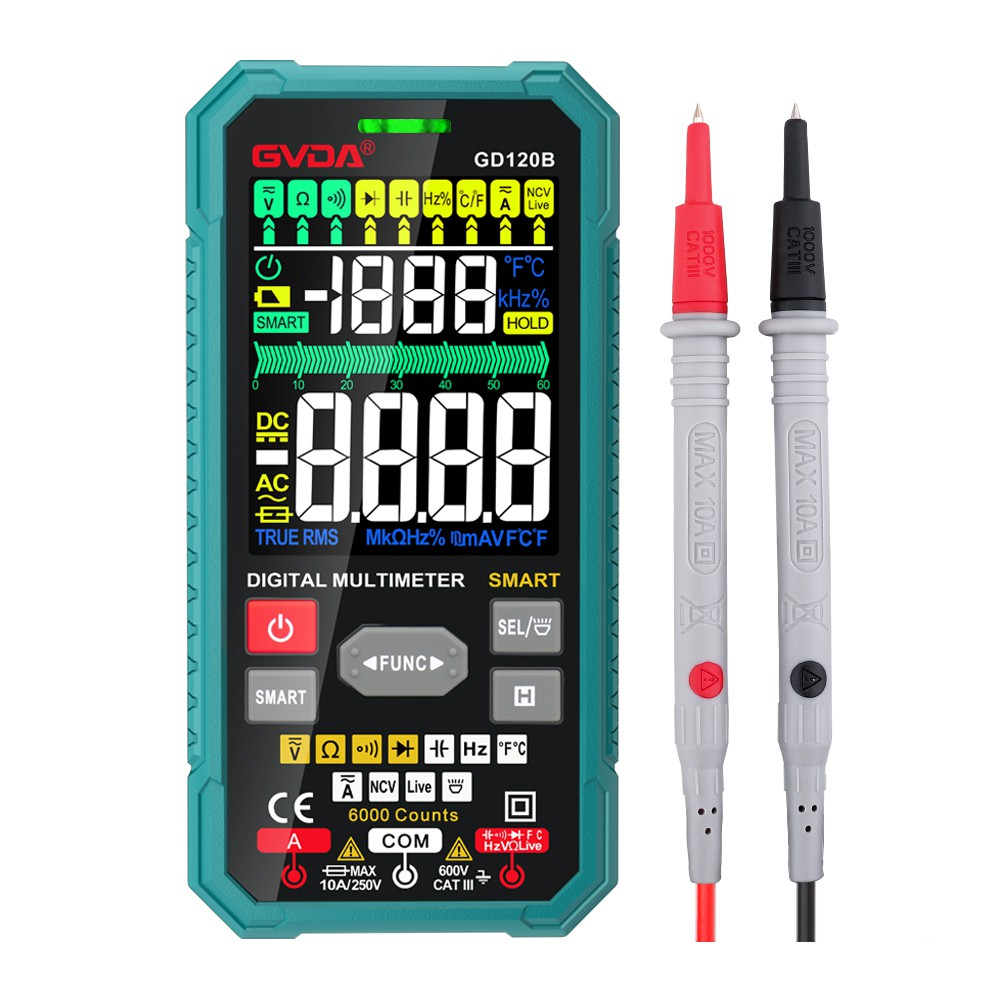

Când multimetrul lovește angrenajul diodei (beep angrenajul) pentru a măsura trioda... Mai întâi trebuie să stabilim care picior este polul b. Prin urmare, atingeți oricare dintre picioare cu stiloul roșu de test și nu vă mișcați. Folosiți stiloul negru de testare pentru a atinge celelalte două picioare. Dacă puteți măsura două seturi de numere care sunt apropiate și mai mici de 1. Înseamnă că stiloul roșu este în contact cu stâlpul b în acest moment. Dacă cele două grupuri de numere măsurate nu sunt similare... înseamnă că stiloul roșu nu atinge polul b în acest moment... stiloul roșu trebuie înlocuit cu un picior... stiloul negru ar trebui să măsoare alte două picioare... până când se găsește polul b... Să presupunem că știm care picior este polul b... cum să judecăm polul c și polul e al celorlalte două picioare!
Stiloul negru nu are două seturi de date similare pe celelalte două picioare... Unul dintre seturile de date va fi puțin mai mare... Acest picior este e-pole. Piciorul mic este c-pole.... Și știm că acest tub este o triodă de tip NPN. Pentru că stiloul roșu este la stâlpul b! Și metoda de măsurare pentru trioda de tip PNP este aceeași... Doar că stiloul de testare negru este la polul b... Pixul roșu atinge celelalte două picioare și poate măsura două seturi de date similare.
