Cum să măsurați calitatea releului_Cum să măsurați calitatea releului cu un multimetru
1. Ce este un releu
Un releu este un dispozitiv de control electric, care este un aparat electric care face o schimbare predeterminată a cantității controlate în circuitul de ieșire electrică atunci când modificarea cantității de intrare (cantitatea de excitație) îndeplinește cerințele specificate. Are o relație interactivă între sistemul de control (cunoscut și ca bucla de intrare) și sistemul controlat (cunoscut și ca bucla de ieșire). Utilizat de obicei în circuitele de control automate, este de fapt un „comutator automat” care folosește un curent mic pentru a controla funcționarea unui curent mare. Prin urmare, joacă rolul de reglare automată, protecție de siguranță și circuit de conversie în circuit.
În al doilea rând, formularul de contact al releului
Există trei forme de bază de contacte releu:
1. Cele două contacte ale bobinei de tip mobil (normal deschis) (tip H) sunt deconectate când bobina nu este alimentată, iar cele două contacte sunt închise când bobina este alimentată. Este reprezentat de prefixul pinyin „H” al ligaturii.
2. Cele două contacte sunt închise când bobina nu este alimentată, iar cele două contacte sunt deconectate când bobina este alimentată. Este reprezentată de prefixul pinyin „D” cu cratime.
3. Tip de conversie (tip Z) Acesta este un tip de grup de contacte. Acest tip de grup de contacte are trei contacte în total, adică mijlocul este un contact în mișcare, iar cel de sus și de jos sunt un contact static. Când bobina nu este alimentată, contactul mobil și unul dintre contactele statice sunt deconectate, iar celălalt este închis. După ce bobina este alimentată, contactul în mișcare se va mișca, astfel încât deschiderea inițială este închisă, iar cea originală închisă este deschisă, iar conversia este realizată. Scop. Astfel de grupuri de contacte sunt numite contacte cu schimbare. Este reprezentat de prefixul pinyin „z” al cuvântului „zhuan”.
3. Principiul de funcționare al releului
Contactul comutator al releului este un contact mobil și două contacte statice ale releului. Printre acestea, contactul mobil și contactul static 1 sunt în stare închisă, care se numește contact normal închis, iar contactul mobil și contactul static 2 sunt într-o stare deconectată, care se numește contact normal deschis.
Când bobina este alimentată, contactul său în mișcare este imediat deconectat de la contactul static 1 și închis cu contactul static 2, întrerupând circuitul de control al contactului static 1 și contactând circuitul de control al contactului static 2.
Când bobina își pierde puterea, contactul mobil este resetat, adică contactul mobil și contactul static 2 sunt resetate și deconectate și sunt resetate și închise cu contactul static 1, iar circuitul de control al contactului static 2 este întrerupt. iar circuitul de control al contactului static 1 este conectat.
Din figura de mai sus se poate observa că atunci când bobina releului K este conectată între butonul normal deschis neblocant și baterie; contactul normal închis K-1 este conectat între baterie și becul EL1z, care este utilizat pentru a controla aprinderea și stingerea becului EL1; Contactul normal deschis k-2 este conectat între baterie și becul EL2 și este utilizat pentru a controla aprinderea și stingerea becului EL2. Când linia nu este conectată, becul EL2 este stins.
Când butonul SB este apăsat, circuitul este conectat, bobina releului K este alimentată, contactul normal închis K-1 este deconectat, alimentarea cu energie a becului EL1 este întreruptă și becul EL1 este oprit; în același timp, contactul normal deschis K-2 este închis și becul este pornit. Sursa de alimentare a EL2, becul EL2 se aprinde.
Când butonul SB este eliberat, linia este deconectată, bobina releului K este dezactivată, contactul normal închis K-1 este resetat și închis, alimentarea cu energie a becului EL1 este pornită și becul EL1 este aprins; în același timp, contactul normal deschis K-2 este resetat și deconectat, întrerupeți alimentarea cu energie a becului EL2, becul EL2 se stinge.
În al patrulea rând, funcția principală a releului
Releul este un element de comutare automată cu funcție de izolare. Este utilizat pe scară largă în telecomandă, telemetrie, comunicații, control automat, mecatronică și echipamente electronice de putere. Este unul dintre cele mai importante elemente de control.
Releele au în general mecanisme de inducție (părți de intrare) care pot reflecta anumite variabile de intrare (cum ar fi curentul, tensiunea, puterea, impedanța, frecvența, temperatura, presiunea, viteza, lumina etc.); Între partea de intrare și partea de ieșire a releului, există un mecanism intermediar (partea de antrenare) care cuplează și izolează cantitatea de intrare, procesează funcția și conduce partea de ieșire.
Ca element de control, în concluzie, releul are următoarele funcții:
1) Extindeți domeniul de control: De exemplu, când semnalul de control al unui releu cu mai multe contacte atinge o anumită valoare, acesta poate comuta, întrerupe și conecta mai multe circuite în același timp, în funcție de diferite forme de grupuri de contacte.
2) Amplificare: De exemplu, releele sensibile, releele intermediare etc., pot controla circuite de mare putere cu o cantitate foarte mică de control.
3) Semnal integrat: De exemplu, atunci când semnalele de control multiple sunt introduse la releul cu mai multe înfășurări într-o formă specificată, efectul de control predeterminat este obținut după comparare și sinteză.
4) Automată, control de la distanță, monitorizare: De exemplu, releul de pe dispozitivul automat poate forma un circuit de control al programului împreună cu alte aparate electrice pentru a realiza funcționarea automată.
5. Cum măsoară un multimetru calitatea unui releu?
Releul este dispozitivul cheie în contorul inteligent de energie electrică preplătit. Durata de viață a releului determină într-o oarecare măsură durata de viață a contorului electric. Performanța dispozitivului este foarte importantă pentru funcționarea contorului de energie electrică preplătit inteligent. Deci, cum este testat releul?
Releul este împărțit în două părți, bobina și șocul electric. Rezistența bobinei poate fi măsurată pur și simplu prin blocarea electricității. În general, este de la zeci până la mii de ohmi. În funcție de AC sau DC, puterea este diferită. Dacă este un scurtcircuit sau un scurtcircuit, practic este ars. bobina. Atunci contactele normal deschise, măsurate cu blocare electrică, sunt practic infinite, iar contactele normal închise, măsurate cu blocare electrică, sunt scurtcircuitare. Dacă contactul are o anumită rezistență, se poate aprecia și că releul este rupt.
1. Măsurați rezistența DC a bobinei releului

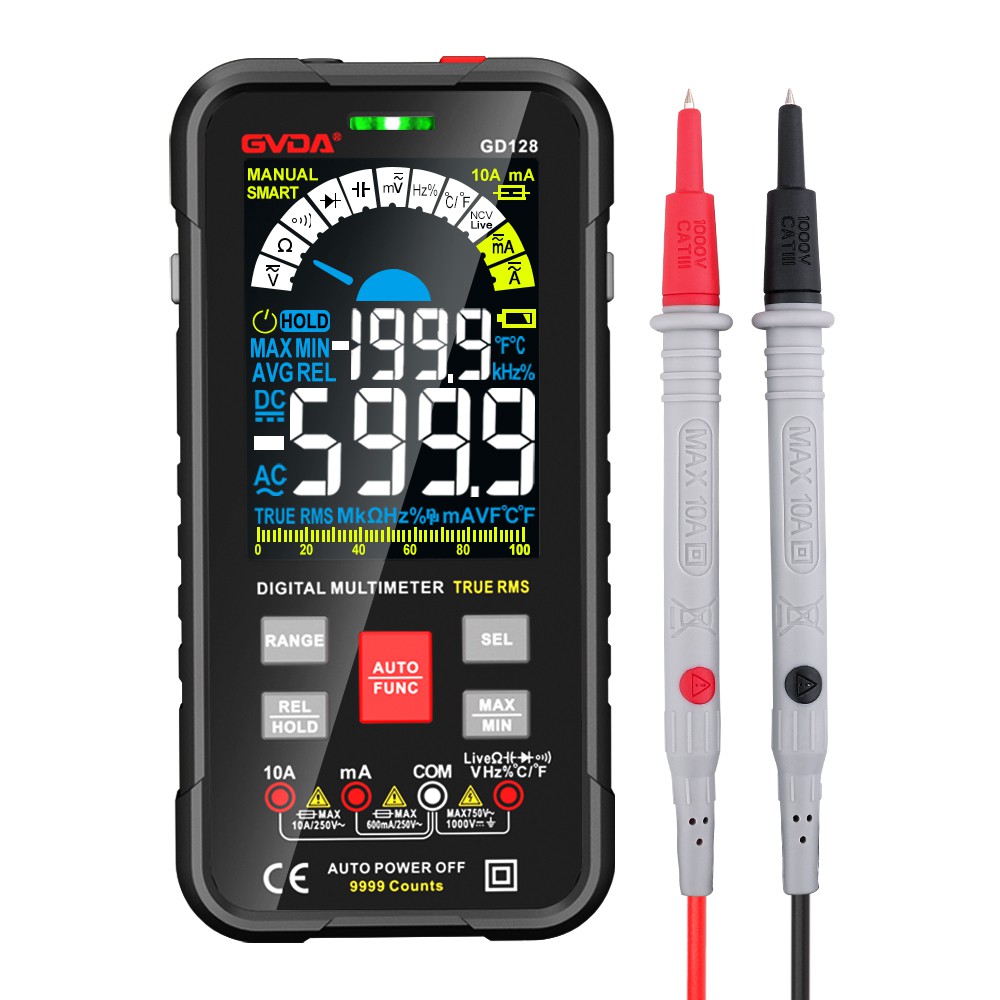

Metoda de măsurare a valorii rezistenței DC a releului cu un multimetru digital este similară cu cea a unui multimetru cu indicator. În funcție de valoarea nominală a rezistenței DC a releului, plasați multimetrul într-o barieră electrică adecvată și conectați cele două cabluri de testare la pinii bobinei releului în mod arbitrar pentru măsurare, așa cum se arată în figură. Comparați rezultatul testului cu valoarea nominală, dacă eroarea este în ±10 la sută, este normal; dacă valoarea rezistenței este evident prea mică, bobina are o defecțiune locală de scurtcircuit; dacă valoarea rezistenței este zero, bobina este scurtcircuitată; dacă multimetrul arată Simbolul de preaplin „1” indică faptul că bobina este în circuit deschis.
2. Măsurați curentul de alimentare
Metoda de măsurare a curentului de tragere este aceeași cu cea a multimetrului indicator. Puneți multimetrul digital în blocul de curent DC 200mA, conectați-l în serie cu bobina releului, potențiometrul de 5,1 kΩ și rezistența de 200Ω și conectați-l la ambele capete ale sursei de alimentare de 20 V DC.
Înainte de a măsura, mai întâi reglați potențiometrul la valoarea maximă a rezistenței, apoi porniți comutatorul de alimentare CC și reglați încet potențiometrul pentru a reduce valoarea rezistenței. Când releul produce doar o acțiune de tragere, valoarea curentă afișată de multimetru este curentul de tragere.
3. Măsurați curentul de eliberare
După măsurarea curentului de tragere în pasul anterior, circuitul rămâne neschimbat și continuă să măsoare curentul de eliberare. În timpul măsurării, reglați încet potențiometrul pentru a crește valoarea rezistenței atunci când releul este în starea de tragere. Când releul doar eliberează acțiunea, valoarea curentă afișată de multimetru este curentul de eliberare al releului.
4. Măsurați rezistența de contact a contactelor
Utilizați bariera electrică de 200Ω a multimetrului pentru a măsura valoarea rezistenței dintre cele două contacte închise, arătând de obicei câteva zecimi de ohmi, așa cum se arată în Figura 4.97. Dacă afișajul arată simbolul de depășire „1”, înseamnă că cele două contacte testate sunt deconectate.
Dacă soneria este utilizată pentru detectare, multimetrul nu ar trebui să afișeze doar valoarea rezistenței dintre cele două contacte închise, ci și să emite un bip în același timp. Dacă multimetrul afișează simbolul de preaplin „1”, soneria nu se aude, indicând că nu există nicio legătură între cele două contacte testate.
