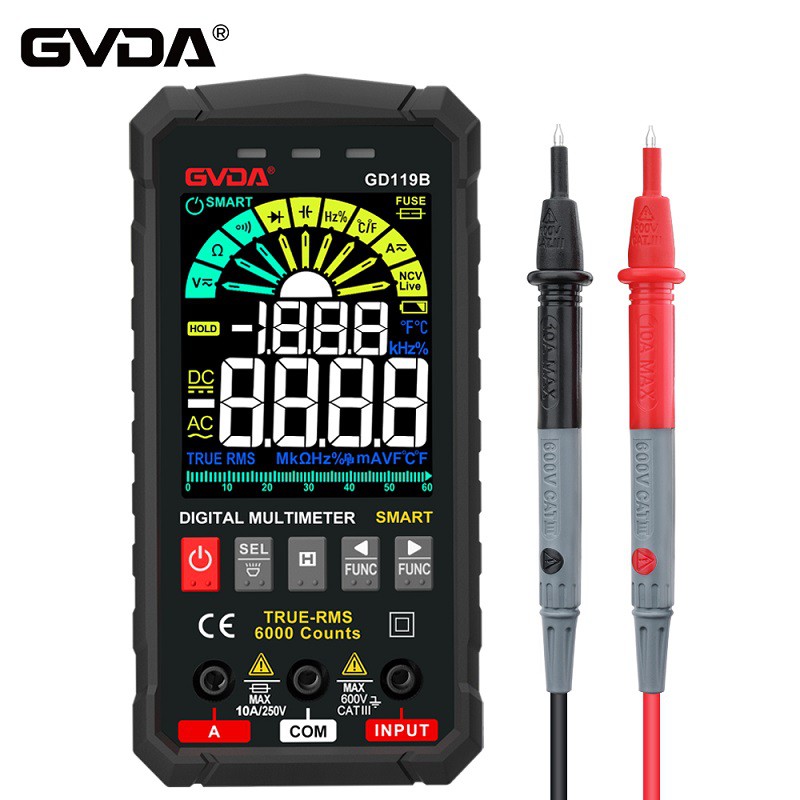

Cum se măsoară scurgerea circuitului cu un multimetru?
Strict vorbind, ar trebui folosit un megometru pentru a măsura dacă circuitul de rezistență de izolație a liniei are scurgeri. Megometrul este echivalent cu un generator de 1000v sau 500v. Curentul de scurgere trece prin rezistorul de eșantionare din interiorul megometrului și produce o indicație a tensiunii de eșantionare asupra rezistenței. În circumstanțe normale, o tensiune stabilă mai mare de 0,3 megaohmi este considerată calificată.
Bateria din interiorul multimetrului este de 9v până la 15v, iar setarea rezistenței poate determina doar scurtcircuitul, ceea ce este o judecată aproximativă.
De fapt, dacă observați cu atenție firele rupte și bănuiți că există o problemă cu orice fire rupte, puteți deschide cu atenție cutiile de fire. Dacă există o problemă în interiorul cutiei, trageți și atingeți pentru a vedea dacă siguranța de scurgere funcționează. Dacă este o țeavă de fier și există apă, stratul izolator al firelor din țeavă nu este bun. Determinați locația și schimbați firele.
1. Măsurarea opririi: Opriți toate aparatele electrice, utilizați setarea RX10K a multimetrului, un cablu de testare este conectat la firul sub tensiune, iar celălalt cablu de testare este conectat la pământ (sau la robinet). Rezistența ar trebui să fie infinită, altfel vor exista scurgeri.
2. Măsurare în timp real: Folosiți un multimetru la intervalul de tensiune de 250V AC pentru a măsura carcasa metalică a aparatului electric care este suspectat de scurgere. Conectați un cablu de testare la carcasă și celălalt la masă (sau la robinet). Când indicatorul arată că tensiunea este mai mare de 30-50 volți, înlocuiți-l. Folosiți AC 50 volți. Dacă se confirmă că sursa de alimentare este mai mare de 30 de volți, este o scurgere, iar dacă este mai mică de 30 de volți, este normal. Apoi schimbați firele de alimentare zero și fierbinte și măsurați-l din nou pentru a confirma.
3. Măsurarea scurgerilor între firul sub tensiune și firul neutru (sau firul sub tensiune și firul sub tensiune): Opriți și deconectați toate aparatele electrice și măsurați rezistența dintre firul sub tensiune și firul neutru. Ar trebui să fie infinit, altfel este o scurgere. Precizia metodei de mai sus pentru depanare este de 99,9%, ceea ce este convenabil, rapid și practic. Cu toate acestea, contorul special de megaohmi trebuie utilizat numai în timpul lucrărilor de inginerie, iar utilizarea lui este ineficientă în timpul întreținerii. Este folosit doar atunci când măsurarea multimetrului este confirmată a fi bună, dar linia are într-adevăr scurgeri. Megger, dar scurgerea nu poate fi măsurată de multimetru
Motivele scurgerii circuitelor de iluminat sunt: în primul rând, izolarea firelor sau a echipamentelor electrice este deteriorată de forțele externe; în al doilea rând, funcționarea pe termen lung a circuitului duce la îmbătrânirea și deteriorarea izolației; în al treilea rând, circuitul este invadat de umezeală sau contaminat, rezultând o izolație slabă.
Pentru a repara defecțiunile de scurgere, mai întâi determinați dacă există într-adevăr scurgeri. Puteți utiliza setarea R×10k a unui multimetru indicator pentru a măsura rezistența de izolație a circuitului de măsurare sau puteți plasa multimetrul digital în setarea curentului AC (echivalent cu un ampermetru în acest moment), conectați-l în serie la comutatorul principal , porniți toate comutatoarele și scoateți toate sarcinile (Include becul). Dacă există curent, înseamnă că există scurgeri. După ce ați confirmat că circuitul are scurgeri, puteți continua verificarea conform următorilor pași.
(1) Determinați dacă există scurgeri între linia de fază și linia neutră, scurgeri între linia de fază și pământ sau ambele. Metoda este de a tăia linia neutră. Dacă indicația ampermetrului nu se modifică, înseamnă că există o scurgere între linia de fază și pământ; dacă indicația ampermetrului este zero, înseamnă că există o scurgere între linia de fază și linia neutră; dacă indicația ampermetrului devine mai mică, dar nu este zero, înseamnă că există o scurgere între linia de fază și linia zero. Există scurgeri între fire, fire de fază și pământ.
(2) Determinați intervalul de scurgere. Scoateți siguranța șunt sau deschideți întrerupătorul. Dacă indicația ampermetrului nu se schimbă, înseamnă o scurgere în magistrală; dacă indicația ampermetrului este zero, înseamnă o scurgere în șunt; dacă indicația ampermetrului devine mai mică, dar nu este zero, înseamnă o scurgere în magistrală sau șunt. Toate au scurgeri.
(3) Găsiți punctul de scurgere. După inspecția de mai sus, opriți pe rând comutatoarele lămpilor de pe linie. Când un anumit comutator este oprit, indicația ampermetrului revine la zero, ceea ce înseamnă că linia de ramură are scurgeri; dacă devine mai mic, înseamnă că pe lângă scurgerea acestei ramificații, există scurgeri în altă parte; Dacă indicația ampermetrului rămâne neschimbată după ce toate comutatoarele de lumini sunt oprite, înseamnă că există o scurgere în această secțiune a liniei de trunchi. Prin restrângerea accidentului, la rândul său, puteți verifica în continuare dacă există scurgeri la îmbinările acestei secțiuni a liniei și unde firele trec prin perete. După găsirea punctului de scurgere, defecțiunea de scurgere ar trebui eliminată la timp.
