Cum detectează un multimetru dacă encoderul este bun sau rău?

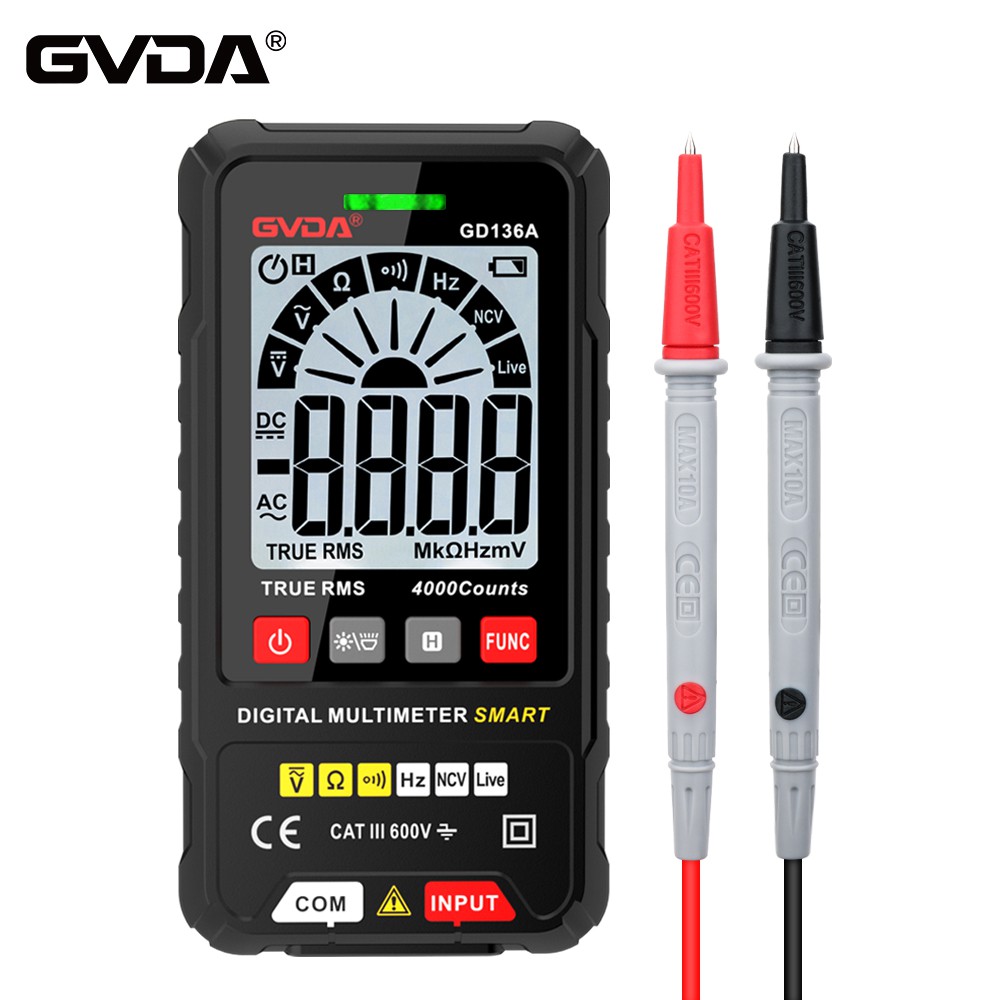

(1) Înainte de a utiliza multimetrul, trebuie efectuată mai întâi „reglarea mecanică a zero”, adică atunci când nu se măsoară electricitate, indicatorul multimetrului indică poziția de tensiune zero sau curent zero.
(2) Când utilizați multimetrul, nu atingeți partea metalică a cablului de testare cu mâinile. Acest lucru poate asigura măsurarea precisă, pe de o parte, și siguranța personală, pe de altă parte.
(3) Când măsurați o anumită cantitate de electricitate, nu puteți schimba vitezele în timp ce măsurați, mai ales când măsurați tensiune înaltă sau curent mare, ar trebui să acordați mai multă atenție. În caz contrar, multimetrul va fi deteriorat. Dacă trebuie să schimbați vitezele, trebuie să deconectați mai întâi cablurile de testare și apoi să măsurați după schimbarea vitezelor.
(4) Când utilizați multimetrul, acesta trebuie să fie amplasat orizontal pentru a evita erorile. În același timp, trebuie acordată atenție și evitării influenței câmpurilor magnetice externe asupra multimetrului.
(5) După utilizarea multimetrului, comutatorul de transfer trebuie plasat în intervalul maxim de tensiune AC. Dacă nu este folosită o perioadă lungă de timp, bateria din interiorul multimetrului trebuie scoasă și pentru a preveni corodarea altor componente ale contorului.
Cum să utilizați un multimetru pentru a verifica dacă encoderul este bun sau rău
Există un encoder rotativ incremental HTL de 24 V. Conectați cele șase fire ale sale de 24V, 0V, A, A-, B, B- la portul X23 al CU310. Nu poate funcționa normal după pornire. Multimetrul a măsurat tensiunea terminalului de alimentare ca fiind de 2.0 V., l-a demontat și a măsurat din nou și a constatat că tensiunea de ieșire a CU310 este de 24V. Bănuind că encoderul este defect, am conectat encoderul 4 la doar 24V. Tensiunea măsurată la 0 este A=0V, A-=24V, B=24V, B{-=0V. Codificatorul este normal? Producătorul codificatorului a spus că valoarea normală ar trebui să fie în jur de 15V? Acest lucru este valabil pentru mai multe dintre aceleași codificatoare.
Un multimetru nu poate verifica cu exactitate dacă encoderul este complet normal. Un multimetru poate detecta pur și simplu dacă encoderul incremental este bun sau rău:
Porniți codificatorul incremental și măsurați tensiunea de ieșire A/B/Z. Dacă nu există tensiune de ieșire, partea de alimentare este deteriorată sau cipul principal este deteriorat. Dacă există o anumită fază, rotiți încet arborele codificatorului. Faza A/B ar trebui să fie tensiunea alternativă. De la nivel înalt la tensiune joasă, probabilitatea este 1/2, iar Z este un nivel ridicat o dată într-un cerc. Tensiunea de nivel înalt este în general cu 2 V mai mică decât tensiunea de intrare sau mai mare. Dacă o anumită fază nu apare niciodată la un nivel înalt sau dacă nivelul de ieșire este foarte scăzut, atunci faza este deteriorată.
Dacă această metodă de detectare este bună, atunci priviți osciloscopul pentru a vedea dacă forma de undă a fost distorsionată și dacă lipsesc impulsuri, apoi verificați din nou.
