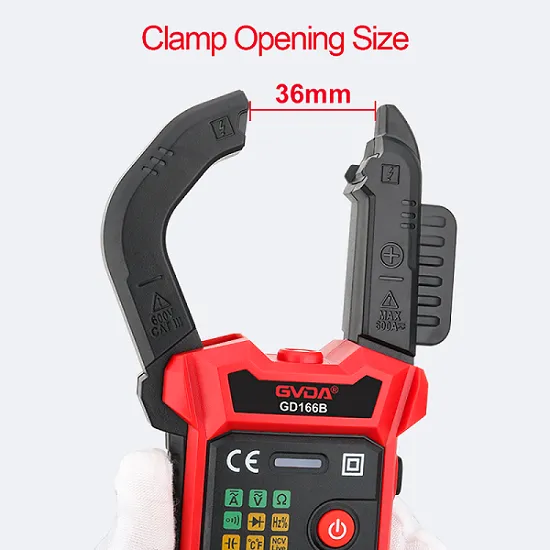

Tabel cu cleme - Metode și pași pentru evaluarea circuitelor scurte și deschise
Verificați conexiunile circuitelor
În primul rând, trebuie să verificăm starea conexiunii circuitului. Dacă firele din circuit sunt slăbite sau deconectate, poate cauza un circuit întrerupt în circuit. Putem verifica conexiunea cablajului circuitului, în special ștecherele, prizele, întrerupătoarele etc. din circuit. Dacă se găsește orice slăbire sau deteriorare, acesta poate fi reparat sau înlocuit.
Folosind un voltmetru și un ampermetru
Utilizarea voltmetrului și ampermetrului este un instrument comun pentru diagnosticarea defecțiunilor circuitului. Măsurând valorile tensiunii și curentului din circuit, putem obține câteva informații cheie pentru a ajuta la determinarea scurtcircuitelor și a circuitelor deschise. În primul rând, trebuie să conectăm corect ampermetrul și voltmetrul la circuit și să facem setările corespunzătoare. Apoi, putem măsura tensiunea și curentul fiecărui nod unul câte unul.
Judecare scurtcircuit
Dacă în circuit este măsurată o valoare anormal de mare a curentului și valoarea tensiunii este mai mică decât valoarea așteptată, este probabil să fi apărut o defecțiune de scurtcircuit. În acest caz, curentul ocolește calea prin care trebuia inițial să o treacă, rezultând o creștere a curentului și o scădere a tensiunii. Pentru a confirma în continuare locația scurtcircuitului, se pot face următorii pași:
Metoda de inspecție segmentată: Împărțiți circuitul în mai multe secțiuni și verificați cablajul și componentele fiecărei secțiuni una câte una pentru a determina locația specifică a scurtcircuitului.
Metoda de încălzire prin scurtcircuit: detectarea atingerii este efectuată în locul în care poate apărea un scurtcircuit. Dacă există căldură evidentă, este un candidat pentru locația de scurtcircuit.
Localizator de scurtcircuit: Utilizați un localizator profesional de scurtcircuit sau un dispozitiv de cuplare cu inductanță reciprocă pentru a localiza scurtcircuite în liniile de alimentare sau circuite defecte.
Judecarea circuitului deschis
Dacă în circuit este măsurată o valoare a curentului foarte mică sau aproape de zero, iar valoarea tensiunii este mai mică decât valoarea așteptată, este probabil să fi apărut o defecțiune a circuitului deschis. În acest caz, curentul nu poate curge prin calea sa inițială, rezultând aproape nicio modificare a curentului. Pentru a confirma în continuare locația întreruptorului, se pot lua următorii pași:
Metoda de inspecție segmentată: Împărțiți circuitul în mai multe secțiuni și verificați cablajul și componentele fiecărei secțiuni una câte una pentru a determina locația specifică care a cauzat întreruperea curentului.
Utilizarea unui tester de continuitate: Utilizați un tester de continuitate pentru a verifica dacă cablurile și componentele din circuit sunt conducătoare, pentru a determina locația circuitului deschis.
Metoda de înlocuire a componentelor: Înlocuiți fiecare componentă a circuitului una câte una și observați dacă funcționarea normală a circuitului poate fi restabilită. Dacă circuitul revine la normal după înlocuirea unei anumite componente, indică faptul că componenta înlocuită poate fi cauza circuitului întrerupt.
