Clampmetru cum se măsoară curentul? Analiza principiului de măsurare a curentului clampmetru
Clemă ampermetru este denumită clemă ampermetru. Partea de lucru a clemei constă în principal dintr-un ampermetru electromagnetic și un transformator de curent prin centru. Prin miezul transformatorului de curent de tip inimă făcut din deschideri mobile, și într-o clemă, deci numele clemă ampermetru. Nu este necesar să se deconecteze circuitul poate fi măsurat direct circuitul AC curent instrumente portabile, întreținere electrică în utilizarea de foarte convenabil, utilizat pe scară largă. Clampmetru poate fi în cazul măsurării curentului neîntrerupt, este specializat în măsurarea instrumentului electrician curent AC, desigur, acum există produse noi care pot testa valoarea curentului AC și DC.
Clampmetrul este de fapt un transformator de curent, firul blocat este echivalent cu bobina primară a transformatorului, atunci când există curent în fir, va produce flux magnetic în miezul mesei, iar apoi în tabel este bobina secundară a curentul indus, curentul este egal cu bobina primară a curentului (adică, curentul din fir) înmulțit cu numărul de spire ale bobinei primare (este de fapt un fir, deci este o tură) împărțit la numărul de spire ale bobinei secundare și apoi, în conformitate cu această relație, poate fi utilizată pentru a măsura valoarea curentă a AC și DC. , iar apoi pe baza acestei relații, curentul din primar (adică, firul) poate fi convertit.
Clampmetru cum se măsoară curentul
În cazul utilizării ampermetrului cu clemă, ar trebui să citiți cu atenție manualul, pentru a clarifica ampermetrul cu dublă utilizare AC sau DC, pentru a alege dispozitivul de măsurare potrivit.
Și în clemă de măsurare ar trebui să fie estimată înainte de dimensiunea curentului măsurat și apoi să decidă ce interval. Dacă nu puteți estima, puteți utiliza mai întâi treapta de gamă maximă și apoi adecvată pentru mai mici, pentru a citi cu precizie. Nu se poate folosi un dispozitiv de curent mic pentru a măsura curentul mare, pentru a preveni deteriorarea instrumentului.
Etape de măsurare a curentului cu clemă:
(1) Înainte de măsurarea liniei de măsurat, datele clemei trebuie puse la zero pentru a preveni erorile în măsurătorile ulterioare.
(2) După determinarea tensiunii liniei de măsurat, selectați intervalul corespunzător.

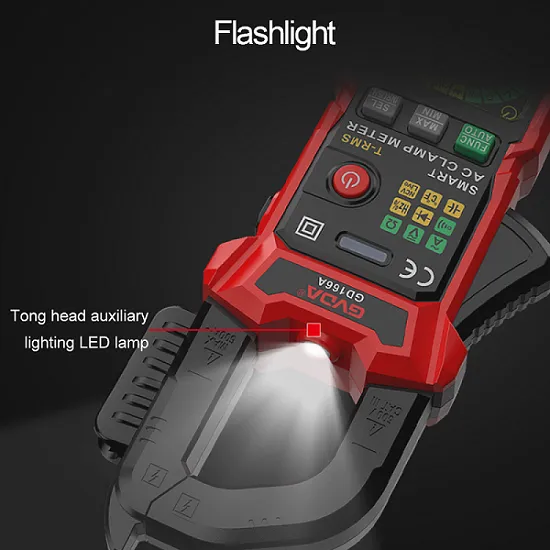

(3) Apăsați cheia de pe partea laterală a clemei pentru a deschide fălcile, plasați linia de măsurat în centrul fălcilor și închideți fălcile.
(4) Deduceți datele.
(5) Măsurarea este completă și reglați butonul de reglare a intervalului la intervalul maxim, pentru a preveni următoarea utilizare a supracurentului accidental.
