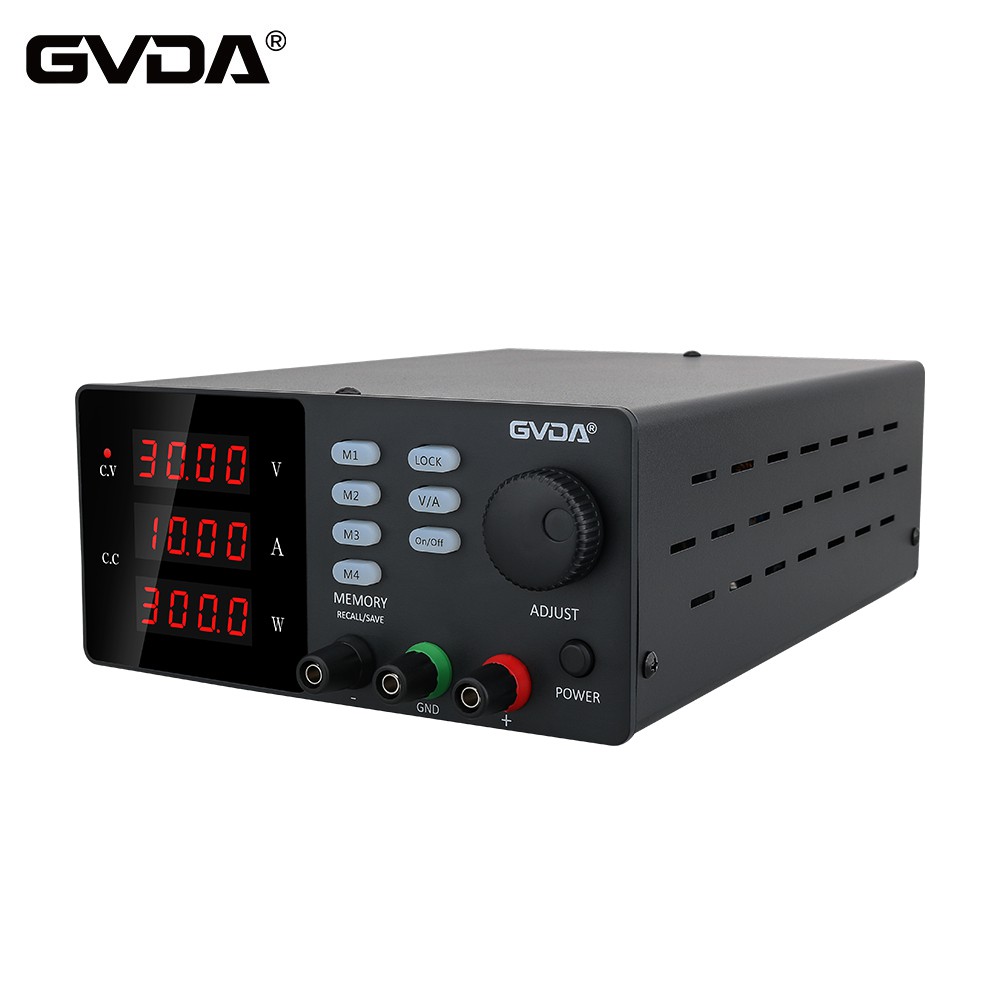

Care este diferența dintre sursa de alimentare comutată și sursa de alimentare obișnuită?
Sursa de alimentare obișnuită este în general o sursă de alimentare liniară. Alimentarea liniară se referă la sursa de alimentare în care tubul de reglare funcționează într-o stare liniară. În comutarea sursei de alimentare, este diferit. Tubul de comutare (în sursa de comutare, numim în general tubul de comutare al tubului de reglare) funcționează în două stări: rezistență on-low; Rezistența în afara este foarte mare.
Sursa de alimentare comutată este un tip relativ nou de sursă de alimentare. Are avantajele unei eficiențe ridicate, a greutății ușoare, a creșterii și a coborârii și a puterii mari de ieșire. Cu toate acestea, deoarece circuitul funcționează în starea de comutare, zgomotul este relativ mare. Să vorbim pe scurt despre principiul de funcționare al sursei de alimentare cu comutare buck prin figura următoare. După cum se arată în figură, circuitul constă dintr-un comutator K (de fapt o triodă sau un tranzistor cu efect de câmp), o diodă cu roată liberă D, un inductor de stocare a energiei L, un condensator de filtru C etc. Când comutatorul este închis, puterea sursa furnizează putere sarcinii prin comutatorul K și inductorul L și stochează o parte din energia electrică în inductorul L și condensatorul C.. Datorită auto-inductanței inductanței L, curentul crește lent după ce comutatorul este pornit, adică ieșirea nu poate atinge imediat tensiunea de alimentare. După o anumită perioadă de timp, comutatorul este oprit, iar curentul din circuit va rămâne neschimbat, adică va continua să curgă de la stânga la dreapta, datorită auto-inductanței inductorului L (poate fi crezut că curentul din inductor are inerție). Acest curent trece prin sarcină, se întoarce de la sol, curge către anodul diodei de roată liberă D, trece prin dioda D și revine la capătul stâng al inductorului L, formând astfel o buclă. Prin controlul timpului de închidere și deschidere a comutatorului (și anume modularea lățimii impulsului PWM), tensiunea de ieșire poate fi controlată. Dacă timpul de pornire-oprire este controlat prin detectarea tensiunii de ieșire pentru a menține tensiunea de ieșire neschimbată, scopul stabilizării tensiunii este realizat.
Sursa de alimentare comună și sursa de alimentare comutată au același tub de reglare a tensiunii, care utilizează principiul feedback-ului pentru a stabiliza tensiunea. Diferența este că sursa de comutare folosește tubul de comutare pentru a regla, iar sursa de alimentare obișnuită folosește, în general, regiunea de amplificare liniară a triodei pentru ajustare.
Comparativ vorbind, sursa de alimentare cu comutare are un consum redus de energie, o gamă largă de aplicații pentru tensiunea AC și un coeficient bun de ondulare al ieșirii DC, dar dezavantajul ei este interferența pulsului de comutare.
Principiul principal de funcționare al sursei de alimentare cu comutare obișnuită pe jumătate de punte este acela că tuburile de comutare ale podului superior și ale punții inferioare (VMOS când frecvența este mare) sunt pornite pe rând. În primul rând, curentul curge prin tubul de comutare al punții superioare, iar funcția de stocare a bobinei inductorului este utilizată pentru a concentra energia electrică în bobină. În cele din urmă, tubul de comutare al podului superior este oprit, iar tubul de comutare al podului inferior este pornit. Bobina inductorului și condensatorul furnizează continuu putere spre exterior. Apoi opriți tubul comutatorului de punte inferior și apoi porniți puntea de sus pentru a lăsa curentul să intre și așa mai departe. Deoarece cele două tuburi comutatoare trebuie pornite și oprite pe rând, se numește sursă de alimentare comutată.
Sursa de alimentare liniară este diferită. Deoarece nu există întrerupător care să intervină, conducta de alimentare cu apă a fost descărcată apă. Dacă este prea mult, se va scurge. Aceasta este ceea ce vedem adesea. Tuburile de reglare ale unor surse de alimentare liniare au o putere calorică mare, iar toată energia electrică inepuizabilă este transformată în energie termică. Din acest punct de vedere, eficiența de conversie a sursei de alimentare liniare este foarte scăzută, iar atunci când căldura este mare, durata de viață a componentelor este obligată să scadă, ceea ce va afecta efectul de utilizare finală.
