Care este structura unui ampermetru cu clemă?
Clampmetrul este de obicei folosit ca un ampermetru de curent alternativ, există un cap de clemă pe cap, atunci când se măsoară curentul, clema metrului nu trebuie să fie conectat la circuitul care urmează să fie măsurat, doar cablul de alimentare (doar unul) prin fălcile, puteți efectua direct măsurarea curentului.

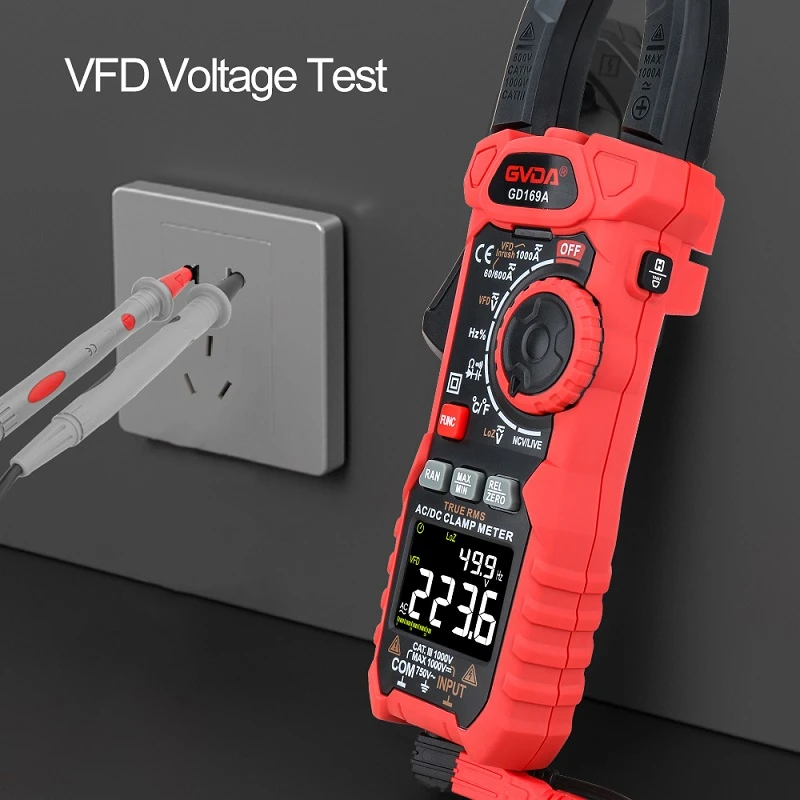

Este compus în principal din cap de clemă, declanșare a capului de clemă, buton de menținere, butonul de funcție, afișaj LCD, mufă pentru stilou și pixuri roșii și negre. Capul de clemă este folosit pentru a prinde firul pentru a măsura curentul, iar pixurile roșii și negre sunt folosite în principal pentru a conecta clema pentru a măsurarezistenţăși tensiune.
Capul de clemă este folosit în principal pentru a fixa firul măsurat atunci când se măsoară curentul AC, folosind principiul transformatorului de curent pentru a detecta curentul firului.
Declanșatorul capului de clemă este folosit în principal pentru a deschide și închide capul de clemă, când este apăsat capul de clemă este deschis, când este eliberat, capul de clemă este închis.
Butonul de menținere este folosit în principal pentru a păstra datele măsurate atunci când sunt detectateelectroniccircuite, pentru a facilita citirea datelor înregistrate.
Butonul de funcție este în principal pentru caracteristicile clemei multifuncționale, pentru diferite teste pentru a seta intervalul corespunzător.
Afișajul LCD este utilizat în principal pentru afișarea datelor de testare, a unității de date, a selectării intervalului și alteleinformație.
Mufa stiloului contorului este utilizată în principal pentru conectarea mufei de plumb a stiloului contorului și a accesoriilor de testare a izolației. Pixul roșu este conectat la mufa VΩ, iar stiloul negru este conectat la borna de împământare.
Clampă AC ampermetru este în esență printr-un transformator de curent și un sistem de redresor instrumente este compus din sârmă măsurată care transportă curent este echivalent cu înfășurarea originală a transformatorului de curent, în miezul transformatorului de curent este partea secundară a înfășurării, partea secundară a înfășurării și instrumentația sistemului redresor conectate. Conform transformatorului de curent original, înfășurarea inversă între anumite modificări de proporționalitate, instrumentația sistemului redresor va putea afișa valoarea curentă a liniei măsurate.
Contorul de clemă AC și DC este un instrument electromagnetic, plasat în fălcile firului care transportă curent măsurat ca bobină de excitare, flux magnetic în miez pentru a forma un circuit, mecanismul de măsurare electromagnetică este situat în mijlocul crestăturii miezului, prin acţiunea câmpului magnetic şi a devierii, pentru a obţine citiri. Deoarece deviația sa nu este afectată de curentul de măsurare, poate măsura curenți AC și DC.
