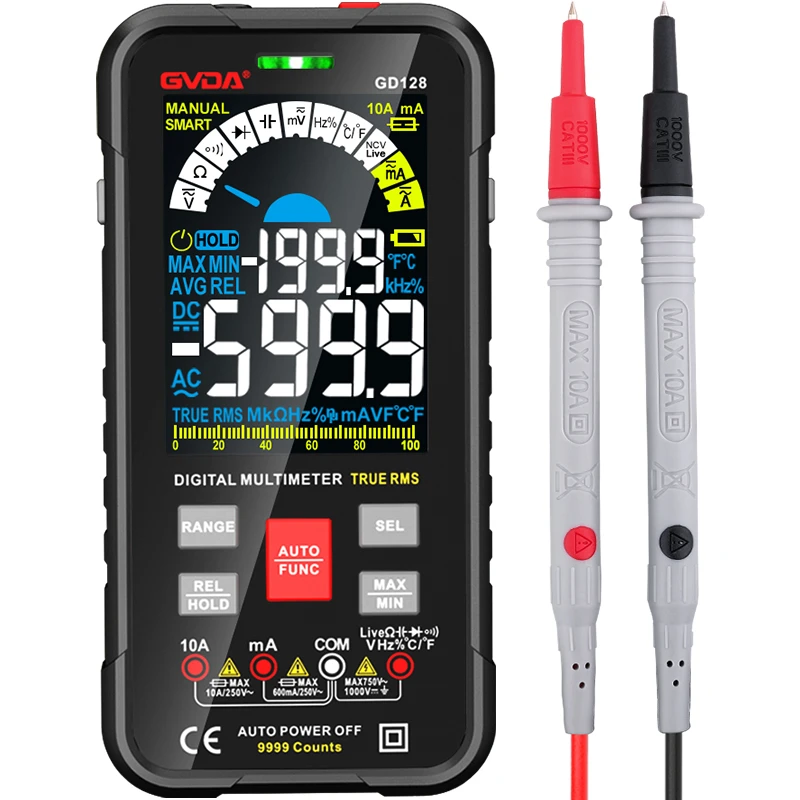

Structura internă a multimetrului este împărțită în principiu în trei părți: capul contorului, circuitul de măsurare și comutatorul de schimbare.
(1) Antet
Capul contorului este de obicei un microampermetru de curent continuu, iar principiul său de funcționare poate fi rezumat astfel: „Punctul de vedere de deviere al indicatorului capului contorului este proporțional cu curentul care curge prin capul contorului”. Funcția principală a multimetrului depinde în principal de funcția capului. Sensibilitatea capului contorului se referă la valoarea curentului continuu care curge prin capul contorului atunci când indicatorul capului contorului este deviat la scară maximă. Cu cât valoarea este mai mică, cu atât sensibilitatea capului contorului este mai mare. Cu cât rezistența internă este mai mare la măsurarea tensiunii, cu atât este mai bună funcționarea acesteia.
Contorul poate fi conectat la diferite circuite de măsurare pentru a măsura o varietate de energie electrică. Prin schimbarea comutatorului, capul contorului și circuitul de măsurare pot fi formate într-un multimetru.
(2) Linie de măsurare
Circuitul de măsurare al multimetrului este un circuit folosit pentru a converti diferite valori măsurate în curenți continui fini, potriviti pentru măsurarea de către capul contorului. Este format din rezistențe, componente semiconductoare și baterii.
Circuitul de măsurare al multimetrului este partea de bază a multimetrului, care este compus din mai multe circuite de măsurare, cum ar fi un voltmetru DC cu intervale multiple, un ampermetru DC cu intervale multiple, un ohmmetru cu intervale multiple și un voltmetru AC cu intervale multiple. . Poate converti diverse game măsurate (cum ar fi curent, tensiune, rezistență etc.) și diferite intervale într-o anumită cantitate de DC fin printr-o serie de procese (cum ar fi redresarea, șuntul, diviziunea tensiunii etc.). Curentul este alimentat în contorul pentru măsurare.
(3) Schimbați comutatorul
Efectul schimbării comutatorului este de a selecta diverse linii de măsurare și de a finaliza selecția tipurilor și intervalelor de măsurare. Comutatoarele sunt marcate cu diferite trepte și trepte de viteză.
