Care este diferența dintre un multimetru analog și un multimetru digital?
Un multimetru este un instrument de măsurare electric utilizat pentru a măsura parametrii electrici, cum ar fi tensiunea, curentul, rezistența etc. Nu toate multimetrele sunt create la fel, iar diferitele multimetre variază în funcție de dimensiune, precizie, acuratețe și parametri de măsurare. Multimetrele sunt folosite în principal de electricieni, studenți la inginerie și pasionați pentru a depana echipamentele și circuitele electrice. Există două tipuri principale de multimetre, și anume multimetre analogice și multimetre digitale.
Multimetru analogic
Multimetrele analogice sunt cel mai vechi tip de multimetru. Are un ac care se rotește de-a lungul scalei, dar este greu de citit. Avantajul este că este ieftin și sensibil. Multimetrele analogice sunt mai sensibile decât multimetrele digitale și pot detecta chiar și mici modificări ale citirilor.
Multimetrele analogice sunt realizate dintr-o bobină de sârmă plasată între doi magneți permanenți, cu un ac plasat deasupra bobinei. Când curentul trece prin bobină, acesta creează un câmp magnetic care interacționează cu câmpul magnetic al magnetului permanent, determinându-l să se rotească. Pe măsură ce bobina se rotește, indicatorul se mișcă de-a lungul scalei. Unghiul de rotație al bobinei depinde de cantitatea de curent care trece prin bobină. Prin urmare, un multimetru analogic este numit și galvanometru, care are o rezistență foarte mică și, prin urmare, este mai sensibil decât un multimetru digital. Dar aveți grijă să evitați deformarea la scară completă (FSD). Când curentul depășește intervalul de deviere a bobinei, începe să ardă bobina, provocând deteriorarea instrumentului.
multimetru digital

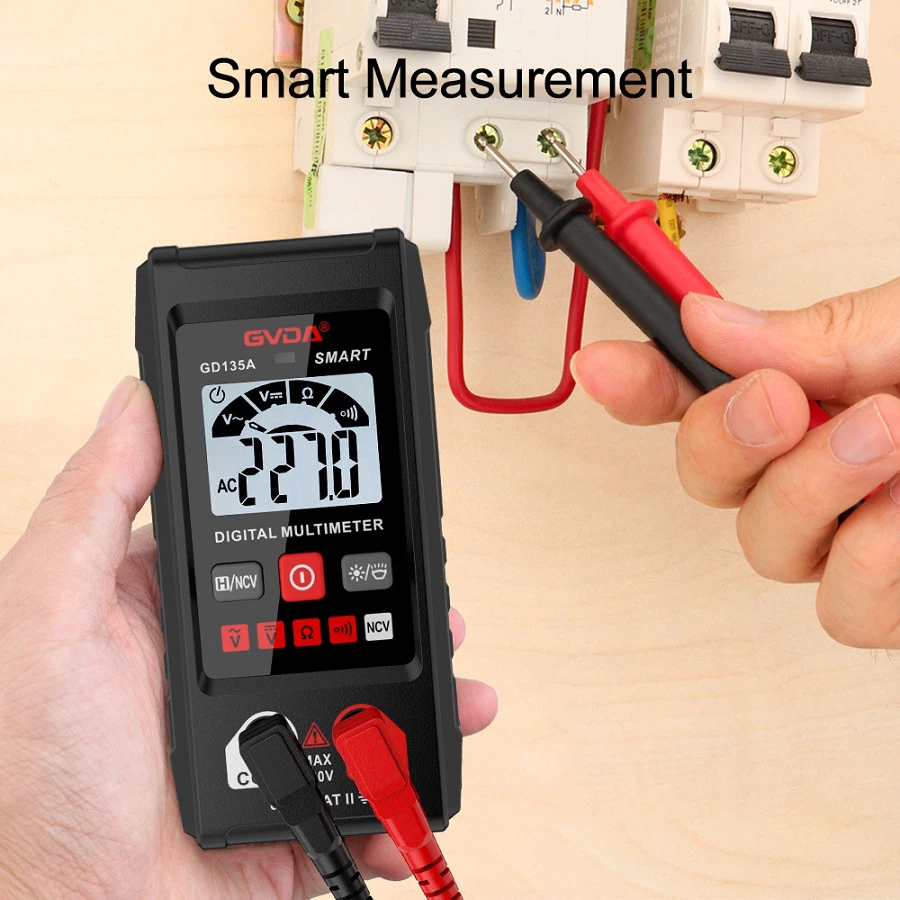

Un multimetru digital se referă la un instrument care poate măsura diferiți parametri și îi poate afișa pe un ecran LCD. Spre deosebire de multimetrele analogice, multimetrele digitale afișează calcule numerice, făcând rezultatele măsurătorilor mai ușor de citit. Dar reversul acestui avantaj este că multimetrele analogice afișează citiri fără calcule și, prin urmare, au timpi de răspuns rapid.
Un multimetru digital are un LCD, un cadran rotativ și porturi multiple. Cadranul conține un circuit intern conectat printr-un cerc de inele concentrice. Butoanele de cadran sunt folosite pentru a activa circuite pentru a face măsurători specifice. Un multimetru digital are un microprocesor încorporat pentru a calcula citirile. Cu toate acestea, tensiunea sau curentul de intrare este în formă analogică. Prin urmare, este inclus un ADC (convertor analog-digital) pentru a converti citirile și a le afișa pe ecranul LCD. Spre deosebire de scara indicatorului de pe un multimetru analog, ecranul LCD face măsurătorile ușor de citit. În plus, multimetrele digitale au protecție la suprasarcină atunci când măsurătorile ies din interval.
