Tipuri de contoare de iluminare Calibrarea contoarelor de iluminare

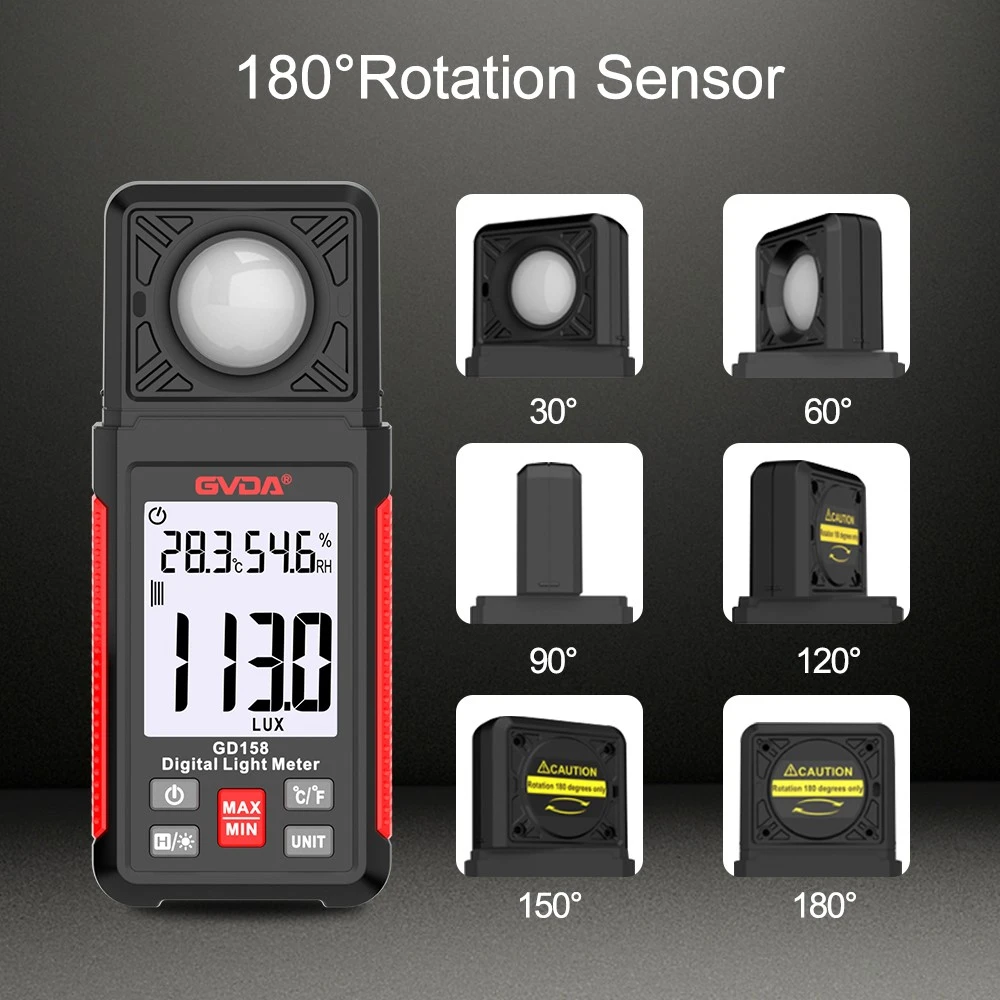

Contorul de iluminare (sau luxmetrul) este un instrument specializat pentru măsurarea luminozității și luminozității. Este măsurarea intensității luminii (iluminanța) este gradul de iluminare al unui obiect, adică raportul dintre fluxul luminos primit de suprafața obiectului și zona iluminată. Contorul de iluminare este de obicei compus dintr-o celulă fotocelulă cu seleniu sau fotocelulă cu siliciu și un microampermetru.
Tipuri de contoare de iluminare
1. Contor de iluminare vizuală: incomod de utilizat, de înaltă precizie, rar folosit.
2. Contor de iluminare fotoelectrică: contor de iluminare a celulei fotoelectrice cu seleniu utilizat în mod obișnuit și contor de iluminare a celulei fotoelectrice din silicon.
Compoziția și utilizarea cerințelor pentru contorul de iluminare cu celule foto:
1. Compoziție: microampermetru, buton schimbător, reglare la zero, terminal, fotocelule, filtru de corecție V (λ) și alte componente.
Contor de iluminare utilizat în mod obișnuit cu seleniu (Se) sau cu siliciu (Si), cunoscut și sub denumirea de luxmetru.
2. Cerințe de utilizare:
① aplicarea fotocelulelor de liniaritate bună a fotocelulelor cu seleniu (Se) sau fotocelulelor cu siliciu (Si); orele lungi de lucru pot menține în continuare o bună stabilitate și o sensibilitate ridicată; E mare atunci când alegerea fotocelulelor de înaltă rezistență, sensibilitatea sa este scăzută și liniaritate bună, de lumina strălucitoare nu este ușor deteriorată.
② Filtre de corecție V (λ) plătite în interior, potrivite pentru iluminare cu sursă de lumină cu temperatură de culoare diferită, eroare mică.
③ fotocelula înainte de a adăuga un compensator de unghi cosinus (sticlă opală sau plastic alb), deoarece unghiul de incident este mare, fotocelula se abate de la regula cosinusului.
④ Contorul de iluminare ar trebui să funcționeze la temperatura camerei sau aproape de temperatura camerei (deplasarea celulei foto odată cu schimbarea și modificarea temperaturii).
Calibrarea contorului de iluminare
Principiul calibrării:
Faceți Ls fotocelula de iradiere perpendiculară → E=I / r2, modificarea r poate fi obținută sub iluminare diferită a valorii curentului luminos, prin relația corespunzătoare dintre E și i va fi convertită la scara de iluminare a scalei curente.
Metoda de calibrare:
Utilizarea lămpii standard de intensitate luminoasă, în imediata apropiere a distanței de lucru a sursei de lumină punctuală, modifică fotocelula și distanța standard l a lămpii, înregistrată sub distanța citirilor ampermetrului, prin legea inversă a pătratului distanței E {{ 0}} I / r2 calcul al iluminării luminii E, care poate fi obținut dintr-o serie de iluminare diferită a valorii curentului luminos i, pentru curba fotocurentului i și iluminarea curbei E, adică pentru iluminarea calibrării curba de la această iluminare poate fi făcută să formeze Curba de calibrare a iluminometrului poate fi împărțită în grade, care este calibrarea iluminometrului.
Factori care afectează curba de calibrare:
Înlocuirea fotocelulelor și a ampermetrului trebuie recalibrată; utilizarea contorului de iluminare pentru o perioadă de timp ar trebui să fie recalibrată. Contorul de iluminare de înaltă precizie poate fi utilizat pentru a verifica intensitatea luminii lampii standard; extinderea intervalului de calibrare contorului de iluminare poate schimba distanța r, puteți alege, de asemenea, un lămpi standard diferite, alegerea unui interval mic al ampermetrului.
