Problema suprimarii pulsurilor la comutarea surselor de alimentare
Sursele de alimentare comutatoare pot fi utilizate separat ca dispozitiv electronic, dar de cele mai multe ori sunt folosite ca componentă împreună cu fiecare dispozitiv electronic. Prin urmare, comutarea sursei de alimentare are particularitatea ei. Performanța EMC a sursei de comutare este legată de utilizarea normală a fiecărui echipament electronic. Din acest motiv, performanța EMC a unui dispozitiv electronic depinde mai întâi de performanța EMC a sursei de alimentare comutatoare.

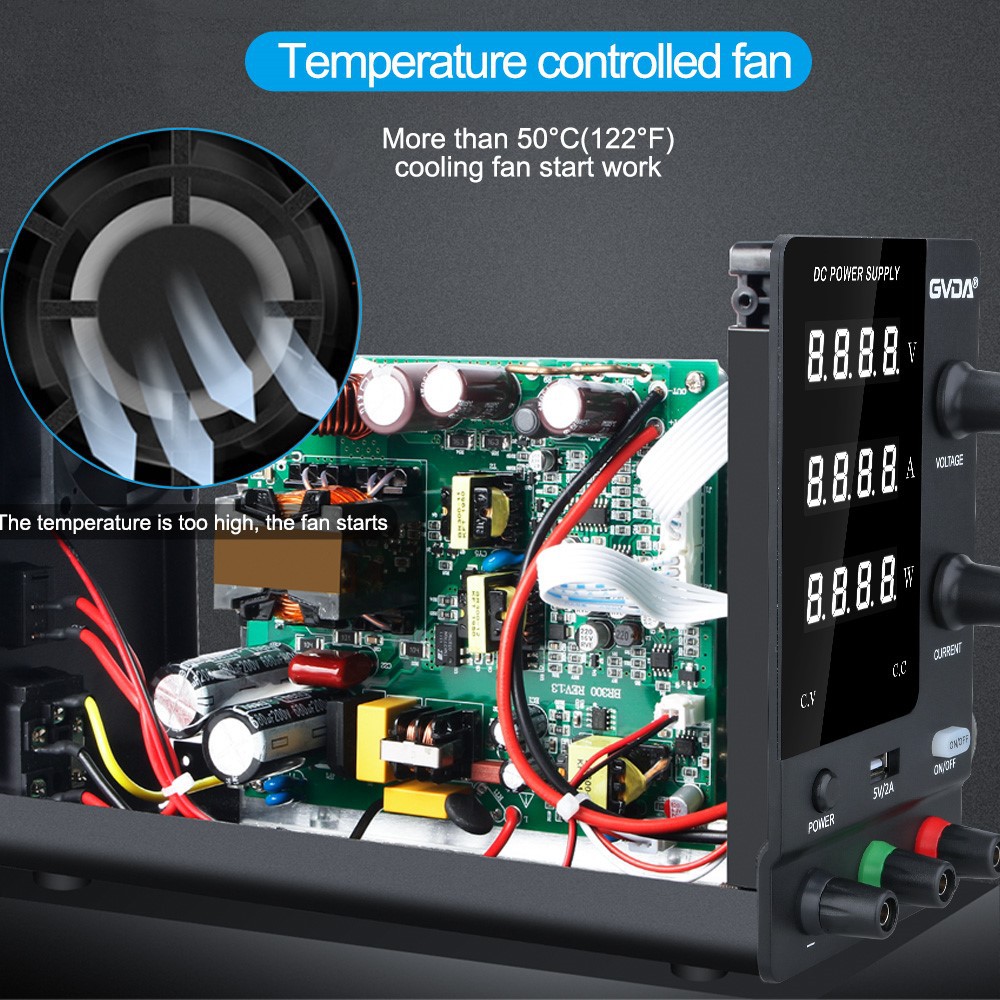

① Problema suprimarii pulsurilor la comutarea surselor de alimentare
În ceea ce privește comutarea surselor de alimentare, în afară de filtrele de intrare ale surselor de comutare, comutarea
Linia de alimentare în sine are un efect de suprimare foarte scăzut asupra interferenței grupului de impulsuri. Motivul principal este că esența interferenței grupului de impulsuri este interferența în modul comun de înaltă frecvență, iar condensatorii de filtru din linia de alimentare cu comutație sunt setați pentru a suprima interferența în modul diferențial de frecvență joasă. Condensatorul electrolitic are un efect de suprimare insuficient asupra ondulației sursei de comutare în sine, ca să nu mai vorbim de efectul de suprimare asupra interferenței grupului de impulsuri cu componente armonice de peste 60MHz, prin urmare, atunci când se observă forma de undă a grupului de impulsuri a capetelor de intrare și ieșire ale comutării sursă de alimentare cu un osciloscop, nu există un efect evident de atenuare a interferenței.
Având în vedere că interferența grupului de impulsuri este o interferență de mod comun.
În ceea ce privește comutarea surselor de alimentare, utilizarea filtrelor de intrare este o măsură importantă pentru a suprima interferența grupului de impulsuri primite prin comutarea surselor de alimentare.
În al doilea rând, proiectarea transformatoarelor de înaltă frecvență în circuitele de alimentare cu comutare, în special utilizarea măsurilor de ecranare, are un anumit efect inhibitor asupra interferenței grupului de impulsuri.
În plus, capacitatea jumperului dintre circuitul primar și circuitul secundar al sursei de alimentare cu comutație poate oferi o cale pentru interferența în modul comun de la circuitul primar la circuitul secundar pentru a reveni la circuitul primar.
De asemenea, are un anumit efect inhibitor asupra interferenței grupului de puls.
În cele din urmă, adăugarea unui circuit de filtru în mod comun (inductor de mod comun și condensator în mod comun) la capătul de ieșire al sursei de alimentare cu comutație poate juca, de asemenea, un anumit rol în suprimarea interferenței grupului de impulsuri.
În plus, circuitul de alimentare cu comutație în sine are un efect inhibitor mic asupra interferenței grupului de impulsuri, dar dacă structura circuitului sursei de alimentare cu comutație este slabă, poate exacerba și mai mult pătrunderea interferenței grupului de impulsuri în sursa de alimentare cu comutație. În special, esența interferenței grupului de impulsuri este combinația dintre interferența condusă și radiată. Chiar dacă utilizarea filtrelor de intrare suprimă componentele interferenței conduse, interferența radiată care există în jurul liniei de transmisie încă există. Poate pătrunde în continuare în * * aspectul sursei de alimentare cu comutație (dispunerea circuitului primar sau secundar al sursei de alimentare cu comutație este prea deschisă, formând o „antenă buclă mare”) pentru a induce componentele radiației în interferența grupului de impulsuri, aceasta la rândul său afectează performanța anti-interferență a întregului dispozitiv.
② În ceea ce privește problema de suprimare a grupului de impulsuri a comutării surselor de alimentare, trebuie luate măsuri de precauție în testul grupului de impulsuri a surselor de alimentare ale echipamentelor
Atunci când efectuăm teste anti-interferență cu grup de impulsuri pe partea de putere a dispozitivelor electronice, suntem cu siguranță
Ar trebui să se acorde atenție performanței anti-interferențe a sursei de alimentare a echipamentului, dar nu trebuie să uităm faptul că interferența grupului de impulsuri este în esență o combinație de interferență condusă și radiată. Prin urmare, atunci când se iau măsuri suficiente asupra sursei de alimentare și testul încă nu este trecut, ar trebui să luăm în considerare dacă interferențele pot pătrunde în echipament prin alte mijloace.
