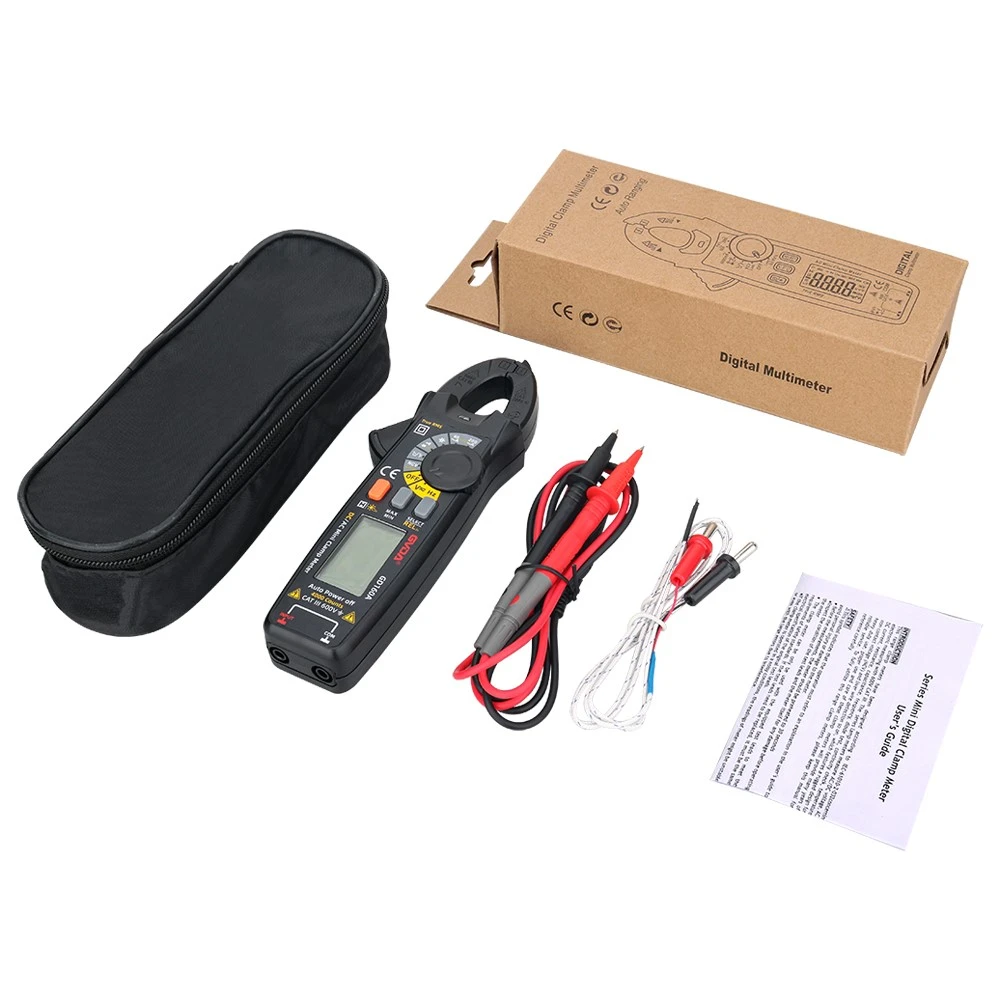

Structura și principiul unui ampermetru cu clemă bazat pe transformator
O clemă de măsură este compusă în esență dintr-un transformator de curent, o cheie cu clemă și un instrument de forță reactivă a sistemului magneto electric de rectificare.
Principiul de lucru al unui contor de tip clemă este același cu cel al unui transformator. Bobina primară este un fir care trece printr-un miez de fier de tip clemă, echivalent cu bobina primară a unui 1-transformator de rotație, care este un transformator de creștere. Bobina secundară și ammetrul utilizat pentru măsurare formează un circuit secundar. Când un curent alternativ trece printr-un fir, această bobină este cea care generează un câmp magnetic alternativ, provocând un curent indus în circuitul secundar. Raportul dintre curentul curent și curentul primar este invers proporțional cu numărul de rotații în bobinele primare și secundare. Ammetrul de tip clemă este utilizat pentru a măsura curenții mari. Dacă curentul nu este suficient de mare, firul primar poate fi trecut prin ampermetrul de tip clemă prin creșterea numărului de spire, iar curentul măsurat poate fi împărțit la numărul de spire.
Înfășurarea secundară a transformatorului de curent de tip trecere al ampermetrului cu clemă este înfășurată în jurul miezului de fier și conectată la ampermetrul AC, iar înfășurarea sa primară este firul măsurat care trece prin centrul transformatorului. Butonul este de fapt un comutator de selecție a gamei, iar funcția cheii este de a deschide și închide partea mobilă a miezului transformatorului de tip prin, astfel încât să prindă firul măsurat.
Când măsurați curentul, apăsați cheia, deschideți clema și plasați firul care transportă curentul măsurat în mijlocul transformatorului de curent de tip trecere. Când un curent alternativ trece prin firul măsurat, fluxul magnetic al curentului alternativ induce un curent în înfășurarea secundară a transformatorului. Acest curent trece prin bobina ampermetrului electromagnetic, determinând deviația indicatorului și indicând valoarea curentului măsurat pe scara cadranului.
După introducerea firului testat în fereastră prin butonul miez de fier, este important să vă asigurați că cele două laturi ale clemei sunt bine aliniate și nu permiteți ca alte obiecte să fie în mijloc;
Intervalul mic al clemei este de 5A, iar eroarea de afișare va fi mai mare la măsurarea curenților mici. Acest lucru poate fi măsurat prin înfășurarea firului alimentat în jurul unei cleme de măsură pentru câteva spire, iar citirea obținută este împărțită la numărul de spire pentru a obține rezultatul dorit.
