Specificații de siguranță pentru cleme de măsură
(1) Trebuie purtate mănuși la utilizare și, dacă este necesar, trebuie asigurat un tutore.
(2) Curentul de pe firul gol nu poate fi măsurat.
(3) Când este necesar să schimbați vitezele pentru măsurare, mai întâi retrageți firul din falcă și apoi fixați firul pentru măsurare după schimbarea vitezelor.
(4) Acordați atenție distanței electrice de siguranță pentru a evita scurtcircuitul între faze și scurtcircuitul relativ la masă.

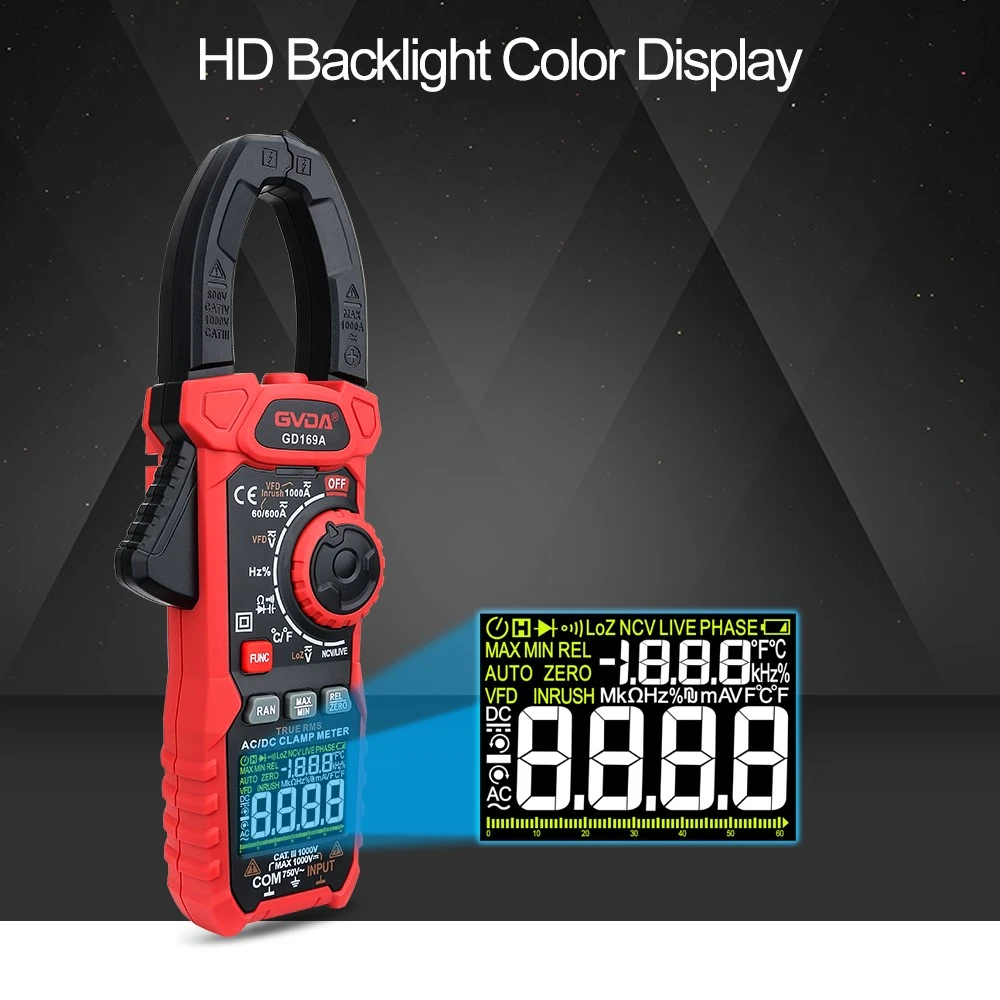

Cum măsoară curentul o clemă de măsură? Cum se utilizează ampermetrul cu clemă
1. În primul rând, selectați corect nivelul de tensiune al ampermetrului cu clemă, verificați dacă aspectul izolației este bun, dacă este deteriorat, dacă indicatorul se balansează flexibil, dacă falca este ruginită etc. Estimați curentul nominal în funcție de puterea motorului pentru a selecta intervalul contorului.
2. Înainte de a utiliza clema ampermetrului, ar trebui să citiți cu atenție instrucțiunile pentru a afla dacă este vorba despre o clemă de măsurare dublă AC sau AC-DC.
3. Datorită preciziei scăzute a clemei ampermetrului în sine, următoarea metodă poate fi utilizată la măsurarea curenților mici: mai întâi înfășurați firul circuitului testat de mai multe ori, apoi puneți-l în falca clemeimetrului pentru măsurare. În acest moment, valoarea curentă indicată de clemă nu este valoarea reală măsurată. Curentul real ar trebui să fie citirea clemeimetrului împărțit la numărul de spire ale firului.
4. Fălcile clemei trebuie să fie închise etanș în timpul măsurării. Dacă există vreun zgomot după închidere, puteți deschide fălcile și îl puteți repeta din nou. Dacă zgomotul încă nu poate fi eliminat, ar trebui să verificați dacă suprafețele de îmbinare de pe circuitul magnetic sunt netede și curate. Ștergeți.
5. Clampmetrul poate măsura doar curentul unui fir de fază la un moment dat, iar firul de testat trebuie plasat în centrul ferestrei de clemă, iar firele cu mai multe faze nu pot fi prinse în fereastră pentru măsurare.
6. Tensiunea circuitului testat nu poate depăși valoarea marcată pe clemă, altfel poate provoca cu ușurință un accident de împământare sau poate provoca un pericol de electrocutare.
7. Măsurați curentul de lucru al motorului asincron de tip cușcă în funcțiune. În funcție de mărimea curentului, acesta poate fi verificat pentru a determina dacă motorul funcționează normal, astfel încât să se asigure funcționarea în siguranță a motorului și să prelungească durata de viață a acestuia.
8. La măsurare, se poate măsura o dată pentru fiecare fază sau o dată pentru trei faze. În acest moment, numărul de pe contor ar trebui să fie zero (deoarece suma fazorilor curentului trifazat este zero). Când există două fire de fază în falcă, contorul ar trebui să fie zero. Valoarea afișată pe ecran este valoarea curentă a fazei a treia. Măsurând curentul fiecărei faze, se poate aprecia dacă motorul este supraîncărcat (curentul măsurat depășește valoarea curentului nominal). Dacă există o problemă cu tensiunea de alimentare, adică dacă dezechilibrul de curent trifazat depășește limita de 10 la sută.
