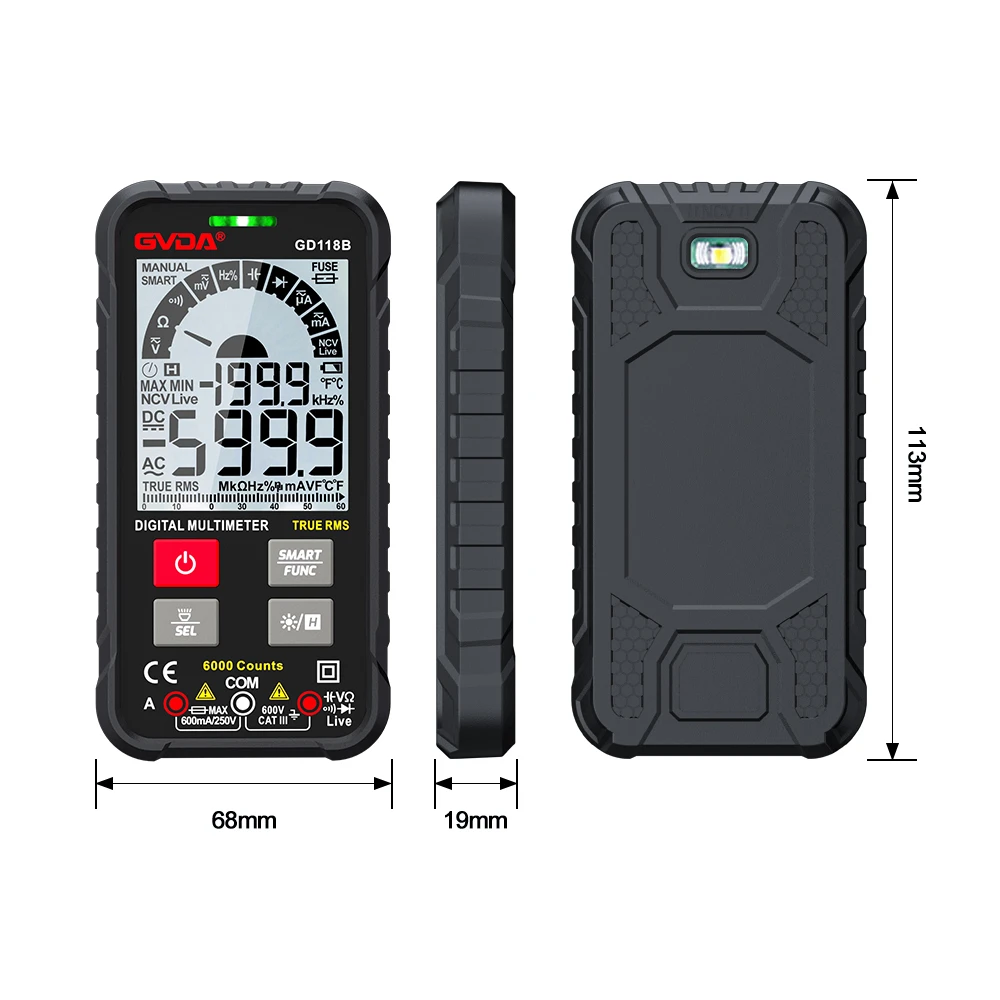

Principiul realizării multimetrului automat cu interval
1. Structura multimetrului (Tip 500)
Multimetrul este compus din trei părți principale: capul contorului, circuitul de măsurare și comutatorul.
(1) Cap contor: Este un ampermetru DC magnetoelectric de înaltă sensibilitate. Principalii indicatori de performanță ai multimetrului depind practic de performanța capului contorului. Sensibilitatea capului contorului se referă la valoarea curentului continuu care curge prin capul contorului atunci când indicatorul capului contorului este deviat la scară maximă. Cu cât valoarea este mai mică, cu atât sensibilitatea capului contorului este mai mare. Cu cât rezistența internă este mai mare la măsurarea tensiunii, cu atât performanța acesteia este mai bună. Există patru linii de scară pe capul contorului, iar funcțiile lor sunt următoarele: prima linie (de sus în jos) este marcată cu R sau Ω, ceea ce indică valoarea rezistenței. Când comutatorul este în blocul de ohmi, citiți această linie de scară. A doua bară este marcată cu ∽ și VA, indicând valoarea AC, DC și DC. Când comutatorul de transfer se află în angrenajul AC, tensiune DC sau curent DC, iar intervalul se află într-o altă poziție decât AC 10V, citiți acest fir scară. A treia linie este marcată cu 10V, ceea ce indică valoarea tensiunii AC de 10V. Când comutatorul se află în intervalul de tensiune AC și DC și domeniul este la 10V AC, citiți această linie de scară. A patra bară, etichetată dB, indică nivelul audio.
(2) Linie de măsurare
Circuitul de măsurare este un circuit folosit pentru a converti diferite obiecte măsurate într-un curent continuu mic, potrivit pentru măsurarea contorului. Este format din rezistențe, componente semiconductoare și baterii.
Poate converti diferite obiecte măsurate (cum ar fi curent, tensiune, rezistență etc.) și diferite game într-o anumită cantitate de curent continuu mic printr-o serie de procesare (cum ar fi rectificarea, manevra, diviziunea tensiunii etc.) pentru măsurare. .
(3) Comutator de transfer
Funcția sa este de a selecta o varietate de linii de măsurare diferite pentru a îndeplini cerințele de măsurare ale diferitelor tipuri și intervale. În general, există două comutatoare de transfer, marcate cu trepte și intervale diferite.
2. semnificație simbol
(1)∽ înseamnă AC și DC
(2) V-2.5KV 4000Ω/V înseamnă că pentru tensiunea AC și blocul de tensiune DC 2.5KV, sensibilitatea este de 4000Ω/V
(3) A－V－Ω înseamnă că curentul, tensiunea și rezistența pot fi măsurate
(4) 45-65-1000Hz indică faptul că intervalul de frecvență de operare este sub 1000 Hz, iar intervalul standard de frecvență industrial este 45-65Hz
(5) 2000Ω/V DC înseamnă că sensibilitatea blocului DC este de 2000Ω/V
Simbolurile de pe clemă de măsurare și cadranul agitatorului sunt similare cu simbolurile de mai sus (altele nu pot fi scrise toate din cauza formatului incorect al simbolului „care indică tipul de rectificare a sistemului magnetoelectric cu instrument de forță de reacție mecanică” care indică câmp magnetic anti-extern cu trei niveluri „ indicând plasarea orizontală)))
3. Utilizarea multimetrului
(1) Familiarizat cu semnificația fiecărui simbol de pe cadran și cu funcția principală a fiecărui buton și comutator selector.
(2) Efectuați reglarea mecanică a zero.
(3) În funcție de tipul și dimensiunea de măsurat, selectați treapta și intervalul comutatorului și aflați linia de scară corespunzătoare.
(4) Selectați poziția mufei cablului de testare.
(5) Măsurarea tensiunii: Când măsurați tensiunea (sau curentul), alegeți un interval bun. Dacă utilizați un interval mic pentru a măsura o tensiune mare, va exista pericolul de ardere a contorului; dacă utilizați un interval mare pentru a măsura o tensiune mică, deviația indicatorului este prea mică. Imposibil de citit. Selectarea intervalului ar trebui să încerce să facă indicatorul să se devieze la aproximativ 2/3 din scara completă. Dacă nu cunoașteți în prealabil magnitudinea tensiunii măsurate, ar trebui să selectați mai întâi treapta de viteză cu cea mai înaltă gamă și apoi să reduceți treptat la intervalul corespunzător.
A. Măsurarea tensiunii AC: Puneți un comutator al multimetrului în intervalul de tensiune AC și DC, iar celălalt comutator în intervalul corespunzător de tensiune AC și conectați cele două stilouri ale multimetrului în paralel cu circuitul sau sarcina testată.
b Măsurarea tensiunii DC: Puneți un comutator al multimetrului pe intervalul de tensiune AC și DC, iar celălalt comutați pe intervalul corespunzător de tensiune DC și conectați cablul de testare " " (plumb de test roșu) la potențialul ridicat, " -" Conectați cablul de testare (filul de testare negru) la potențialul scăzut, adică lăsați curentul să intre din cablul de testare " " și să iasă din cablul de testare "-". Dacă cablurile de testare sunt inversate, indicatorul de pe capul contorului se va devia în direcția opusă și este ușor să îndoiți indicatorul.
(6) Măsurarea curentului: atunci când măsurați curentul de curent continuu, setați un comutator al multimetrului pe transmisia de curent CC, iar celălalt comutator la intervalul corespunzător de la 50uA la 500mA. Alegerea intervalului și metoda de citire a curentului este aceeași cu cea a tensiunii. La măsurare, circuitul trebuie deconectat mai întâi, apoi conectați multimetrul în serie la circuitul testat în funcție de direcția curentului de la " " la "-", adică curentul curge din cablul de test roșu și curge din cablul de testare negru. Dacă multimetrul este conectat în paralel cu sarcina din greșeală, rezistența internă a capului contorului este foarte mică, ceea ce va provoca un scurtcircuit și va arde contorul. Metoda sa de citire este următoarea:
Valoarea reală=valoarea indicată × interval/abatere completă
(7) Măsurarea rezistenței: Când măsurați rezistența cu un multimetru, trebuie urmate următoarele metode:
aSelectați unitatea de mărire adecvată. Linia de scară a blocului de ohmi al multimetrului este neuniformă, astfel încât selectarea blocului de mărire ar trebui să facă indicatorul să rămână pe partea mai subțire a liniei scalei și cu cât indicatorul este mai aproape de mijlocul scalei, cu atât este mai precis. citirea. În general, indicatorul ar trebui să fie între 1/3 ~ 2/3 din scară.
b ohm zero. Înainte de măsurarea rezistenței, cele două cabluri de testare trebuie scurtcircuitate și „butonul de reglare a zero (electric) ohm” trebuie ajustat în același timp, astfel încât indicatorul să indice doar poziția zero din partea dreaptă a ohmului. scară. Dacă indicatorul nu poate fi reglat în poziția zero, înseamnă că tensiunea bateriei este insuficientă sau există o problemă în interiorul contorului. Și de fiecare dată când angrenajul de mărire este schimbat, ajustarea zero ohm trebuie efectuată din nou pentru a asigura măsurarea precisă.
citirea c: citirea contorului înmulțită cu mărirea este valoarea rezistenței rezistenței măsurate.
