Selectarea sondei și utilizarea anemometrelor
I. Selectarea sondei pentru anemometre
De obicei, există trei metode de măsurare a vitezei vântului: sonda termică, sonda rotorului și Bittor. Cum putem alege instrumentul cel mai potrivit pentru utilizarea noastră atunci când măsurăm viteza vântului? Pentru ce aplicații sunt potrivite fiecare dintre aceste trei metode de măsurare?
În intervalul de măsurare a vitezei curgerii de la {{0}} la 100m/s, putem fi împărțiți în trei zone: viteză mică: de la 0 la 5m/s; viteză medie: 5 până la 40 m/s; viteză mare: 40 până la 100 m/s. Sonda termică a anemometrului este utilizată pentru măsurarea de la 0 la 5 m/s; sonda rotorului anemometrului are cel mai bun efect în măsurarea vitezei de curgere de la 5 la 40 m/s; iar utilizarea tubului Pitot poate fi folosită pentru a obține cele mai bune rezultate în intervalul de viteză mare.
1. Sondele termice oferă măsurători precise ale vitezei vântului în intervalul de la 0 la 30 m/s.
2. Sonda rotorului poate alege diametrul rotorului, diferite dimensiuni ale rotorului au aplicații diferite. Cum ar fi alegerea rotorului cu diametrul de 100 mm poate fi măsurată zona circulară cu diametrul de 100 mm din viteza medie a vântului. În plus, sonda rotorului poate fi atașată și de capac, pentru a obține efectul de măsurare a volumului de aer al ieșirilor mici.
3. Bitou este, în general, utilizat pentru a măsura viteza vântului a conductei, potrivit pentru viteza mare a vântului, în general, viteza vântului mai mică de 5 m / s nu este recomandat să utilizați Bitou.
Un criteriu suplimentar pentru selectarea corectă a sondelor anemometre este temperatura: de obicei senzorul termic al anemometrelor este utilizat la temperaturi de aproximativ -20~70˚C. Sondele obișnuite cu rotor sunt de asemenea utilizate la temperaturi de aproximativ -20~70˚C, dar sondele cu rotor pot fi special fabricate pentru a rezista la temperaturi de până la 350˚C. Tuburile Pitot au cea mai largă gamă de temperaturi și chiar și cele mai comune sonde pot rezista la temperaturi de până la 600˚C.
Principiul de funcționare al diferitelor anemometre
1. Sonde termice pentru anemometre
Sondele termice se bazează pe faptul că fluxul de aer cu șoc rece duce căldura din elementul termic cu ajutorul unui comutator de reglare care menține constantă temperatura, atunci curentul de reglare este proporțional cu debitul. Când se utilizează o sondă termică în debit turbulent, curenții de aer din toate direcțiile afectează simultan elementul termic, afectând astfel acuratețea rezultatelor măsurătorilor.
Când se măsoară în turbulență, senzorul de debit al anemometrului termic tinde să arate o valoare mai mare decât sonda de tip rotor. Fenomenul de mai sus poate fi observat în timpul măsurătorilor de conducte. În funcție de diferitele modele utilizate pentru a gestiona turbulența conductelor, acestea pot apărea chiar și la viteze mici. Prin urmare, procesul de măsurare a anemometrului trebuie efectuat într-o porțiune dreaptă a conductei. Punctul de pornire al secțiunii drepte trebuie să fie la cel puțin 10 x D (D=diametrul țevii în CM) distanță în fața punctului de măsurare; punctul final ar trebui să fie la cel puțin 4 x D în spatele punctului de măsurare. Secțiunea de fluid nu trebuie să fie obturată în niciun fel. (colțuri, surplome grele, obiecte etc.)
2. Sondă cu rotor a anemometrului

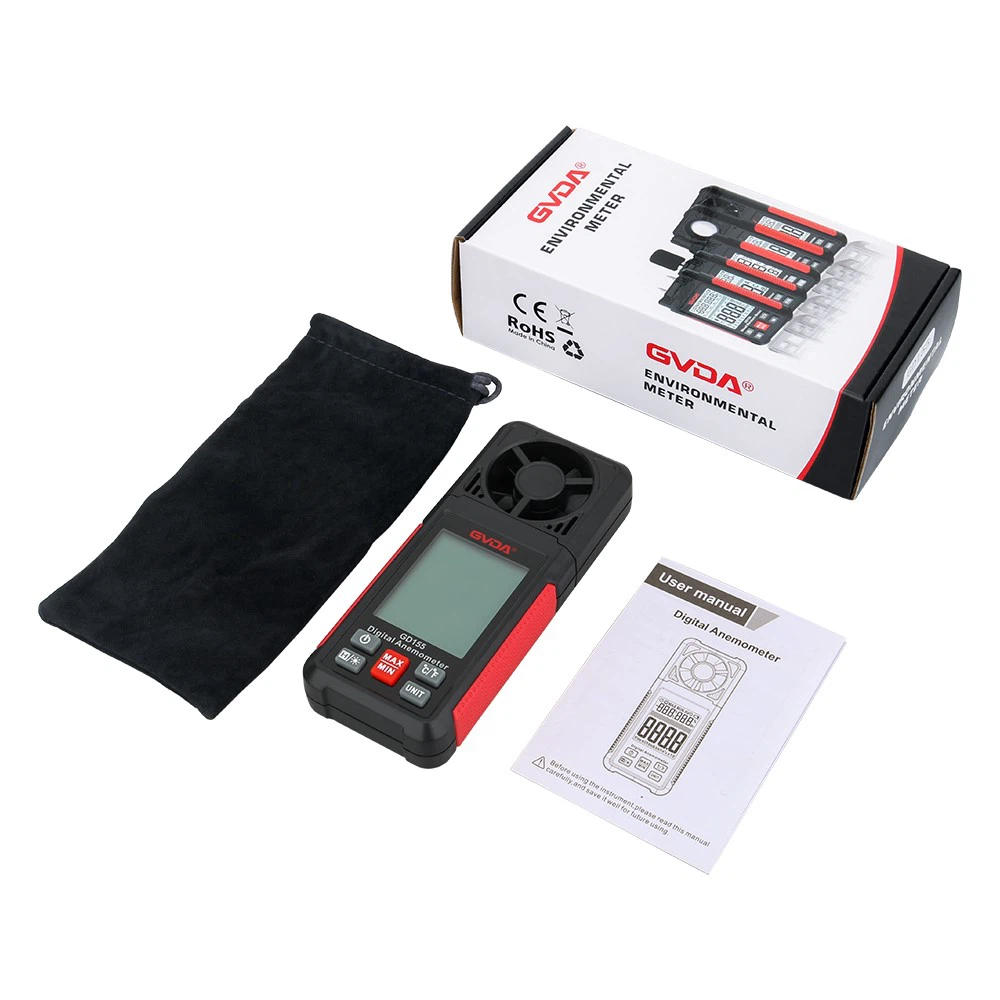

Principiul de funcționare al sondei rotorului anemometrului se bazează pe conversia rotației în semnale electrice, mai întâi printr-un inductor de proximitate, rotația rotorului „numărând” și generând o serie de impulsuri, apoi convertită și procesată de detector, poate obține valoarea vitezei de rotație. Sondele cu diametru mare (60mm, 100mm) ale anemometrelor sunt potrivite pentru măsurarea debitelor turbulente cu viteză mică sau medie (de exemplu, la ieșirea conductelor). Sondele cu diametru mic ale anemometrelor sunt mai potrivite pentru măsurarea fluxului de aer în conductele a căror secțiune transversală este de peste 100 de ori aria secțiunii transversale a sondei.
