Principiul modulului de reglare a tensiunii sursei de alimentare CC

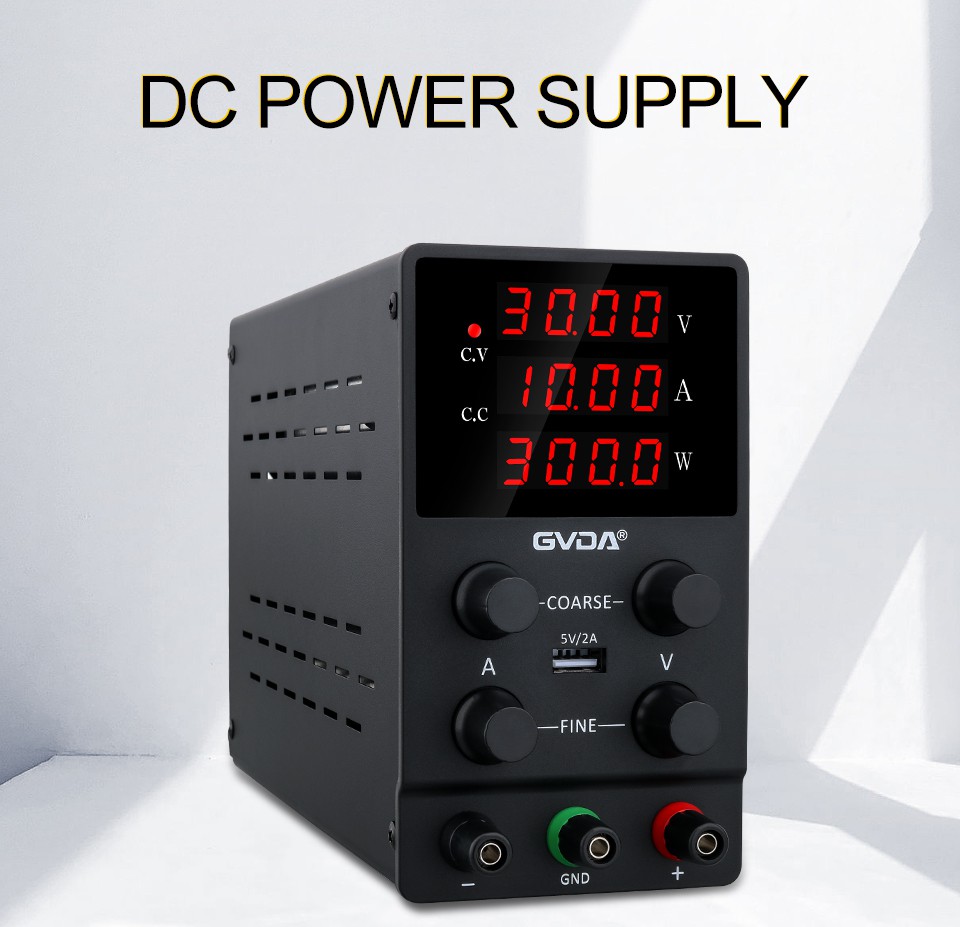

Sursa de curent continuu este un echipament indispensabil în industria de alimentare cu energie electrică, cum ar fi industria de alimentare cu comutație, este folosită pentru a testa gama de tensiune de ieșire a sursei de alimentare în comutație și pentru a confirma în cele din urmă specificațiile.
Sursa de alimentare CC joacă un rol esențial în clasificarea sursei de alimentare, deci care este principiul modulului de reglare a tensiunii sursei de alimentare CC?
În modulul de reglare a tensiunii de alimentare cu curent continuu, tubul de reglare este compus din tranzistoare cu efect de câmp pentru a obține un curent de ieșire ridicat. Deoarece designul necesită Iomax=5 A, Iomin=0 A, Pm=(Vimax-Vomin)Iomax=(30×5)=150 W, prin urmare , tubul de reglare din acest circuit poate alege TL431.
Compararea și amplificarea circuitului adoptă amplificatorul operațional OP07, CPU controlează tensiunea de ieșire prin DAC, iar apoi circuitul de eșantionare compus din R9, R10 și RP conduce eșantionarea tensiunii.
Circuitul de feedback negativ compus din FET, OP07, LM324 și circuitul de eșantionare poate realiza scopul de a regla tensiunea de ieșire (stabilizare).
