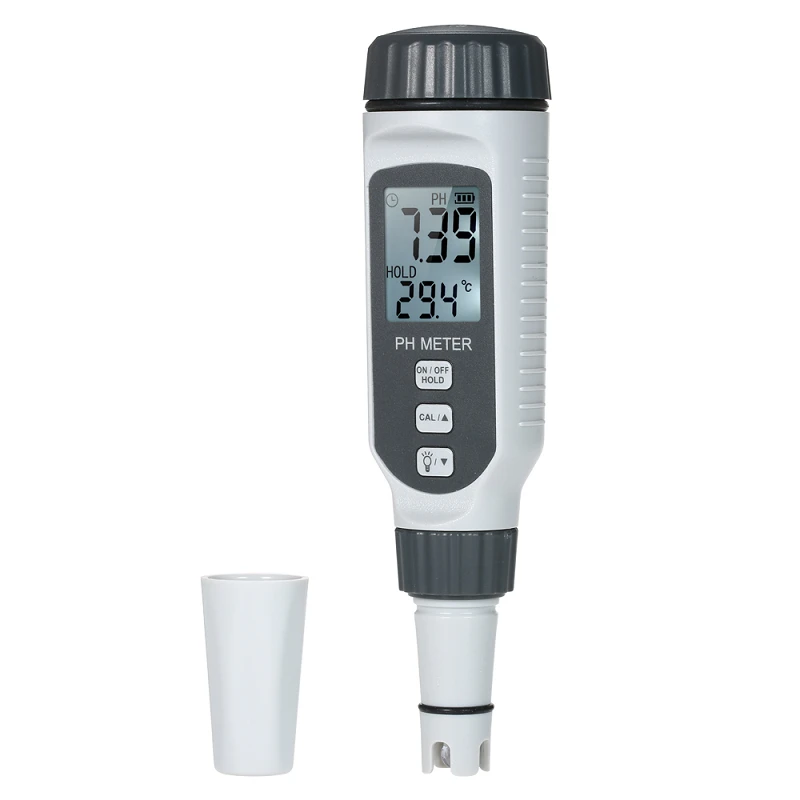

Structura electrodului compozit al pH-metrului
Un electrod care combină un electrod de sticlă de pH și un electrod de referință se numește electrod compozit de pH. Dacă carcasa este din plastic, se numește electrod compozit pH cu carcasă din plastic. Cei cu o carcasă de sticlă se numesc electrozi compoziți de pH din sticlă. Cel mai mare avantaj al electrozilor compoziți este că sunt combinați într-unul singur și sunt ușor de utilizat. Structura electrodului compozit de pH constă în principal dintr-un bec de electrod, o tijă suport de sticlă, un electrod de referință intern, o soluție de referință internă, o carcasă, un electrod de referință extern, o soluție de referință externă, o joncțiune lichidă, un capac de electrod, un cablu de electrod, o priză etc.
1. Bec electrod: Este suflat din sticla de litiu cu functie de hidrogen. Are formă sferică, cu o grosime a filmului de aproximativ 0.1~0.2mm și o valoare a rezistenței de 250 megaohmi (25 grade ).
2. Tub suport din sticla: Este un tub din sticla care sustine becul electrodului. Este realizat din sticla cu plumb cu o izolare electrica excelenta. Coeficientul său de expansiune ar trebui să fie în concordanță cu sticla becului electrodului.
3. Electrod de referință intern: Este un electrod de argint/clorură de argint. Funcția sa principală este de a extrage potențialul electrodului. Este necesar ca potențialul său să fie stabil și coeficientul său de temperatură să fie mic.
4. Soluție internă de referință: Soluția internă de referință cu un potențial zero de 7pH este o soluție mixtă de fosfat neutru și clorură de potasiu. Electrodul de sticlă și electrodul de referință formează o baterie pentru a stabili valoarea pH-ului potențialului zero, care depinde în principal de soluția de referință internă. Valoarea pH-ului și concentrația ionilor de clorură.
5. Carcasa din plastic pentru electrod: Carcasa din plastic pentru electrod este o carcasă care susține electrodul de sticlă și joncțiunea lichidă și deține soluția de referință externă. Este modelat din PPS.
6. Electrod de referință extern: Este un electrod de argint/clorură de argint. Funcția sa este de a furniza și menține un potențial de referință fix. Necesită potențial stabil, reproductibilitate bună și coeficient de temperatură mic.
7. Soluție externă de referință: electrolit în gel de clorură de potasiu 3,3 mol/L, care nu este ușor de pierdut și nu trebuie adăugat.
8. Joncțiunea lichidă cu miez de nisip: Joncțiunea lichidă este componenta de conectare care conectează soluția de referință externă și soluția măsurată și necesită o penetrare stabilă.
9. Sârmă cu electrod: Este un fir metalic ecranat cu zgomot redus. Miezul interior este conectat la electrodul de referință intern, iar stratul de ecranare este conectat la electrodul de referință extern.
