Măsurarea tensiunii/curentului/rezistenței: Introducere în utilizarea multimetrului digital
Un multimetru digital, așa cum sugerează și numele, funcționează în principal pe baza circuitelor digitale pentru a detecta și analiza semnale și apoi oferă afișaj LCD printr-un convertor analog-digital.

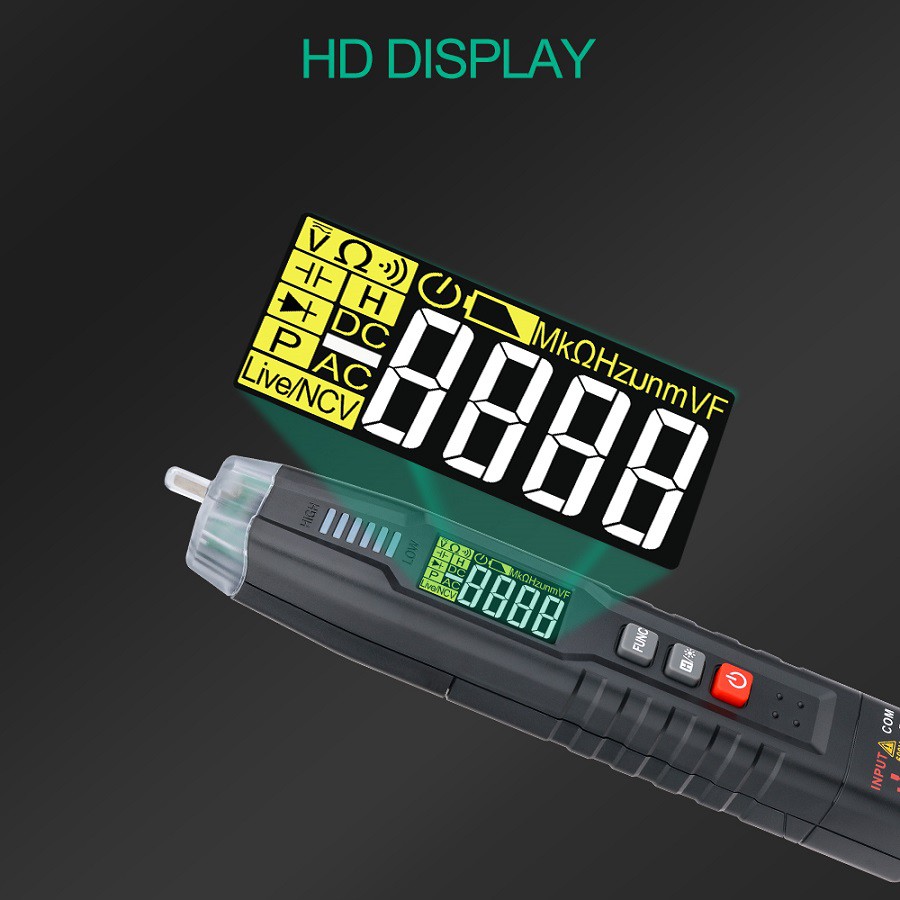

Deși un multimetru digital este un instrument de măsurare electronic complex, operarea corectă a acestuia conform instrucțiunilor, acordarea de atenție la precauțiile de rutină și menținerea unui mediu de funcționare bun va îmbunătăți și stabiliza foarte mult durata de viață și precizia instrumentului. Multimetrul digital folosește un afișaj cu cristale lichide ca dispozitiv de citire, care are caracteristicile unei precizii ridicate de măsurare și o utilizare sigură și fiabilă. Are o mare varietate de modele și este foarte ușor de măsurat.
Multimetrul digital are în principal funcții de măsurare comune, cum ar fi tensiunea DC, curentul DC, tensiunea AC, curentul AC, rezistența, testul de pornire/oprire a circuitului, testul diodelor etc. Odată cu dezvoltarea tehnologiei electronice, multimetrul are multe funcții de aplicație, cum ar fi stocarea datelor, transmiterea datelor, osciloscopul, etc. Unele dintre ele s-au dezvoltat în domenii de aplicare profesionale: contoare de putere pentru testarea puterii, teste de curent de scurgere, teste de rezistență de izolație, termometre cu infraroșu utilizate în industriile industriale și miniere, contoare de zgomot pentru teste de mediu, anemometre etc. Luând ca exemplu multimetrul digital obișnuit portabil UT58C de la Unitech, următoarele vor explica cunoștințele privind utilizarea unui multimetru. UT58C este un multimetru digital de 3 l/2-cifre, dar pe lângă funcțiile de testare a tensiunii, curentului și rezistenței, are și măsurarea capacității, frecvenței, diode, bip pornit/oprit, tranzistor hFE și măsurare a temperaturii. Afișajul său unic cu ecran mare și funcțiile de introducere a promptului aduc, de asemenea, multă comoditate utilizatorilor.
Măsurarea tensiunii AC și DC:
Puneți comutatorul de alimentare în poziția ON și reglați comutatorul de gamă la intervalul corespunzător în intervalul DCV (DC) sau ACV (AC), după cum este necesar. Introduceți sonda roșie în orificiul V/Ω și sonda neagră în orificiul COM. Apoi conectați cele două sonde la punctul măsurat, iar tensiunea punctului măsurat va fi afișată direct pe afișajul LCD. La măsurarea tensiunii de curgere a instrumentelor și contoarelor, trebuie utilizată o sondă neagră pentru a contacta capătul cu potențial scăzut al tensiunii măsurate (cum ar fi terminalul comun de masă sau carcasa generatorului de semnal), pentru a reduce erorile de măsurare.
Atenție: Dacă domeniul tensiunii măsurate este necunoscut, se recomandă să setați treapta de viteză la cea mai înaltă treaptă (1000V) și apoi să comutați la un interval mai potrivit pe baza citirii de pe ecran pentru a asigura acuratețea rezultatelor testului. Când utilizatorul selectează un interval pentru UT58C, ecranul de afișare vă va solicita cu poziția de intrare corespunzătoare a sondei care trebuie selectată (tensiunea AC/DC, rezistența și frecvența sunt testate folosind două terminale de intrare: „COM” și „Hz/ V/Ω").
Metoda de testare pentru tensiunea AC V și tensiunea DC V este aceeași.
Măsurarea curenților AC și DC:
Turn the range switch to the appropriate range within the DCA (direct current) or ACA (alternating current) range, insert the red probe into the A hole (≤ 200 mA) or 10 A hole (>200 mA), introduceți sonda neagră în orificiul COM și conectați multimetrul în serie cu două sonde în circuitul testat. Când se măsoară curentul continuu, un multimetru digital poate comuta sau afișa automat polaritatea.
După utilizarea multimetrului, cablul roșu trebuie scos din priza de curent și apoi introdus în priza de tensiune.
Atenție: Intervalul de curent al acestui contor sub 200mA este echipat cu un dispozitiv de siguranță, astfel încât dacă curentul măsurat depășește intervalul, poate provoca arderea siguranței. Îl puteți înlocui conform instrucțiunilor din manual. La testarea curenților care depășesc 200mA, este necesar să se convertească sonda în „A”.
Test de rezistență și sonerie pornit/oprit
Rezistența maximă a unui multimetru poate fi testată până la 20M Ω, iar metoda de conectare a sondei este aceeași cu cea a testului de tensiune; Multimetrul obișnuit nu acceptă testarea online. Dacă se testează un singur rezistor sau conductor, este necesar să se deconecteze rezistorul sau conductorul testat de la circuit; În plus, la ștergerea testului, este necesar ca testerul să întrerupă alimentarea cu energie a circuitului sau a conductorului testat, iar testarea în direct nu este permisă pentru a asigura acuratețea rezultatelor ștergerii și siguranța instrumentului. Acest lucru este specificat în mod specific în precauțiile pentru utilizarea instrumentului.
