Măsurarea condensatoarelor bune și rele și a curentului lor de scurgere cu un multimetru digital
Condensatorii au, în general, trei tipuri de defecțiuni: defecțiuni, curent de scurgere și modificarea valorii. Doriți să judecați echipamentul mașinii peste capacitatea de bine și de rău, cu un multimetru digital de măsurare poate judeca bine și rău. Următorul electrician prezintă metoda de măsurare a capacității și a curentului de scurgere cu multimetrul digital.
1, în funcție de capacitatea de a determina capacitatea de bine și de rău

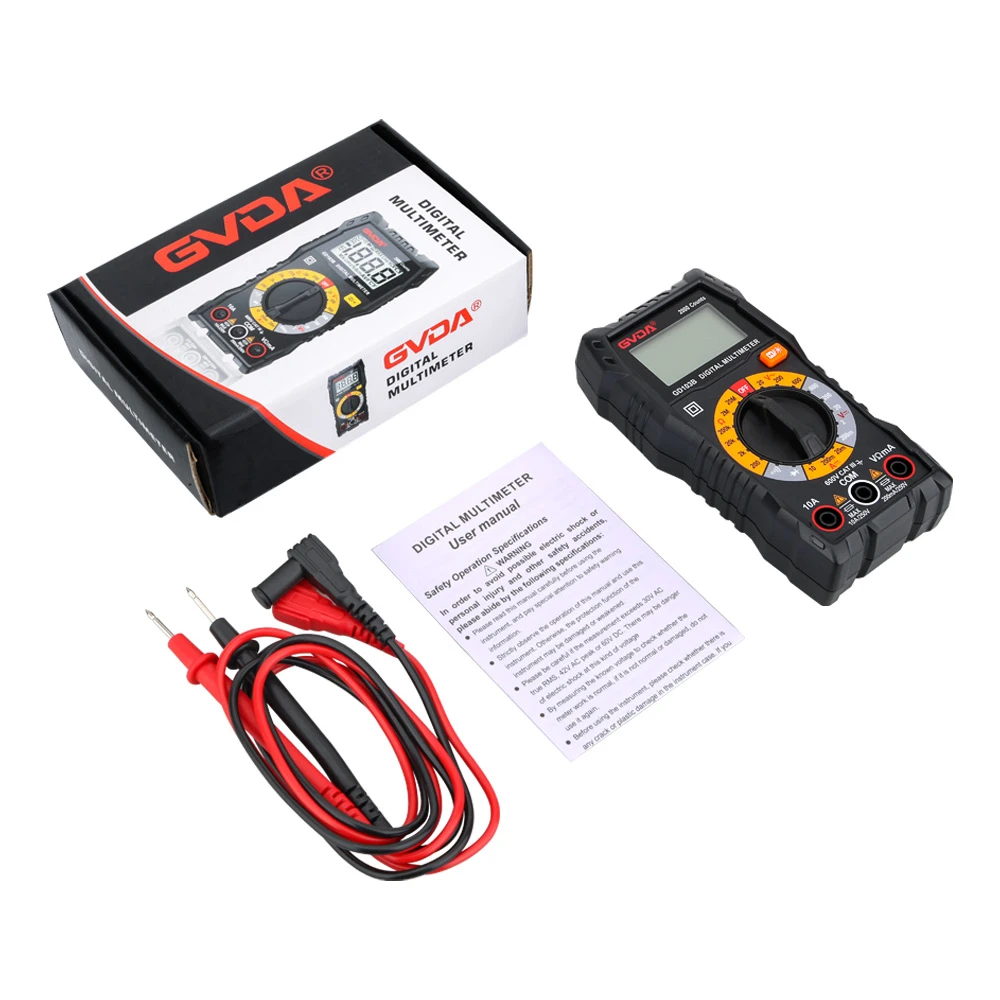

Măsurați capacitatea cu un multimetru digital.
Acum multe multimetre digitale sunt cu fișier de capacitate, pot măsura direct capacitatea, doresc să judece un condensator bun sau rău, direct cu un fișier de capacitate multimetru digital pentru a măsura capacitatea sa de a cunoaște capacitatea de bun sau rău. Măsurarea, așa cum se arată în figura de mai sus, va fi comutatorul intervalului multimetrului la angrenajul de capacitate adecvat (pentru schimbarea automată a intervalului multimetrul nu trebuie să selectați treapta), cu pixurile roșii și negre au fost în contact cu capacitatea celor doi pini (pentru condensatoarele electrolitice, măsurarea nu ține cont de polaritatea pinii), multimetrul arată citirile care reprezintă capacitatea. Dacă capacitatea măsurată este foarte aproape de valoarea sa nominală, condensatorul este bun. În schimb, dacă citirea se abate semnificativ de la valoarea nominală, condensatorul este problematic.
Dacă capacitatea măsurată este semnificativ mai mică decât valoarea nominală, condensatorul este prost. Condensatoare electrolitice generale plasate pentru o lungă perioadă de timp, uscarea electrolitului intern va duce la capacitatea sa devine foarte mică, acest condensator nu este, în general, potrivit pentru utilizare. Dacă măsurarea efectivă a unui condensator, afișajul multimetrului arată „1”, adică depășire, de data aceasta puteți utiliza fișierul de rezistență al multimetrului pentru a măsura valoarea rezistenței, dacă valoarea rezistenței afișată este foarte mică, indicând faptul că condensatorul are a fost deteriorat prin defecțiune. Dacă capacitatea măsurată a unui condensator este mult mai mare decât valoarea nominală, condensatorul are un curent de scurgere mare, în general acest condensator nu trebuie utilizat.
2, măsurarea curentului de scurgere de capacitate
Metoda de măsurare a curentului de scurgere a condensatorului.
Pentru condensatoarele electrolitice plasate pentru o perioadă lungă de timp, unele proprietăți de izolație vor fi reduse, astfel încât curentul de scurgere devine mare, astfel de curent de scurgere al condensatoarelor dacă fișierul de capacitate cu măsurători de capacitate a capacității sale, capacitatea de afișare va fi mai mare, în acest moment , putem măsura capacitatea curentului de scurgere, pentru a determina în continuare dacă este disponibil.
Măsurarea curentului de scurgere, seria capacității măsurate într-un ampermetru DC (poate fi măsurat cu un multimetru digital 20mA fișier) și apoi conectat la o sursă de alimentare de 5V DC, la început ampermetrul arată că curentul este mai mare , iar apoi redus treptat până când tinde spre 0. Presupunând că capacitatea este plină de electricitate, ampermetrul arată că curentul nu este 0, indicând că capacitatea are scurgeri, iar curentul afișat de multimetru în acest moment este curentul de scurgere al condensatorului.
