Să învățăm despre tipurile de microscoape electronice. Să învățăm despre tipurile de microscoape electronice
Microscoapele electronice pot fi împărțite în microscoape electronice cu transmisie, microscoape electronice cu scanare, microscoape electronice cu reflexie și microscoape electronice cu emisie în funcție de structurile și utilizările lor.
Microscoapele electronice cu transmisie sunt adesea folosite pentru a observa structuri materiale minuscule care nu pot fi distinse cu microscoapele obișnuite; microscoapele electronice cu scanare sunt utilizate în principal pentru a observa morfologia suprafețelor solide și pot fi, de asemenea, combinate cu difractometre cu raze X sau spectrometre de energie electronică pentru a forma electroni. Microsondele sunt utilizate pentru analiza compoziției materialelor; microscoapele electronice cu emisie sunt folosite pentru studiul suprafețelor de electroni autoemițători.
1. Microscop electronic cu transmisie
Este numit după ce fasciculul de electroni pătrunde în eșantion și apoi folosește o lentilă de electroni pentru imaginea și mărirea imaginii. Calea sa luminoasă este similară cu cea a unui microscop optic și poate obține direct proiecția unei probe. Prin schimbarea sistemului de lentile al obiectivului se poate mări direct imaginea la punctul focal al obiectivului.
Din aceasta se pot obține imagini de difracție a electronilor. Această imagine poate fi utilizată pentru a analiza structura cristalină a probei. În acest tip de microscop electronic, contrastul detaliilor imaginii este format prin împrăștierea fasciculului de electroni de către atomii probei. Deoarece electronii trebuie să călătorească prin eșantion, eșantionul trebuie să fie foarte subțire.
Grosimea probei este determinată de greutățile atomice ale atomilor care alcătuiesc proba, de tensiunea la care electronii sunt accelerați și de rezoluția dorită. Grosimea probei poate varia de la câțiva nanometri la câțiva micrometri.
Cu cât greutatea atomică este mai mare și tensiunea mai mică, cu atât proba trebuie să fie mai subțire. Partea mai subțire sau cu densitate mai mică a probei are mai puțină împrăștiere a fasciculului de electroni, astfel încât mai mulți electroni trec prin deschiderea lentilei obiectivului și participă la imagini, făcând ca imaginea să pară mai luminoasă. În schimb, părțile mai groase sau mai dense ale eșantionului vor apărea mai întunecate în imagine. Dacă proba este prea groasă
2. Microscop electronic cu scanare
Fasciculul de electroni al unui microscop electronic de scanare nu trece prin eșantion, ci concentrează doar fasciculul de electroni pe o zonă mică a eșantionului cât mai mult posibil și apoi scanează linie cu linie de probă. Electronii incidenti fac ca electronii secundari să fie excitați de pe suprafața probei.
Ceea ce observă microscopul sunt electronii împrăștiați din fiecare punct. Cristalul de scintilație plasat lângă probă primește acești electroni secundari și îi amplifică pentru a modula intensitatea fasciculului de electroni a tubului de imagine, modificând astfel luminozitatea ecranului fluorescent al tubului de imagine. Imaginea este o imagine tridimensională, care reflectă structura suprafeței specimenului.
Bobina de deviere a tubului de imagine continuă să scaneze sincron cu fasciculul de electroni de pe suprafața probei, astfel încât ecranul fluorescent al tubului de imagine afișează imaginea topografică a suprafeței probei, care este similară cu principiul de funcționare al televiziunii industriale. Deoarece electronii dintr-un astfel de microscop nu trebuie să fie transmiși prin probă, tensiunea la care sunt accelerați nu trebuie să fie foarte mare.

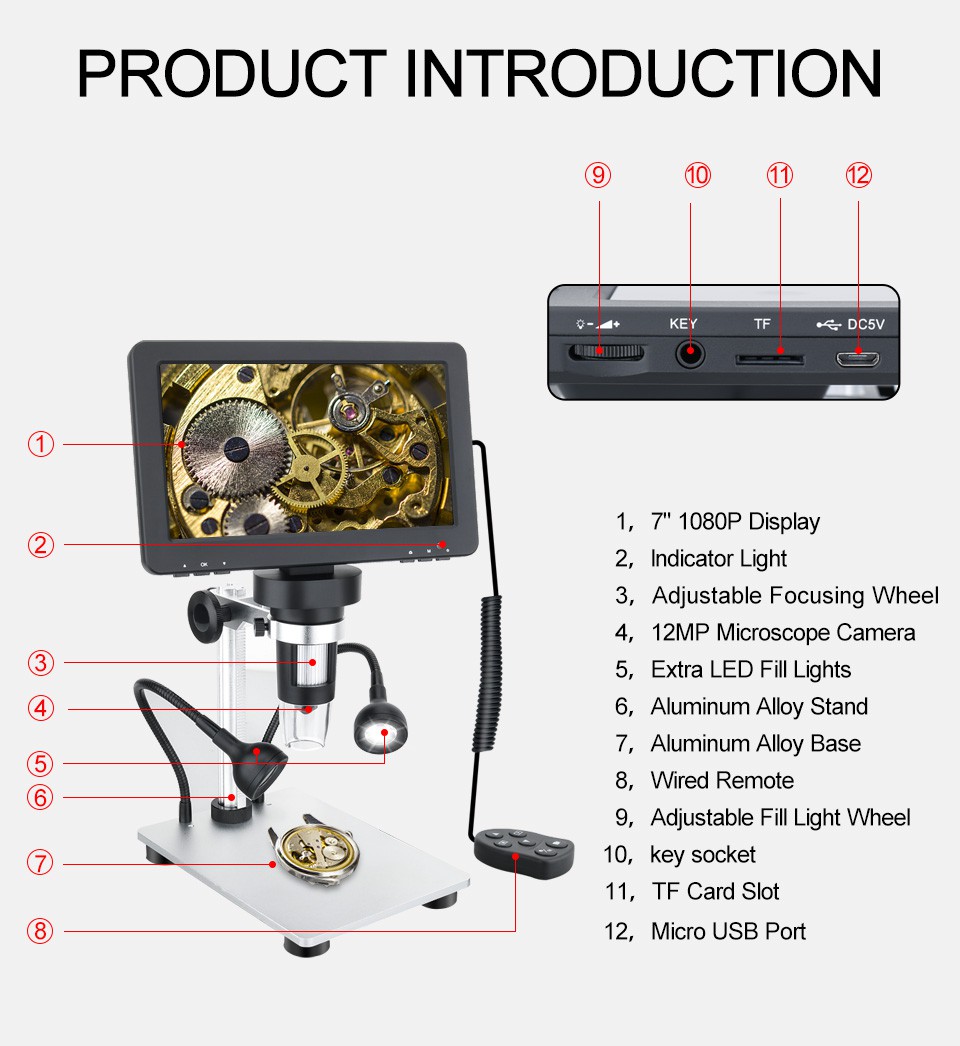

3. Microscop electronic digital
În general, microscoapele digitale ar trebui să aparțină, strict vorbind, categoriei de microscoape optice. Microscopul digital este un produs de înaltă tehnologie dezvoltat cu succes, combinând perfect tehnologia microscopului optic de ultimă oră, tehnologia avansată de conversie fotoelectrică și tehnologia ecranului LCD. Drept urmare, putem reproduce cercetările pe câmpul microscopic de la observația binoculară obișnuită tradițională la monitor, îmbunătățind astfel eficiența muncii.
