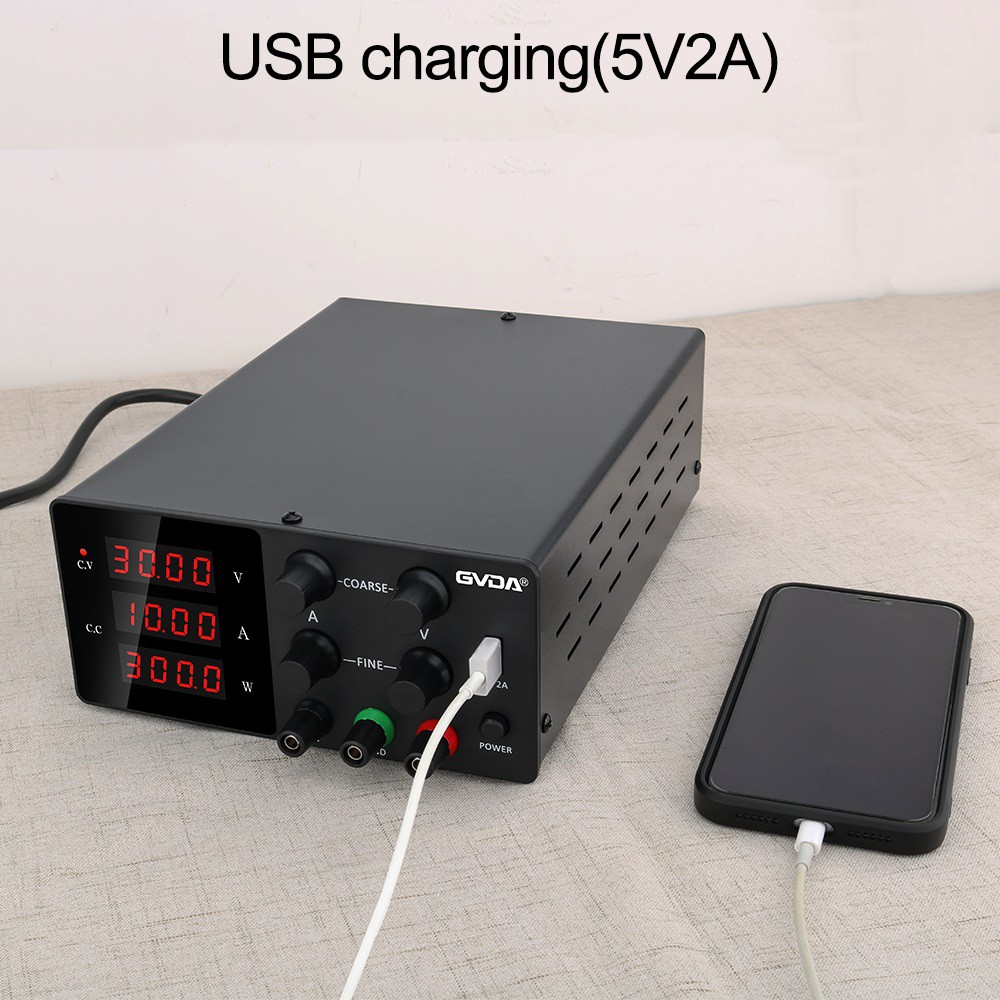

Introducere în alimentarea cu comutație AT Principiul de funcționare al sursei cu comutație AT
Sursa de comutare AT folosește un circuit pentru a controla tubul de comutare pentru pornire și oprire de mare viteză. Curentul continuu este convertit în curent alternativ de înaltă frecvență și furnizat transformatorului pentru transformare, generând astfel setul sau seturile necesare de tensiuni.
Introducere
Sursa de comutare AT folosește un circuit pentru a controla tubul de comutare pentru trecerea și întreruperea de mare viteză. Curentul continuu este convertit în curent alternativ de înaltă frecvență și furnizat transformatorului pentru transformare, generând astfel setul sau seturile necesare de tensiuni. Motivul transformării în curent alternativ de înaltă frecvență este că eficiența curentului alternativ de înaltă frecvență în circuitul transformatorului transformatorului este mult mai mare decât cea a 50HZ. Prin urmare, transformatorul de comutare poate fi făcut foarte mic și nu este foarte fierbinte atunci când funcționează, iar costul este foarte scăzut. Dacă 50 HZ nu este schimbat la frecvență înaltă, atunci sursa de comutare este lipsită de sens. Transformatorul de comutare nu este misterios, este doar un transformator obișnuit. Sursele de alimentare cu comutare pot fi împărțite aproximativ în două tipuri: izolate și neizolate. Tipul izolat trebuie să aibă un transformator de comutare, în timp ce tipul neizolat poate să nu aibă neapărat unul.
Principiul de funcționare
1. Alimentarea AC este rectificată și filtrată în DC;
2. Controlați tubul de comutare printr-un semnal pWM de înaltă frecvență (modulație pe lățime a impulsului) și adăugați acel DC la primarul transformatorului de comutare;
3. Tensiunea de înaltă frecvență este indusă în secundarul transformatorului de comutare și alimentată sarcinii prin redresare și filtrare;
4. Partea de ieșire se alimentează înapoi la circuitul de control printr-un anumit circuit pentru a controla ciclul de lucru pWM pentru a obține o ieșire stabilă;
Când este introdusă curent alternativ, în general trebuie să treacă printr-o buclă de curent electric pentru a filtra interferențele de pe rețeaua de alimentare și, în același timp, pentru a filtra interferențele de la sursa de alimentare la rețea;
Când puterea este aceeași, cu cât frecvența de comutare este mai mare, cu atât dimensiunea transformatorului de comutare este mai mică, dar cu atât cerințele pentru tubul de comutare sunt mai mari;
Secundarul unui transformator de comutare poate avea mai multe înfășurări sau o singură înfășurare cu mai multe prize pentru a obține ieșirea necesară;
În general, ar trebui adăugate unele circuite de protecție, cum ar fi protecția fără sarcină, scurtcircuit și alte protecții, altfel sursa de comutare poate fi arsă;
Cele de mai sus este principiul general de funcționare al comutării sursei de alimentare.
