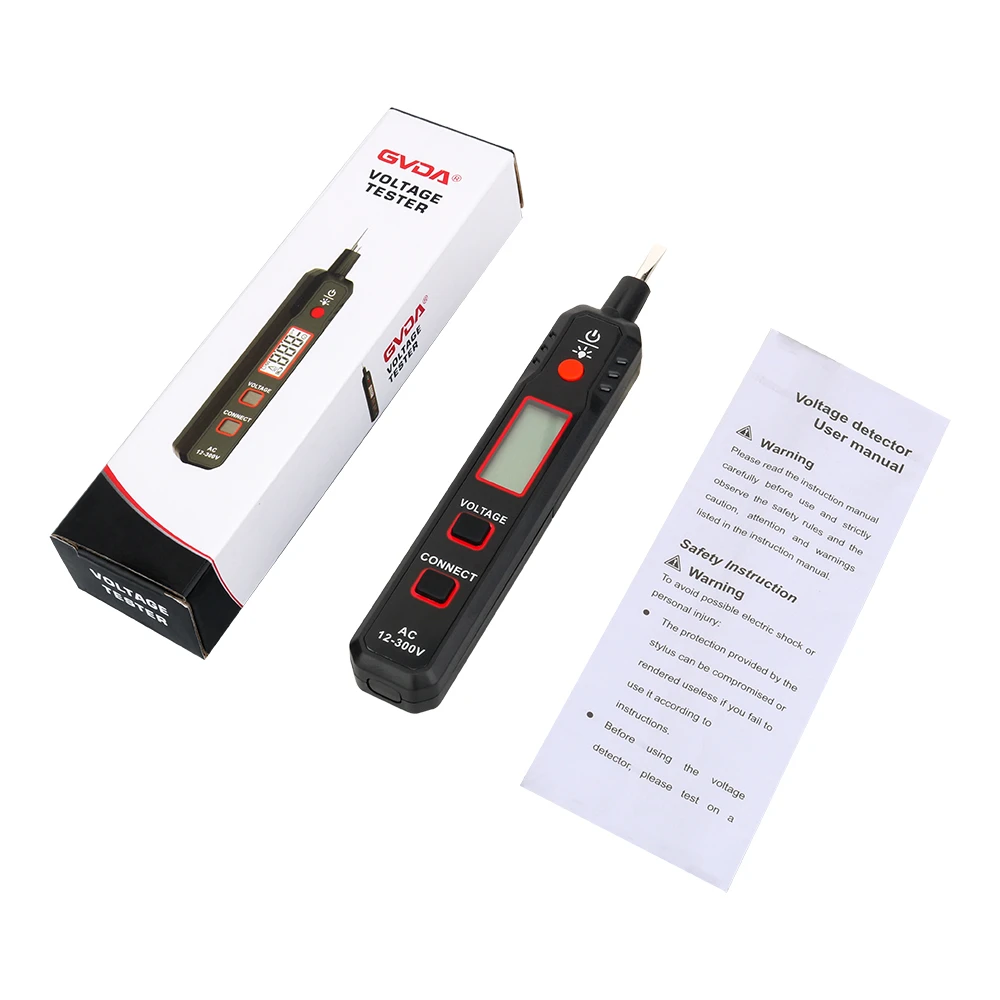

Cum să utilizați stiloul cu afișaj digital inductiv
1. Descrierea butonului:
O tastă „DIRECT”: este o cheie de măsurare directă (departe de ecranul LCD), adică atunci când capătul frontal metalic al stiloului electric (denumit cap de lot) este în contact direct cu linia, vă rugăm să apăsați acest buton;
Tasta B „INDUCTANȚĂ”: Este tasta de măsurare a inducției/punctului de întrerupere (mai aproape de ecranul LCD), adică atunci când utilizați inducția capului de lot (rețineți că este inducție, nu contact direct), vă rugăm să apăsați acest buton.
Indiferent de modul în care este tipărit textul de pe stilou, în general vorbind, cea mai îndepărtată de ecranul LCD este cheia de măsurare directă, iar cea mai apropiată de ecranul LCD este cheia de măsurare de detectare/punct de întrerupere. Dacă nu este aranjat astfel, înseamnă că este un imitator sau un produs inferior. Pentru siguranța dumneavoastră, nu este recomandat să-l cumpărați.
2. Detectare directă:
1. Atingeți butonul DIRECT, vârful metalic al stiloului de testare atinge direct obiectul detectat:
1.1 Ultima cifră este valoarea tensiunii măsurate (acest stilou de testare este împărțit în 12V, 36V, 55V, 110V, 220V cinci valori de tensiune, de obicei, mai puțin sau egal cu 36V nu pune viața în pericol);
1.2 Când valoarea de afișare a segmentului înalt este mai mică de 70 la sută, este afișată valoarea segmentului scăzut;
1.3. Când măsurați curentul continuu fără împământare, atingeți celălalt pol (cum ar fi pozitiv sau negativ).
2. Când stiloul electric atinge direct firul sub tensiune, indicatorul luminos se va aprinde imediat indiferent dacă mâna atinge sau nu vreo tastă de măsurare:
2.1 Când mâna nu atinge niciuna dintre tastele de măsurare, indicatorul luminos este aprins și este afișat 12V, iar această valoare nu este exactă;
2.2 Când mâna atinge tasta de măsurare senzor/punct de întrerupere, indicatorul luminos este aprins și este afișat 110V, ceea ce este inexact;
2.3 Când mâna atinge tasta de măsurare directă, indicatorul se aprinde și afișează 220V, ceea ce este precis;
2.4 Pentru a rezuma, dacă mâna nu atinge niciuna dintre tastele de măsurare, odată ce indicatorul luminos este aprins, înseamnă că există un fir de curent alternativ de 220V, nu uitați să vă amintiți!
3. Când mâna atinge butonul de măsurare directă, iar stiloul electric atinge direct corpul uman, firul sub tensiune, firul neutru, firul de împământare, metalul și alte obiecte conductoare, indicatorul luminos se poate aprinde. În acest moment, tensiunea reală este supusă citirii. Indică lipsa tensiunii.
4. Când mâna atinge tasta de măsurare a senzorului/punctului de întrerupere, iar stiloul electric atinge direct obiectul detectat, există două situații:
4.1 Când indicatorul se aprinde și afișează 110V, înseamnă că există un fir de curent alternativ de 220V, amintiți-vă!
4.2 Indicatorul luminos este stins, dar apare „simbolul de înaltă tensiune”, vă rugăm să consultați punctele 1 și 2 din „3. Detectare indirectă”.
3. Detectare indirectă (cunoscută și sub denumirea de detectie prin inducție):
1. Detectare prin inducție: Atingeți butonul INDUCTANȚĂ, iar capătul frontal metalic al stiloului de testare este aproape de obiectul care trebuie detectat (atenție la apropierea, nu atingerea directă) a obiectului de detectat. curent alternativ.
2. Detectarea punctului de întrerupere: Când măsurați un fir cu un punct de întrerupere, atingeți butonul INDUCTANȚĂ, iar capătul frontal metalic al stiloului de testare este aproape (rețineți că este aproape, nu atinge direct) firul sau atingeți direct izolația a firului. strat, dacă „simbolul de înaltă tensiune” dispare, acesta este punctul de întrerupere.
3. Utilizați această funcție pentru a distinge cu ușurință între liniile zero și cele de fază (când măsurați linii paralele, măriți distanța dintre linii). Detectează radiațiile și scurgerile de microunde.
În al patrulea rând, chestiuni care necesită atenție:
1. Tastele nu trebuie să fie apăsate puternic.
2. Nu atingeți cele două taste de măsurare în același timp în timpul testului, altfel sensibilitatea și rezultatele testului vor fi afectate.
