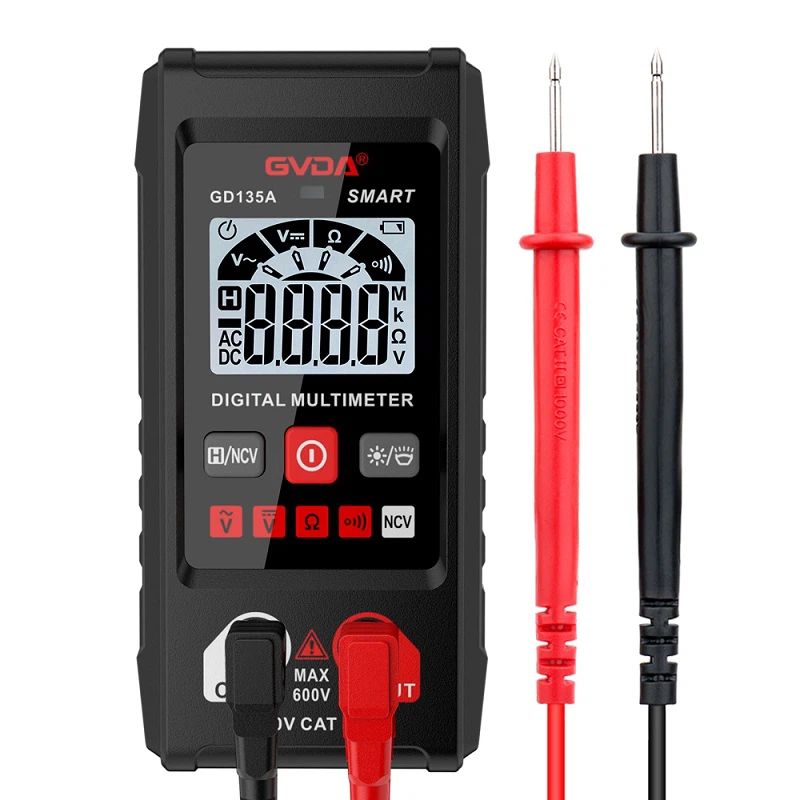

Cum să utilizați un multimetru pentru a măsura senzori de 4 ~ 20 mA
1. Testați-l cu treapta de viteză curentă a multimetrului, pașii sunt următorii:
Stiloul roșu al multimetrului este conectat la poziția orificiului mA, iar stiloul negru este conectat la COM.
Setați multimetrul la DC mA.
Stiloul roșu al multimetrului este conectat la borna pozitivă a ieșirii senzorului 4-20mA, iar stiloul negru este conectat la borna negativă a ieșirii senzorului 4-20mA.
Citiți numărul din zona de afișare a multimetrului, iar numărul citit este valoarea curentă.
2. Măsurată prin fișierul de tensiune universal al multimetrului, pentru multimetrul fără funcție de testare a curentului, valoarea curentului poate fi măsurată prin tensiune, pașii sunt următorii:
În ieșirea senzorului 4-20mA, accesați rezistența de eșantionare de aproximativ 100 ohmi.
Stiloul roșu al multimetrului este conectat la orificiul mA, iar stiloul negru este conectat la COM.
Setați multimetrul la DC V.
Stiloul roșu al multimetrului este conectat la polul pozitiv al ieșirii senzorului 4-20mA, iar stiloul negru este conectat la polul negativ al ieșirii senzorului 4-20mA.
ieșirea senzorului 4-20mA și stiloul negru la terminalul negativ al ieșirii senzorului 4-20mA.
Citiți semnalul din zona de afișare a multimetrului, care este valoarea tensiunii, și împărțiți semnalul citit la valoarea rezistenței (de exemplu 100 ohm) pentru a obține valoarea curentă.
Utilizați funcția de curent DC a multimetrului, angrenajul 20mA (dacă nu, alegeți angrenajul 100mA) și testați direct ieșirea senzorului. Dacă este un multimetru digital de birou, puteți utiliza, de asemenea, orice funcție de senzor pentru a permite instrumentului să testeze direct cantitățile fizice detectate de senzorul dvs. Metoda de cablare: stilou roșu la linia verde, stiloul negru la linia galbenă
