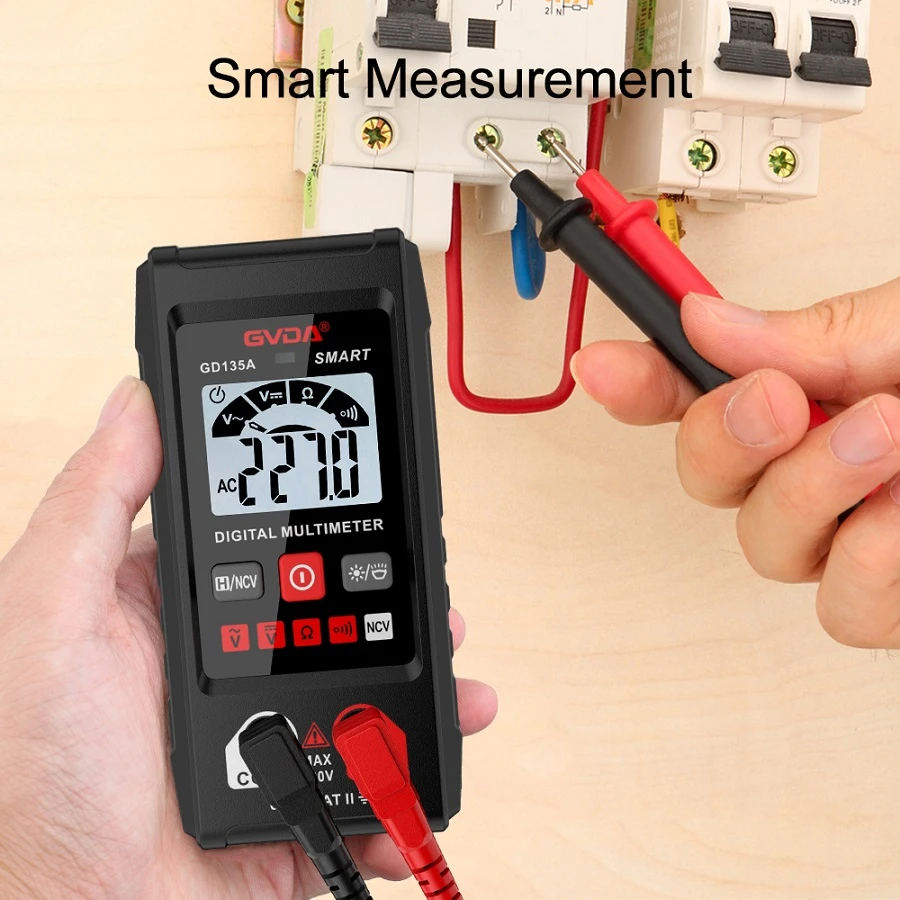

Cum să utilizați un multimetru pentru a determina scurtcircuit, circuit deschis și scurgere
Multimetrul determină scurtcircuitul (circuit de 220V de exemplu)
(1): Deconectați alimentarea circuitului.
(2): Opriți întrerupătoarele fiecărei ramuri a circuitului
Scop: Eliminarea impactului drumurilor secundare pe drumurile principale.
(3): Măsurați rezistența dintre liniile sub tensiune și zero ale circuitului principal. Dacă valoarea rezistenței este 0, apare un scurtcircuit (scurtcircuit metalic) în circuitul principal.
Notă: După ce ați confirmat că există un scurtcircuit pe circuitul principal, continuați să măsurați rezistența dintre bornele altor dispozitive de pe circuitul principal. Identificați pe rând punctele de scurtcircuit.
(4): Urmați aceeași metodă ca și circuitul principal pentru a afla dacă există puncte de scurtcircuit în fiecare ramură.
Notă: Punctul de defect al scurtcircuitului este dificil de determinat, dar atâta timp cât urmăm desenul circuitului,
Împărțiți circuitul în bucăți mici în funcție de circuitele principale și de ramură, măsurați cu răbdare valoarea rezistenței și totul va fi rezolvat cu ușurință.
3: Multimetrul determină întreruperea circuitului (circuit de 220 V de exemplu)
Judecata întreruperea circuitului poate fi judecată pe baza rezistenței infinite atunci când circuitul este întrerupt.
Dar când circuitul este mai complex, putem porni alimentarea,
Apoi determinați punctele anormale (cum ar fi indicatorul luminos care nu se aprinde sau alte echipamente funcționează anormal),
Conform desenului circuitului, măsurați tensiunea la masă pas cu pas.
Când tensiunea unei componente la masă este 0, înseamnă că există un circuit deschis înaintea acesteia, deci continuați căutarea în sus.
până la determinarea punctului de rupere.
4: Folosiți un multimetru pentru a determina scurgerea (circuit de 220 V ca exemplu)
Cum să judeci când carcasa este încărcată:
Porniți sursa de alimentare a echipamentului, comutați multimetrul în modul de măsurare a tensiunii AC, conectați un capăt al celor două cabluri de testare la carcasa echipamentului, iar celălalt capăt la masă și măsurați tensiunea dintre carcasă și pământ. Dacă este prezentă tensiune, carcasa are scurgeri.
Cum să judeci când linia curge:
Deoarece un multimetru trebuie să conecteze cablurile de testare în serie la circuit atunci când se măsoară curentul, ceea ce este supărător, așa că dacă condițiile permit, putem folosi un ampermetru cu clemă pentru a măsura curentul circuitului.
Porniți sursa de alimentare a circuitului și treceți firele neutre și sub tensiune ale liniei principale prin ampermetrul cu clemă unul lângă altul. Dacă nu există scurgeri, curentul va fi zero. Dacă există scurgeri, curentul nu este 0.
Împărțiți circuitul în mai multe secțiuni și măsurați fiecare secțiune. Până la determinarea punctului de scurgere.
