Cum se testează calitatea condensatoarelor de 25 volți 6800 microfarad cu un multimetru
Poate fi măsurat cu un multimetru. Pentru contoarele digitale, un angrenaj special de capacitate poate fi utilizat pentru măsurare. În plus, poate fi măsurat și prin fișierul de rezistență al indicatorului.

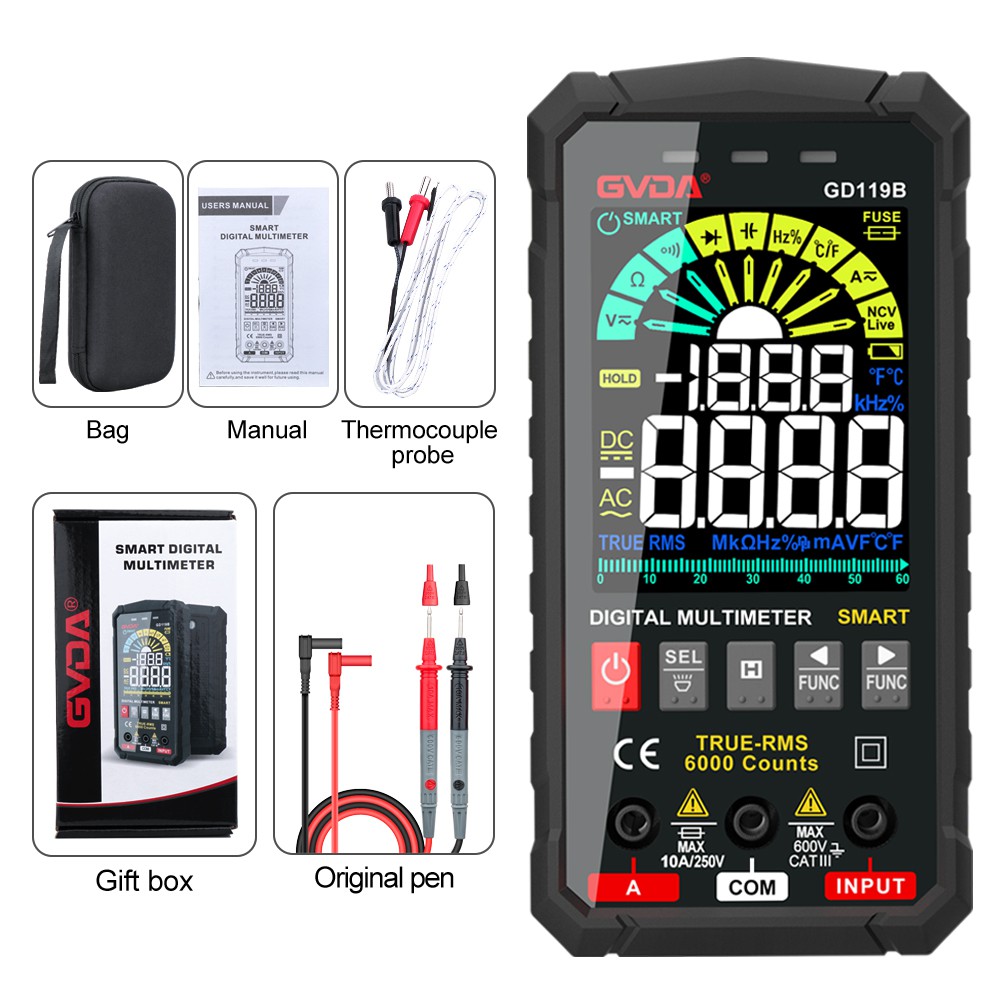

Este relativ simplu de măsurat cu un contor digital și îl puteți citi direct prin măsurare. Deoarece majoritatea contoarelor nu pot măsura o capacitate mai mare de 200μF, aceasta poate fi măsurată în serie, iar apoi capacitatea capacității măsurate poate fi estimată de contor.
Mai jos sunt rezultatele pe care le-am măsurat cu un condensator de 150µF. Pentru a reduce eroarea, măsurați mai întâi capacitatea reală a acestui condensator, valoarea măsurată este de numai 131,2μF, apoi legați-o împreună cu condensatorul de 6800μF. Atunci capacitatea totală măsurată este C total:
Este exact în concordanță cu rezultatele calculului. Arată că condensatorul este bun și nu există nicio problemă cu capacitatea.
De fapt, fișierul de capacitate al multimetrului nu este foarte precis, astfel încât valoarea diferenței nu este mare, iar capacitatea este considerată a fi bună.
În plus, poate fi măsurat și prin fișierul de rezistență al multimetrului pointer. Datorită capacității mari a acestui condensator, acesta ar trebui măsurat cu rezistența scăzută a Rx1 sau Rⅹ10. De exemplu, atunci când utilizați angrenajul Rx1 al contorului MF47, în momentul în care stiloul de testare atinge pinul condensatorului, indicatorul se balansează la aproximativ 60Ω.
Dacă leagănul este prea mic, înseamnă că capacitatea este insuficientă. Dacă nu se balansează sau indicatorul nu poate reveni la zero după o deviație mare, condensatorul este deteriorat. Vor fi diferențe între diferitele multimetre în ceea ce privește balansul, dar nu prea mult.
După măsurarea capacității, puteți schimba treapta de viteză la Rx1K sau Rx10K pentru a detecta scurgerile, iar indicatorul ar trebui să revină treptat la zero. Dacă valoarea rezistenței sub câteva sute de KΩ este întotdeauna afișată, înseamnă că condensatorul are scurgeri serioase și nu mai poate fi utilizat. Când măsurați indicatorul, acordați atenție polarității condensatorului. Cablul de test roșu trebuie conectat la electrodul negativ al condensatorului, altfel vor exista scurgeri.
În plus, asigurați-vă că descărcați condensatorul înainte de a-l detecta.
