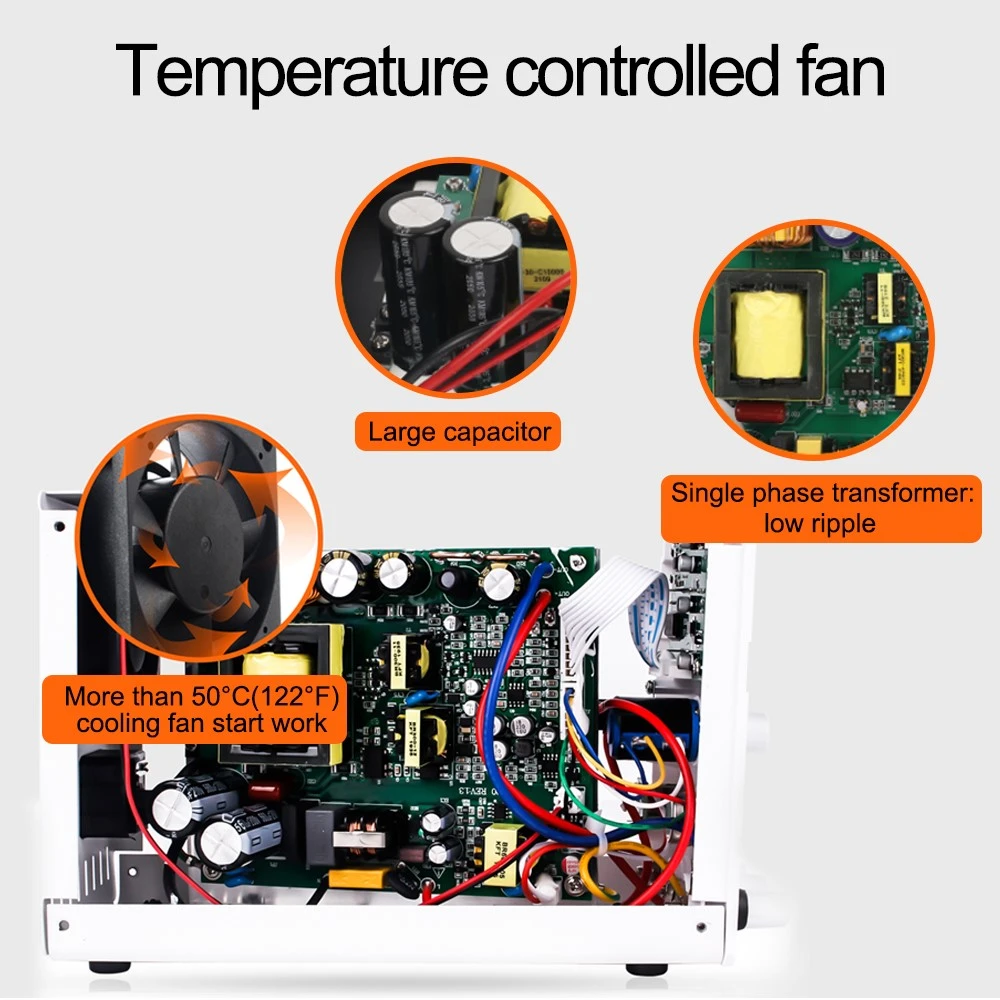

Cum să analizați rapid defecțiunile la comutarea surselor de alimentare și să le reparați în timp util
Repararea sursei de alimentare a comutatorului ATX începând cu semnalele+5VSB, PS-ON și PW-OK pentru a localiza zona defectă este o metodă eficientă de întreținere rapidă.
Semnale de control 5VSB, PS-ON, PW-OK
A
Sursa de alimentare comutată TX se bazează pe combinația de+5semnale de control VSB și PS-ON pentru a obține pornirea și oprirea+ 5VSB este sursa de alimentare pentru sistemul gazdă în modul de așteptare ATX, precum și sursă de alimentare de lucru pentru circuitul legat de gestionarea automată și comunicarea de trezire la distanță. În modurile de așteptare și de pornire controlată, tensiunea sa de ieșire este de 5 V, iar un fir violet este folosit pentru a ieși de la pinul 9 al mufei ATX. PS-ON este semnalul de control pentru gazdă pentru a porni sau opri sursa de alimentare sau pentru activarea de la distanță a computerului din rețea. Diferite modele de surse de alimentare comutatoare ATX au valori diferite ale tensiunii de așteptare de 3V, 3.6V și 4.6V. Când apăsați comutatorul POWER de pe panoul gazdă sau porniți de la distanță prin activarea rețelei, PS-ON este împământat de comutatorul electronic de pe placa de bază după pornirea controlată și un fir verde este introdus de la pinul 14 al mufei ATX. PW-OK este un semnal de ieșire folosit de placa de bază pentru a detecta calitatea sursei de alimentare. Este scos din pinul 8 al mufei ATX folosind un fir gri. Starea de așteptare este la nivelul zero, iar tensiunea de pornire controlată se stabilizează la un nivel ridicat de 5V.
Detectarea live offline a sursei de alimentare ATX: În primul rând, măsurați semnalele PS-ON și PW-OK în modul de așteptare. Primul este la un nivel înalt, iar cel de-al doilea este la un nivel scăzut. Pinul 9 al mufei nu scoate nicio altă tensiune cu excepția+5VSB. Următorul pas este să activați manual sursa de alimentare a comutatorului ATX. Utilizați un fir pentru a scurtcircuita semnalul PS-ON de la pinul 14 al mufei ATX la orice bornă de masă (3, 5, 7, 13, 15, 16, 17). Acest pas este cheia detectării. Treziți sursa de alimentare ATX din modul standby pentru a porni modul controlat. În acest moment, semnalul PS-ON este scăzut, PW-OK,+5semnalele VSB sunt ridicate, iar mufa ATX are ieșiri de 3,3 V, ± 5 V și ± 12 V. Ventilatorul sursei de alimentare a comutatorului se rotește. Operațiunea de mai sus poate fi folosită și ca metodă pentru verificarea pornirii offline la achiziționarea unei surse de alimentare comutatoare ATX.
