Cum se măsoară rezistența dintre bobinele unui motor trifazat folosind domeniul de rezistență al unui multimetru

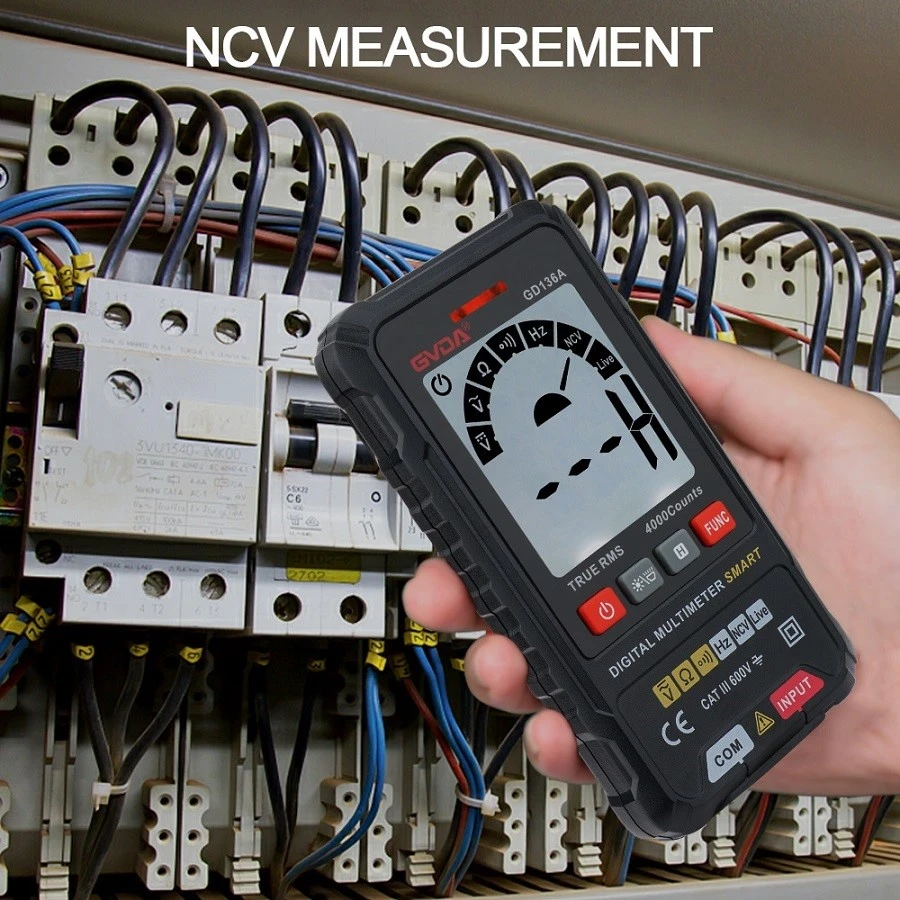

Rezistența de fază a motorului nu poate fi măsurată cu un megger deoarece tensiunea meggerului este prea mare, ceea ce poate sparge izolația bobinei. De obicei, folosim un multimetru pentru a măsura rezistența dintre bobinele unui motor trifazat. Indiferent dacă este o conexiune în stea sau o conexiune în unghi, rezistența dintre înfășurările trifazate ar trebui să fie foarte mică, iar înfășurările sunt normale.
Cu toate acestea, trebuie remarcat faptul că înfășurările trifazate sunt de fapt integrate. Cu excepția motoarelor cu putere mai mică care sunt conectate intern în formă de stea sau triunghi, motoarele de mare putere necesită plăci de conectare pentru conectare sau folosesc cabluri de control al reducerii tensiunii în stea triunghi. Dacă plăcile de conectare sunt îndepărtate, rezistența dintre înfășurările trifazate ar trebui să fie mai mare de un megaohm.
Deci, la măsurarea valorii rezistenței înfășurării trifazate, trebuie să scoatem piesa de legătură pentru a obține date exacte.
Izolația înfășurării trifazate față de masă poate fi măsurată folosind un megaohmmetru, care este de obicei infinit și ar trebui să fie cel puțin mai mare de 0,5 megaohmi. Cu cât motorul este mai mare, cu atât este mai mare cerința de rezistență a izolației. Pentru un motor de 45 kW, rezistența de izolație ar trebui să fie mai mare de un megaohm.
Izolația la masă menționată aici se referă la conexiunea dintre înfășurare și corpul motorului, mai degrabă decât la izolația la firul de masă sau la masă. Deci, atunci când măsurăm, trebuie să măsurăm doar rezistența înfășurării și a corpului.
