Caracteristici funcționale și etape de calibrare a pH-metrului
Etapele de calibrare a contorului de pH
Introduceți electrodul compozit în soclul electrodului de măsurare;
Rotiți butonul de selecție în poziția PH;
Apăsați butonul „Temperatura” pentru a intra în starea de reglare a temperaturii soluției a instrumentului. Apăsați butoanele „▲” sau „▼” de pe butonul „Temperatura” pentru a regla valoarea de afișare a temperaturii să crească sau să scadă, astfel încât instrumentul să afișeze valoarea curentă a temperaturii soluției. Apoi apăsați butonul „Confirmare” pentru a confirma temperatura soluției și a reveni la starea de măsurare a pH-ului.
Introduceți electrodul, care a fost curățat cu apă distilată și uscat cu hârtie de filtru, într-o soluție standard cu un pH de 6,86 folosind un pH-metru. După ce citirea se stabilizează, apăsați butonul „poziționare” (în acest moment, indicatorul luminos de pH clipește lent, indicând că instrumentul este în starea de calibrare a poziționării). Reglați valoarea de afișare a pH-ului în sus sau în jos apăsând „▲” sau „▼” de pe butonul „poziționare”, astfel încât citirea afișată a instrumentului să fie în concordanță cu valoarea pH-ului soluției tampon la acea temperatură. Apoi apăsați butonul „confirmare” (de exemplu, când fosfatul amestecat are 10 grade, pH=6.92).
Rotiți butonul de reglare a pantei în sensul acelor de ceasornic până la poziția 100%; Reglați butonul de reglare a poziționării pentru a face citirea afișajului instrumentului în concordanță cu valoarea pH-ului soluției tampon atunci când temperatura scade (cum ar fi atunci când utilizați acid fosforic amestecat pentru a poziționa temperatura la 100 de grade C), PH=6.92)
Introduceți electrodul curățat cu apă distilată și uscat cu hârtie de filtru într-o soluție standard cu pH=4.00 (sau pH=9.18). După ce citirea se stabilizează, apăsați butonul „Slope” și ajustați valoarea de afișare a pH-ului să crească sau să scadă apăsând „▲” sau „▼” de pe butonul „Slope”, astfel încât citirea să fie valoarea pH-ului soluției la acel moment. Apoi apăsați butonul „Confirmare”, iar instrumentul intră în starea de măsurare a pH-ului. Indicatorul luminos de pH nu mai clipește și instrumentul finalizează calibrarea. Măsurarea poate fi efectuată numai după finalizarea calibrării.

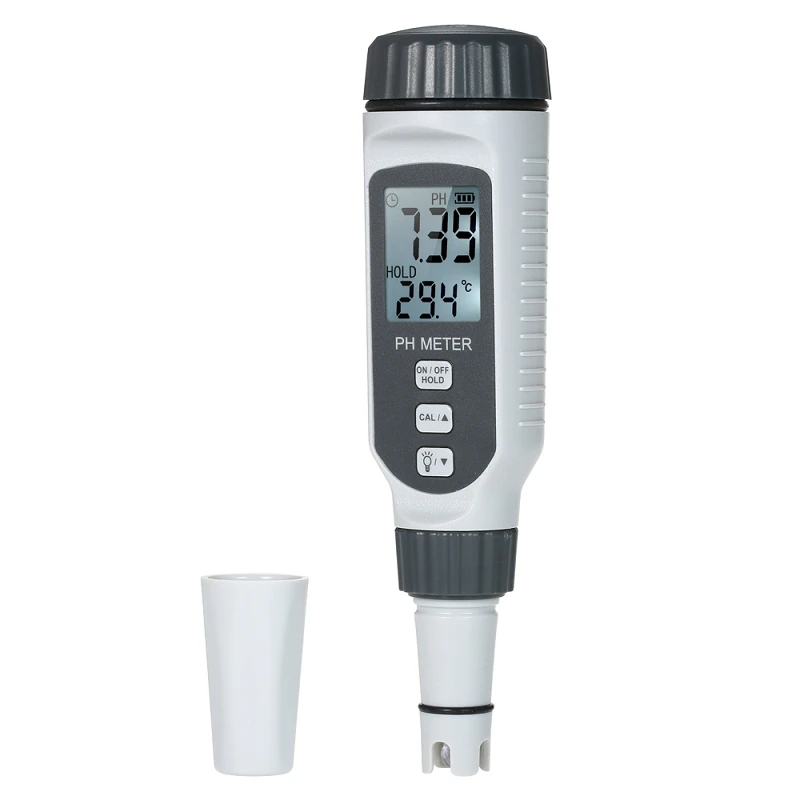

Structura contorului de pH
1. Un electrod de referință;
2. Un electrod de sticlă al cărui potențial depinde de pH-ul soluției din jur;
3. Un contor de curent care poate măsura mici diferențe de potențial în circuite cu rezistență mare.
Următoarele sunt explicații separate ale principalelor funcții ale fiecărei componente:
1. Funcția de bază a unui electrod de referință este de a menține un potențial constant ca control pentru măsurarea diferitelor potențiale de abatere. Electrodul cu oxid de argint de argint este în prezent un electrod de referință utilizat în mod obișnuit în pH.
2. Funcția unui electrod de sticlă este de a stabili o diferență de potențial care reacționează la modificările activității ionilor de hidrogen a soluției măsurate. Prin plasarea electrodului sensibil la pH și a electrodului de referință în aceeași soluție, se formează o celulă primară, al cărei potențial este suma algebrică a potențialelor electrodului de sticlă și ale electrodului de referință. E-baterie=E-referință+E-sticlă. Dacă temperatura este constantă, potențialul acestei baterii se modifică odată cu pH-ul soluției de măsurat. Cu toate acestea, măsurarea potențialului generat de baterie într-un pH-metru este dificilă deoarece forța sa electromotoare este foarte mică, iar impedanța circuitului este foarte mare, variind de la 1-100M Ω. Prin urmare, semnalul trebuie amplificat suficient pentru a conduce un milivoltmetru sau miliampermetru standard.
3. Funcția unui ampermetru este de a amplifica de mai multe ori potențialul bateriei primare, iar semnalul amplificat este afișat prin ampermetru. Gradul de deviere a indicatorului ampermetrului indică puterea semnalului pe care îl împinge. Pentru utilizare practică, cadranul ampermetrului de pH este gravat cu valoarea pH-ului corespunzătoare; pH-metrul digital afișează direct valoarea pH-ului în cifre.
