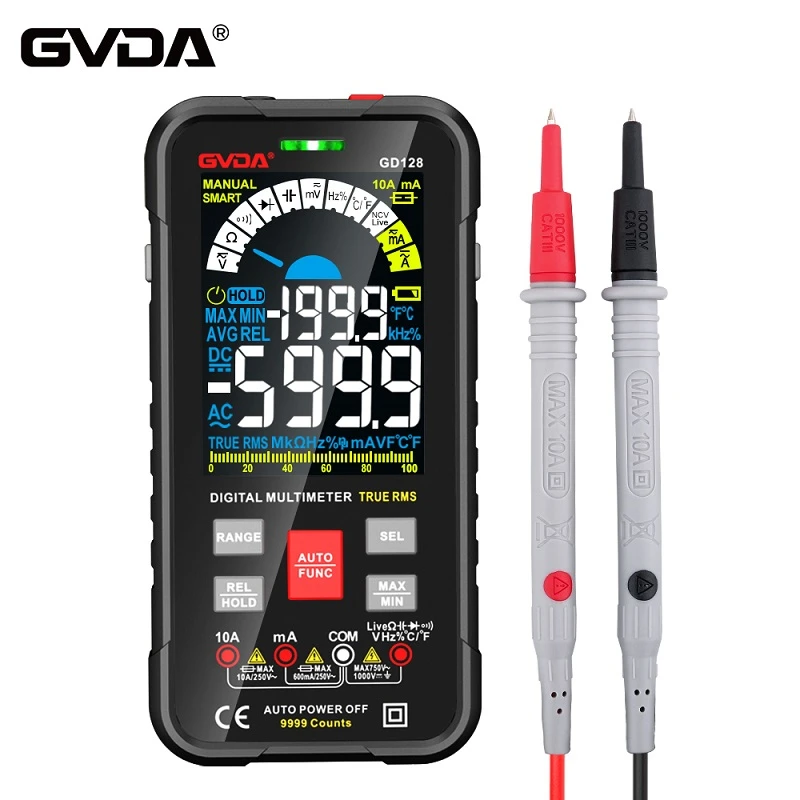

Multimetru digital de măsurare a tensiunii stilou roșu și negru introdus în care două poziții
1, măsurarea tensiunii AC și DC: în funcție de necesitatea de a comuta la DCCV (DC) sau ACV (AC) din intervalul corespunzător, stiloul roșu introdus în orificiul V / Ω, stiloul negru introdus în orificiul COM și va fi conectat în paralel cu stiloul de linie măsurată, citirea este afișată.
2, măsurarea curentului AC și DC: gama comută la DCA (DC) sau ACA (AC) din intervalul corespunzător, stiloul roșu introdus în orificiul mA (<200mA) or 10A holes (>200mA), stiloul negru introdus în orificiul COM și va fi conectat în serie în circuitul măsurat poate fi multimetru. La măsurarea fluxului direct, multimetrul digital poate afișa automat polaritatea.
3, măsurarea rezistenței: comutați intervalul la Ω din intervalul corespunzător, stiloul roșu în gaura V / Ω, stiloul negru în gaura COM. Dacă valoarea rezistenței măsurate depășește valoarea maximă a intervalului selectat, multimetrul va afișa 1, atunci ar trebui să selectați un interval mai mare.
Când se măsoară rezistența, stiloul roșu este pozitiv, iar stiloul negru este negativ, ceea ce este opusul multimetrului indicator. Prin urmare, atunci când măsurați tranzistori, condensatori electrolitici și alte componente cu polaritate, trebuie să acordați atenție polarității stiloului.
Multimetrele digitale sunt instrumente de măsurare relativ simple. În acest articol, autorul vă învață utilizarea corectă a multimetrelor digitale. De la tensiunea multimetrului digital, rezistența, curentul, dioda, tranzistorul, măsurarea tubului cu efect de câmp MOS și alte metode de măsurare, astfel încât să puteți stăpâni mai bine metoda de măsurare a multimetrului.
Înainte de utilizare, trebuie să citiți cu atenție manualul de instrucțiuni relevant și să vă familiarizați cu rolul comutatorului de alimentare, al comutatorului de gamă, al mufelor și al prizelor speciale. Puneți comutatorul ON/OFF în poziția ON, verificați bateria de 9V, dacă tensiunea bateriei este insuficientă, aceasta va fi afișată pe afișaj, atunci bateria trebuie înlocuită. Dacă afișajul nu este afișat, procedați după cum urmează.
Simbolul de lângă mufa stiloului de testare indică faptul că tensiunea sau curentul de intrare nu trebuie să depășească valoarea indicată, aceasta pentru a proteja cablajul intern de deteriorare. Înainte de testare. Comutatorul de funcție ar trebui să fie plasat la intervalul dorit.
