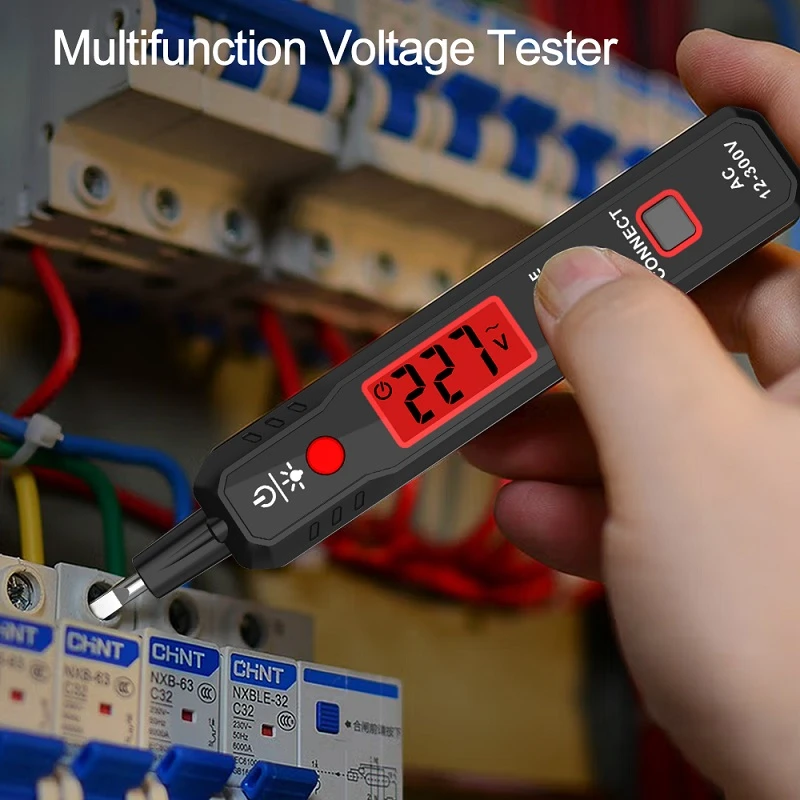

Explicație detaliată despre cum să utilizați stiloul de testare electric cu afișaj digital cu inducție
Acest nou tip de stilou de testare electric este potrivit pentru detectarea directă a tensiunilor AC și DC de la 12v la 250v și pentru detectarea indirectă a liniei neutre, a liniei de fază și a punctului de întrerupere a curentului alternativ. De asemenea, poate măsura continuitatea conductoarelor neîncărcate. Citirile sunt intuitive, pline de caracteristici și ieftine. Din păcate, nu există o explicație detaliată și precisă pe Internet și nici măcar producătorul nu vine cu instrucțiuni sau este neclar, așa că am scris acest articol pentru confortul consumatorilor obișnuiți.
Instrucțiuni:
Descrierea butonului:
O tastă „DIRECT”: este tasta de măsurare directă (departe de ecranul LCD), adică atunci când capătul frontal metalic al stiloului electric (denumit bit) este în contact direct cu circuitul, vă rugăm să apăsați acest buton;
Tasta B „INDUCTANȚĂ”: Este tasta de măsurare a punctului de detectare/de întrerupere (mai aproape de ecranul LCD), adică atunci când detectați linia cu un bit (rețineți că detectează, nu contact direct), vă rugăm să apăsați acest buton.
Indiferent de modul în care este tipărit textul de pe stilou, în general vorbind, cea mai îndepărtată de ecranul LCD este cheia de măsurare directă, iar cea mai apropiată de ecranul LCD este cheia de măsurare a inducției/punctului de întrerupere. Dacă nu este prezentat astfel, înseamnă că este un imitator sau un produs inferior. Pentru siguranța dumneavoastră, nu este recomandat să-l cumpărați.
Detectare directa:
1. Atingeți butonul DIRECT, iar capătul frontal metalic al stiloului de testare contactează direct obiectul care trebuie detectat:
1.1 Ultimul număr este valoarea tensiunii măsurate (acest stilou de testare este împărțit în cinci niveluri de tensiune: 12V, 36V, 55V, 110V și 220V. În general, tensiunile mai mici sau egale cu 36V nu pun viața în pericol);
1.2 Când valoarea de afișare a segmentului înalt nu a atins 70%, va fi afișată valoarea segmentului inferior;
1.3. Când măsurați curentul continuu fără masă, ar trebui să atingeți celălalt pol (cum ar fi polul pozitiv sau polul negativ) cu mâna.
2. Când stiloul atinge direct firul sub tensiune, indicatorul luminos se va aprinde imediat, indiferent dacă mâna atinge vreuna dintre tastele de măsurare:
2.1 Când mâna dvs. nu atinge niciun buton de măsurare, indicatorul luminos se aprinde și afișează 12V. Această valoare este inexactă;
2.2 Când mâna dvs. atinge butonul de măsurare a inducției/punctului de întrerupere, indicatorul luminos se aprinde și afișează 110V. Această valoare este inexactă;
2.3 Când mâna atinge butonul de măsurare directă, indicatorul luminos se aprinde și afișează 220V. Această valoare este corectă;
2.4 În concluzie, dacă indicatorul luminos se aprinde fără a atinge niciun buton de măsurare, înseamnă că există un fir de curent alternativ de 220V. Tine minte asta!
3. Când mâna atinge tasta de măsurare directă sau când stiloul intră în contact direct cu corpul uman, firul sub tensiune, firul neutru, firul de împământare, metalul și alte obiecte conductoare, indicatorul luminos se poate aprinde. În acest moment, tensiunea reală se va baza pe citire. Dacă nu există nicio citire, indicatorul luminos se poate aprinde. Indică lipsa tensiunii.
4. Când mâna atinge butonul de măsurare a inducției/punctului de întrerupere sau când stiloul electric contactează direct obiectul care trebuie detectat, există două situații:
4.1 Când indicatorul luminos se aprinde și afișează 110V, înseamnă că există un fir de curent alternativ de 220V. Tine minte asta!
4.2 Indicatorul luminos nu se aprinde, dar apare „simbolul de înaltă tensiune”, vă rugăm să consultați punctele 1 și 2 din „3. Detectare indirectă”.
Detectare indirectă (numită și detectare prin inducție):
1. Detectare prin inducție: Atingeți ușor butonul de măsurare a inducției/punctului de întrerupere (INDECTAnță) și aduceți capătul frontal metalic al stiloului de testare aproape de (rețineți că este aproape, nu în contact direct cu) obiectul care trebuie detectat. Dacă pe afișaj apare un „simbol de înaltă tensiune”, înseamnă că există o tensiune în interiorul obiectului care trebuie detectat. curent alternativ.
2. Detectarea punctului de întrerupere: Când măsurați un fir cu un punct de întrerupere, atingeți ușor butonul de măsurare a inducției/punctului de întrerupere (INDUCTAnță) și aduceți capătul frontal metalic al stiloului de testare aproape de fir (rețineți că acesta este aproape, nu direct în contactul cu) firul sau atingeți direct izolația firului. strat, dacă „simbolul de înaltă tensiune” dispare, acesta este punctul de întrerupere.
3. Această funcție poate fi folosită pentru a distinge cu ușurință între liniile zero și cele de fază (distanța dintre linii trebuie mărită la măsurarea liniilor paralele). Detectați radiațiile și scurgerile de microunde etc.
Precauții:
1. Nu este nevoie să apăsați tare butonul.
2. Nu atingeți cele două taste de măsurare în același timp în timpul testării, altfel sensibilitatea și rezultatele testului vor fi afectate.
