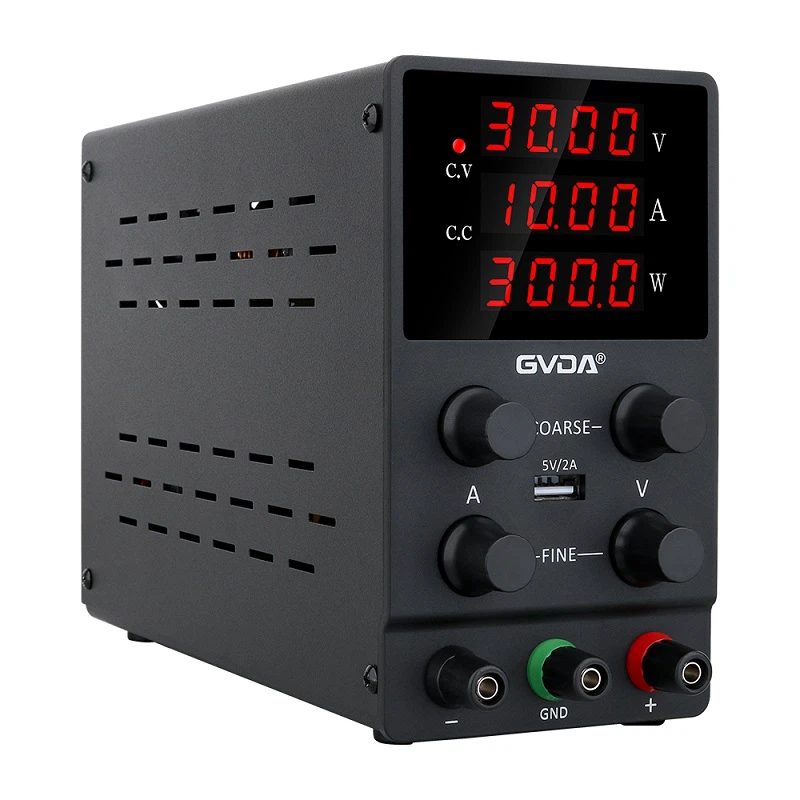

Specificații tehnice ale regulatorului de tensiune DC
Indicatorii tehnici ai sursei de alimentare cu curent continuu reglementate pot fi împărțiți în două categorii: unul este indicatorii caracteristici, care reflectă caracteristicile inerente ale sursei de alimentare cu curent continuu reglementat, cum ar fi tensiunea de intrare, tensiunea de ieșire, curentul de ieșire, intervalul de reglare a tensiunii de ieșire; celălalt sunt indicatorii de calitate, care reflectă punctele forte și punctele slabe ale sursei de alimentare cu curent continuu reglementat, inclusiv stabilitatea, rezistența echivalentă (rezistența de ieșire), tensiunea de ondulare și coeficientul de temperatură și așa mai departe.
1, caracteristicile indicatorilor
(1) Domeniul tensiunii de ieșire
Condițiile de funcționare ale sursei de alimentare cu curent continuu reglate în conformitate cu domeniul de tensiune de ieșire care poate funcționa normal. Limita superioară a acestui indice este specificată de tensiunea maximă de intrare și diferența minimă de tensiune de intrare - ieșire, în timp ce limita sa inferioară este determinată de valoarea tensiunii de referință din interiorul sursei de alimentare cu curent continuu reglat.
(2) Diferența maximă de tensiune intrare-ieșire
Acest indice caracterizează diferența maximă de tensiune de intrare-ieșire permisă în condițiile normale de lucru ale sursei de alimentare cu curent continuu reglat, iar valoarea acestuia depinde în principal de indicele de rezistență la tensiune al tranzistorului de reglare din interiorul sursei de alimentare cu curent continuu reglat.
(3) Diferența minimă de tensiune intrare-ieșire
Acest indice caracterizează diferența minimă de tensiune de intrare-ieșire necesară pentru a asigura condițiile normale de lucru ale sursei de alimentare CC.
(4) Gama de curent de sarcină de ieșire
Gama de curent de sarcină de ieșire este cunoscută și sub denumirea de interval de curent de ieșire, în acest interval de curent, sursa de alimentare reglată DC ar trebui să poată asigura conformitatea cu indicatorii dați în specificație.
2, indicatori de calitate
(1) Rata de reglare a tensiunii SV
Rata de ajustare a tensiunii este caracterizată de performanța regulatorului de tensiune a sursei de alimentare cu curent continuu reglat al indicatorilor importanți, cunoscut și sub denumirea de factor de tensiune sau factor de stabilitate, care caracterizează atunci când tensiunea de intrare VI se modifică în tensiunea de ieșire a sursei de alimentare reglată în curent continuu VO grad stabil de intrare tensiunea este de obicei exprimată ca o unitate a tensiunii de ieșire sub tensiunile de intrare și de ieșire ale modificării relative a procentului. Formula pentru rata de reglare a tensiunii este prezentată în figura 2-2-1.
(2) Rata curentă de ajustare SI
Rata de ajustare a curentului este un auto-indicator major pentru a reflecta capacitatea de încărcare a sursei de alimentare cu curent continuu, cunoscut și sub numele de factor de stabilitate a curentului. Se caracterizează atunci când tensiunea de intrare este neschimbată, sursa de alimentare cu curent continuu reglat datorită modificărilor curentului de sarcină (curent de ieșire) cauzate de fluctuația tensiunii de ieșire a inhibării capacității de a modifica curentul de sarcină în condițiile specificate ale curentului de sarcină modificarea, de obicei, tensiunea de ieșire a unității sub tensiunea de ieșire a tensiunii de ieșire modifică valoarea procentului sursei de alimentare cu curent continuu reglat pentru a exprima rata de ajustare a curentului. Formula actuală a ratei de ajustare este prezentată în figura 2-2-2.
(3) Raportul de respingere a ondulației SR
Raportul de respingere a ondulației reflectă sursa de alimentare reglată în curent continuu pe partea de intrare a introducerii capacității de suprimare a tensiunii de utilitate, atunci când condițiile de intrare și ieșire a sursei de alimentare reglate în curent continuu rămân neschimbate, raportul de respingere a ondulației este adesea tensiunea ondulată de intrare de la vârf la vârf și raportul vârf-vârf al tensiunii ondulate de ieșire, în general exprimat în decibeli, dar uneori poate fi exprimat și în procente! sau direct exprimată ca raport dintre cele două.
(4) Stabilitatea temperaturii K
Stabilitatea temperaturii sursei de alimentare cu curent continuu reglat integrat se bazează pe temperatura de funcționare a sursei de alimentare cu curent continuu reglată specificată Intervalul de modificare maximă Ti (Tmin mai mic sau egal cu Ti mai mic sau egal cu Tmax) Tensiunea de ieșire a sursei de alimentare reglată cu CC a modificării relative în procent valoare. Formula de stabilitate a temperaturii este prezentată în figura 2-2-3.
3, indicatori de limită
(1) Tensiune maximă de intrare
Este tensiunea maximă de intrare pentru a asigura funcționarea în siguranță a sursei de alimentare cu curent continuu reglat.
(2) Curentul maxim de ieșire
Este curentul maxim de ieșire permis pentru a asigura funcționarea în siguranță a regulatorului.
