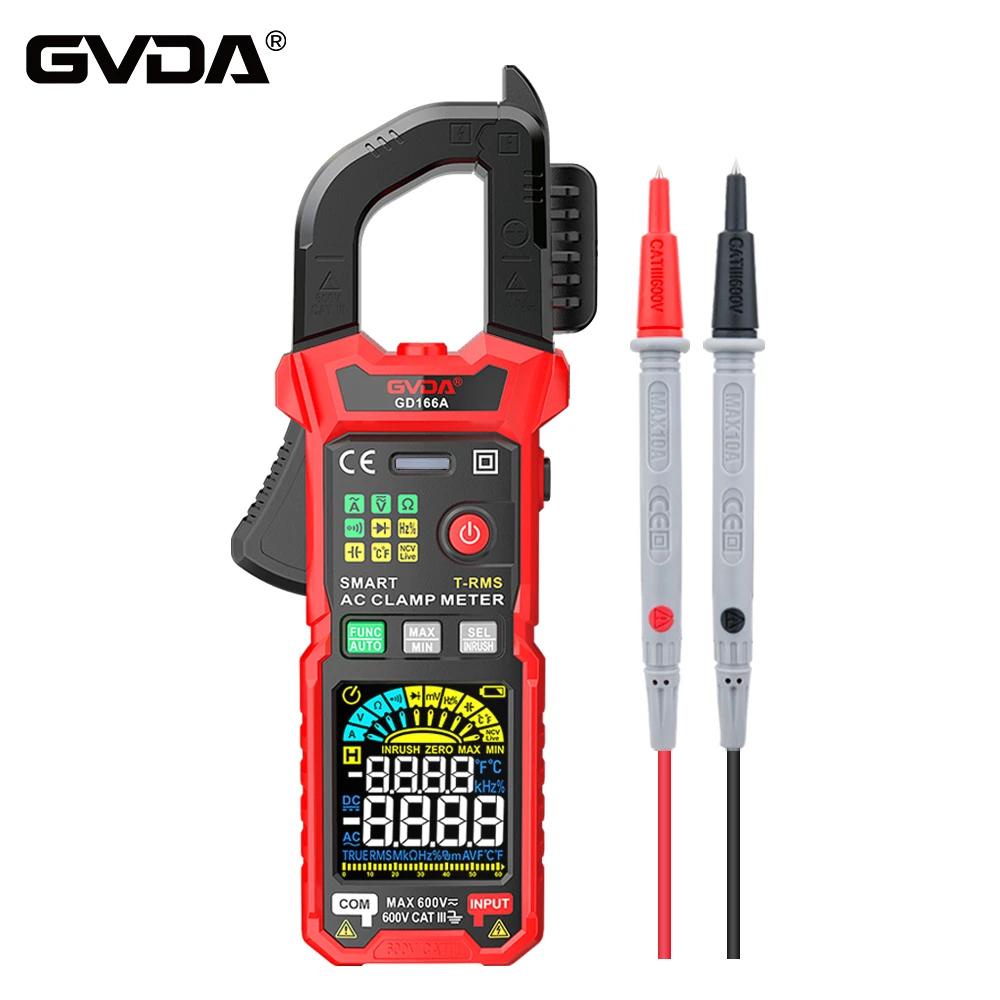

Compoziția, caracteristicile tehnice și metodele de utilizare ale ampermetrelor cu clemă indicator
(1) Compoziția ampermetrului clemă
Ampermetrul de tip clemă utilizat pentru măsurarea curentului alternativ constă în principal dintr-un transformator de curent, circuit de redresare, ampermetru magnetoelectric, comutator de conversie a intervalului și circuit de măsurare, așa cum se arată în Figura 1. Miezul de fier al transformatorului său are o parte mobilă la capătul superior. a clemei și este conectată la mâner. Când utilizați, apăsați mânerul pentru a deschide miezul de fier mobil, plasați firul cu curentul măsurat în clemă și apoi eliberați mânerul pentru a închide miezul de fier. În acest moment, conductorul purtător de curent este echivalent cu înfășurarea primară a transformatorului, iar fluxul magnetic din miezul de fier generează curent indus în înfășurarea secundară. După trecerea prin circuitul de redresare, ampermetrul indică valoarea curentului măsurat.
Ampermetrul de tip clemă utilizat pentru măsurarea curenților AC și DC este compus dintr-un mecanism de măsurare electromagnetică. Firul cu curentul măsurat în gura miezului de fier este echivalent cu o bobină fixă într-un mecanism de măsurare electromagnetică, generând un câmp magnetic în interiorul miezului de fier. Placa de fier mobilă situată în mijlocul golului miezului de fier este deviată de acest câmp magnetic, care conduce indicatorul pentru a indica valoarea curentului măsurat.
(2) Utilizarea ampermetrelor cu clemă
① Ampermetrele de tip clemă au niveluri scăzute de precizie și sunt utilizate în mod obișnuit în situațiile în care cerințele de măsurare nu sunt ridicate.
② Înainte de măsurare, intervalul de măsurare corespunzător trebuie selectat pe baza mărimii curente a circuitului măsurat; Când curentul circuitului testat este dificil de estimat, comutatorul de interval ar trebui setat la intervalul maxim de măsurare.
③ Există, de obicei, mai multe scale pe cadranul unui ampermetru de tip clemă, iar atunci când se măsoară, scala corespunzătoare comutatorului intervalului trebuie selectată.
④ Intervalul selectat ar trebui să permită indicatorului să indice cel puțin 1/2 până la 2/3 din scară pentru a reduce erorile de măsurare.
⑤ Când frecvența măsurată este scăzută sau unda sinusoidală are o distorsiune semnificativă, eroarea ampermetrului cu clemă este relativ mare.
⑥ Când curentul măsurat este mic și capul contorului nu poate afișa, firul măsurat poate fi înfășurat înainte și înapoi în clemă pentru mai multe spire. Datele măsurate trebuie doar împărțite la numărul de spire făcute în clemă pentru a reflecta valoarea curentului măsurat.
⑦ După ce măsurarea este finalizată, comutatorul de interval al ampermetrului cu clemă trebuie setat la cel mai înalt interval de măsurare.
