Ampermetru cu clemă și ampermetru cu clemă de scurgere

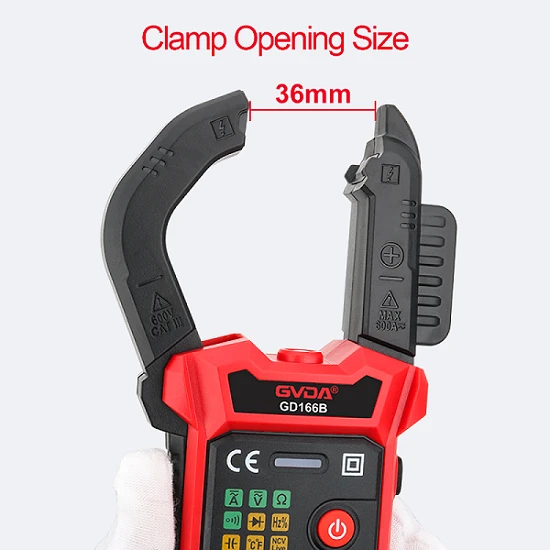

1. Clampă ampermetru
Ampermetrul cu clemă, denumit contor de curent cu clemă, este utilizat în principal pentru a măsura direct curentul pe liniile de joasă tensiune (fără a deconecta firul). Este foarte usor de utilizat si este un instrument de masura necesar pentru repararea motoarelor. Este format dintr-un transformator de curent care poate fi deschis și un contor. În prezent, există în principal două tipuri: tip pointer și tip digital.
Când utilizați un ampermetru cu clemă, vă rugăm să acordați atenție următoarelor aspecte:
(1) Selectați viteza și intervalul. Înainte de măsurare, trebuie mai întâi să selectați treapta și intervalul. Dacă doriți să măsurați tensiunea, trebuie să setați comutatorul în poziția „V”; dacă doriți să măsurați curentul, ar trebui să estimați valoarea aproximativă a curentului măsurat pentru a selecta intervalul corespunzător. Dacă este dificil de estimat, utilizați mai întâi intervalul mare, apoi ajustați treptat la intervalul mic corespunzător. Măsurarea curenților mari cu un interval mic va deteriora instrumentul.
(2) Reglați poziția zero a indicatorului și testați. După ce ați selectat treapta și intervalul debitmetrului cu clemă, ar trebui să observați dacă indicatorul (debitmetrul cu clemă de tip pointer) este la zero sau dacă numărul este zero (debitmetrul cu clemă digitală). Dacă valoarea indicată a debitmetrului cu clemă nu este zero atunci când nu se măsoară, aceasta ar trebui ajustată, altfel va afecta precizia măsurării. Înainte de măsurarea formală, ar trebui să îl testați pe un fir cu o valoare curentă cunoscută pentru a verifica calitatea acestuia.
(3) Acordați atenție metodei de măsurare. La măsurarea curentului alternativ, poziția firului izolat purtător de curent care trebuie măsurat (dacă este un fir gol, acesta trebuie înfășurat mai întâi cu izolație) ar trebui să fie în centrul fălcilor pentru a evita erorile. Fălcile trebuie să se potrivească bine. Dacă există vreun zgomot sau indicatorul tremură, acesta este cauzat în principal de corpurile străine din fălci. În acest moment, materia străină trebuie îndepărtată și măsurarea trebuie remăsurată.
Când se măsoară curentul pe un circuit de joasă tensiune, trebuie acordată o atenție deosebită păstrării unei distanțe de siguranță între cap și părțile sub tensiune. În plus, atunci când clema ampermetrului este prea aproape de aparatul electric (cum ar fi un motor), datele de măsurare sunt adesea inexacte; la măsurarea curenților mai mici de 5 A, pentru a face măsurarea precisă, dacă condițiile permit, firul care transportă curent poate fi înfășurat de câteva ori în jurul fălcilor. Turnuri, citirea măsurată împărțită la numărul de spire ale firului este valoarea curentă reală.
Când măsurați tensiunea, pe lângă setarea angrenajului în poziția „V”, introduceți mai întâi cablurile de testare în mufele corespunzătoare, în funcție de dimensiunea tensiunii măsurate, apoi atingeți cele două cabluri de testare în punctul măsurat în același timp. timp. Citirea cadranului Aceasta este valoarea tensiunii celor două puncte măsurate.
(4) Citirea corectă. Există linii roșii și negre pe cadranul debitmetrului cu clemă. Linia roșie a scalei este linia scalei de tensiune, utilizată pentru citire la măsurarea tensiunii; linia de scară neagră este linia de scară curentă, utilizată pentru citire la măsurarea curentului. Valoarea reală măsurată ar trebui să fie produsul dintre valoarea indicației indicatorului și mărirea comutatorului intervalului. De exemplu, dacă indicatorul indică 150 A (valoarea scalei cadranului este de la 0 la 300 A) și comutatoarele de interval sunt la 30 A, 300 A și, respectiv, 3 000 A, valorile curente reale sunt 15 A, 150 A și, respectiv, 1 500 A. A.
(5) Acordați atenție siguranței. Este strict interzisă schimbarea treptelor de viteză în timpul procesului de măsurare. Deoarece transformatorul cu miez de clemă este un transformator de curent cu un număr mare de spire secundare, este echivalent cu un circuit deschis secundar în timpul conversiei, care va induce o tensiune foarte mare și poate provoca defectarea izolației, provocând deteriorarea instrumentului și șoc electric personal. După ce măsurarea este finalizată, fălcile clemei de curent trebuie să fie slăbite, firele trebuie scoase încet, iar comutatorul de gamă trebuie setat la cea mai mare poziție de curent sau tensiune pentru a preveni neglijența în a nu selecta intervalul corespunzător în următorul interval. timpul în care este folosit. Caută acul ceasului să se îndoaie sau să provoace alte accidente. În plus, în timpul furtunilor, pentru a asigura siguranța, este interzisă măsurarea cu o clemă ampermetru în aer liber.
